Расчет механизма подъема груза

Белорусский государственный аграрный технический университет
Кафедра Сопротивление материалов и деталей машин
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: " Расчет механизма подъема груза"
Минск 2013

При разработке механизма подъема груза производен выбор схемы подъема, расчет и подбор грузового каната по ГОСТ, расчет крюковой подвески, барабана, крепления каната к барабану, привода и колодочного тормоза.
Дано:
Q=12.5 т.с – грузоподъёмность;
H=9 м – высота подъёма;
Vn=11 м/мин – скорость подъёма груза;
Средний-- режим работы;
СОДЕРЖАНИЕ

1. РАСЧЕТА МЕХАНИЗМА ПОДЪЕМА ГРУЗА
1.1. Выбор схемы полиспаста
2. РАСЧЕТ И ВЫБОР КАНАТА
3. РАСЧЕТ ДЕТАЛЕЙ КРЮКОВОЙ ПОДВЕСКИ
4. РАСЧЕТ БАРАБАНА
5. РАСЧЕТ КРЕПЛЕНИЯ КАНАТА НА БАРАБАНЕ
6. РАСЧЕТ ПРИВОДА МЕХАНИЗМА ПОДЪЕМА ГРУЗА
6.1. Выбор двигателя
6.2. Выбор редуктора
6.3 Выбор тормоза
7. ТЕХНИКА БЕЗОПАСНОСТИ
ЛИТЕРАТУРА

Состав: ПЗ, СБ барабана,Ось барабана,Спецификация Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
1 ᯥ?䨪???.doc
2 ᯥ?䨪???.DOC

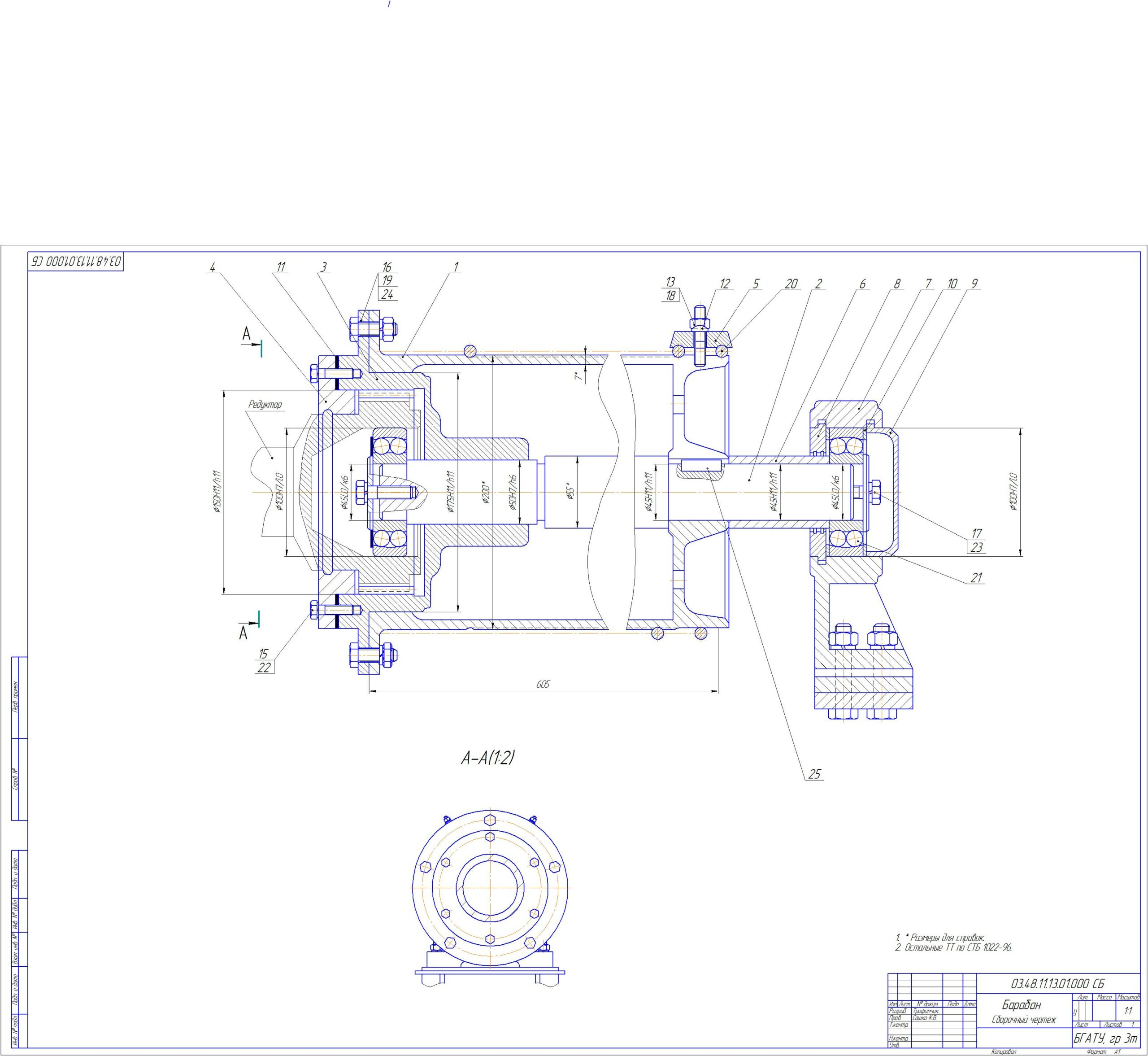

барабан с опорами2.cdw
вал.cdw
пз.doc
Содержание.doc
Титульник.doc
