«Расчет механизма подъема груза»

Белорусский государственный аграрный технический университет
Кафедра сопротивления материалов и деталей машин
Курсовая работа по дисциплине «Подъемно-транспортные машины»
На тему: Расчет механизма подъема груза 03 48 11 13 00 000 ПЗ

Курсовая работа по подъемно-транспортным машинам студента 3 курса 7 от группы инженерно-технологического факультета Кохан И.А.

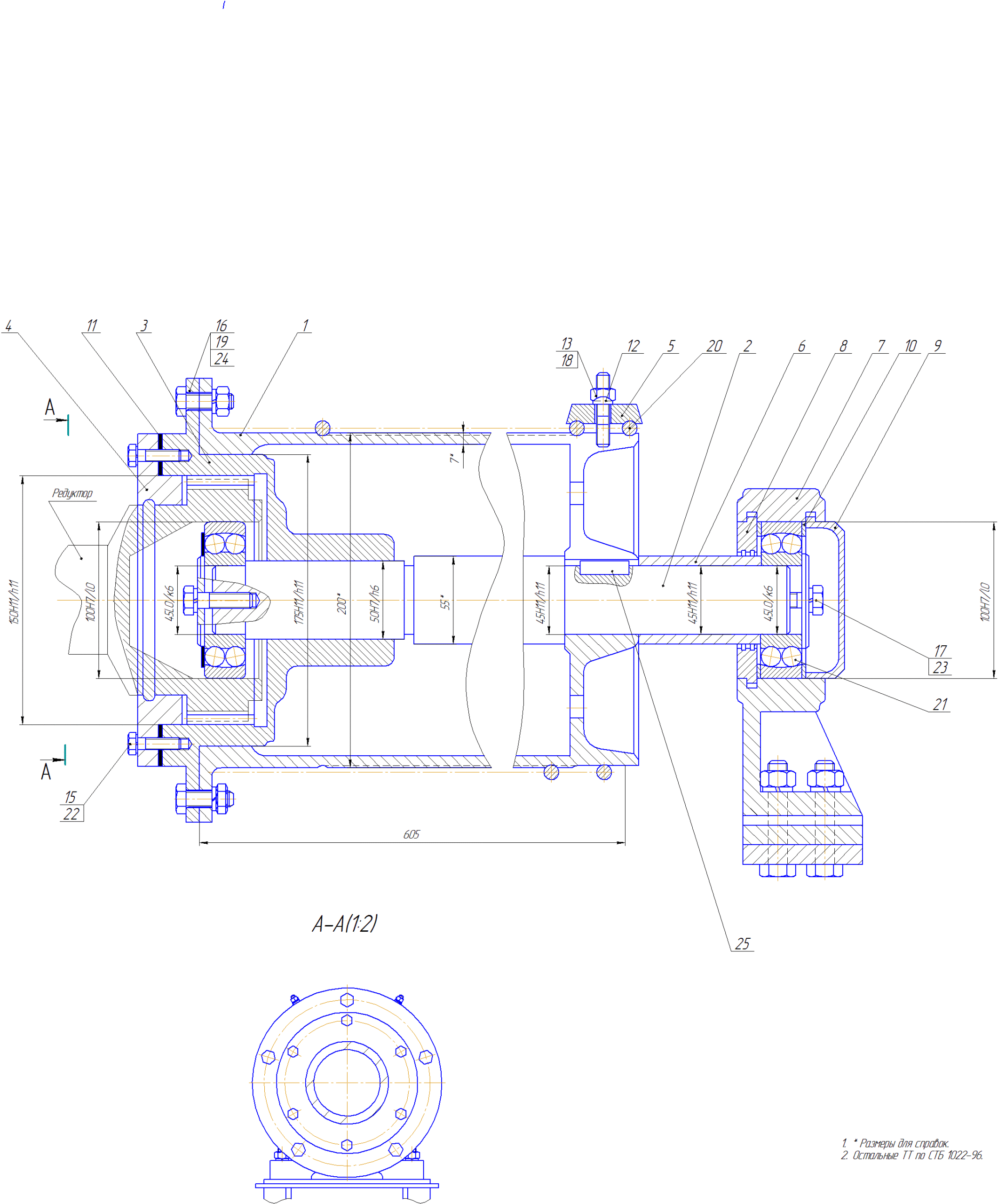

Состоит из страниц пояснительной записки, в том числе рисунков, и графической части: сборочного чертежа барабана, выполненного на одном ватмане формата А1, и рабочего чертежа оси барабана, выполненного на ватмане формата А3.
Ключевые слова: Механизм подъема, грузовой канат, крюковая подвеска, подшипник, барабан, электропривод, тормоз.
Проектируется механизм подъема груза мостового крана грузоподъемностью 12.5 т.с., максимальной высотой подъема 9.0м, скоростью подъема 11м/мин и продолжительностью включений 25%.
При разработке механизма подъема груза производен выбор схемы подъема, расчет и подбор грузового каната по ГОСТ, расчет крюковой подвески, барабана, крепления каната к барабану, привода и колодочного тормоза.
Разработаны требования по технике безопасности при эксплуатации грузоподъемных машин.
На основании расчетов и анализа существующих конструкций узлов механизма подъема выполнены чертеж общего вида барабана и рабочий чертеж оси барабана.

Состав: Выбор схемы полиспаста, Расчёт и выбор каната, Расчёт деталей крюковой подвески, Расчёт барабана, Расчёт крепления каната на барабане, Расчёт привода механизма подъёма груза, Выбор двигателя, Выбор редуктора, Выбор тормоза Язык документа

Софт: КОМПАС-3D V15

Файлы:
птм курсач кохан\1 спецификация.doc
птм курсач кохан\2 спецификация.DOC
птм курсач кохан\Thumbs.db
птм курсач кохан\~$рабан с опорами.ba~
птм курсач кохан\барабан с опорами.bak
птм курсач кохан\барабан с опорами.cdw
птм курсач кохан\вал.bak
птм курсач кохан\вал.cdw
птм курсач кохан\вал.gif
птм курсач кохан\пз.doc
птм курсач кохан\Содержание.doc
птм курсач кохан\Титульник.doc
птм курсач кохан
