Бета-тестирование КОМПАС-3D v19

Расчет механизма подъёма груза

ФГБОУ ВО Волгоградский государственный аграрный университет
Кафедра: «Механика»
Дисциплина: «Теория и расчет подъемно-транспортных машин»
Курсовая работа на тему : «Расчет механизма подъёма груза»
Волгоград 2019 год

Исходные данные для проектирования механизма:
Тип крана – мостовой кран;
Грузоподъемность: Q = 10 тонн;
Скорость подъема груза: Vгр. = 10 м/мин;
Высота подъема груза: Н = 10 м;
Режим работы (РР) механизма: С - средний;
Кратность полиспаста: Кn (или Z) = 3.

Содержание:
1) Выбора каната
2) Определение размеров блоков и барабанов
3) Крепление каната на барабане
4) Выбор электродвигателя
5) Выбор редуктора
6) Выбор тормоза
7) Расчет крюковой подвески
8) Список используемой литературы

В курсовой работе представлены расчеты и определение параметров для данного механизма груза.

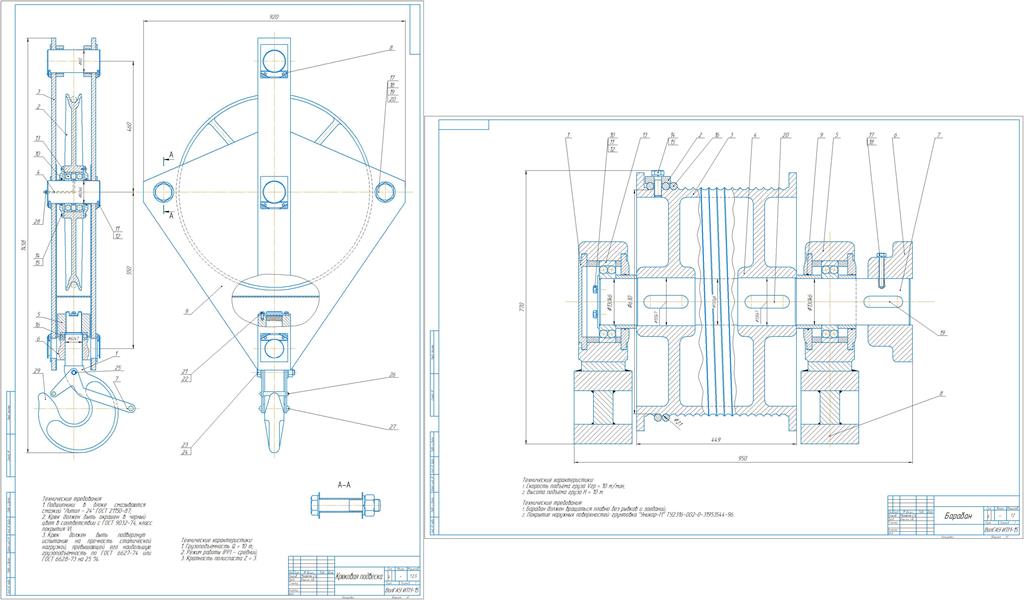

Графическая часть:
1) Крюковая подвеска на А1
2) Барабан на А1
3) Спецификация крюка (СП)
4) Спецификация барабана (СП)

Состав: Крюковая подвеска на А1 ; Барабан на А1 ; Спецификация крюка (СП); Спецификация барабана (СП), ПЗ. Язык документа

Софт: КОМПАС-3D 16.1 х64

Файлы:
Крюковая подвеска.spw
РПЗ Микаелян ИТМ-15.docx
барабан.cdw
барабан.spw
Крюковая подвеска.bak.cdw
