Расчёт автомобильного крана грузоподъемность Q – 12,5 т

«ВОРОНЕЖСКИЙ ГОСУДАРСТВЕННЫЙ АРХИТЕКТУРНО-СТРОИТЕЛЬНЫЙ УНИВЕРСИТЕТ»
ДОРОЖНО-ТРАНСПОРТНЫЙ ФАКУЛЬТЕТ
КАФЕДРА СТРОИТЕЛЬНОЙ ТЕХНИКИ И ИНЖЕНЕРНОЙ МЕХАНИКИ ИМЕНИ ПРОФЕССОРА Н.А. УЛЬЯНОВА
Курсовой проект по дисциплине «Грузоподъемные машины и оборудование»
На тему: "Расчёт автомобильного крана"
Воронеж 2014

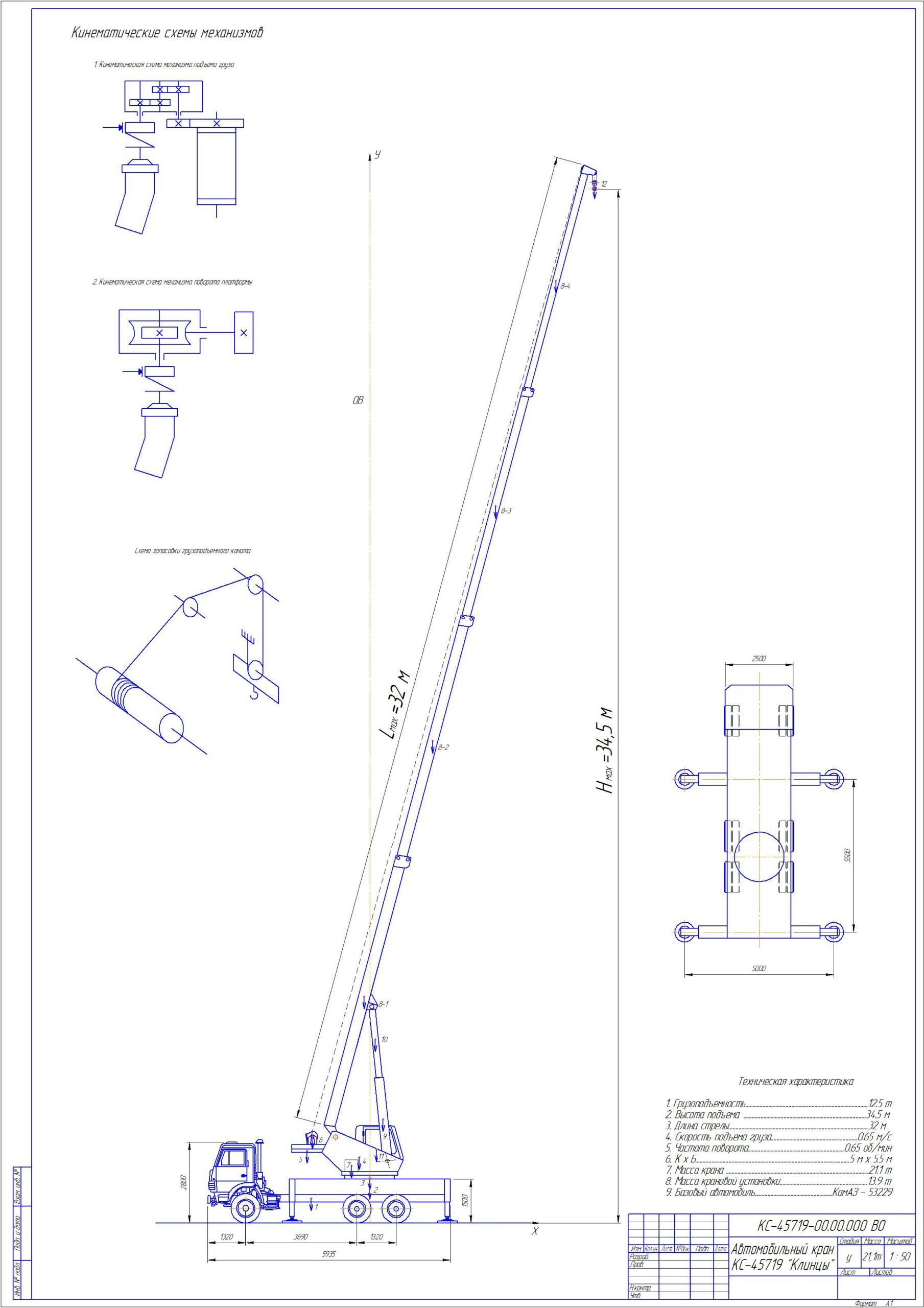

В рамках данного курсового проекта рассмотрено расчёт автомобильного крана на базе автомобиля КамАЗ, который включает в себя расчёт грузоподъёмной лебедки, общий расчёт автокрана, проверка устойчивости крана от опрокидывания и построение грузовысотной характеристики автокрана. Графическая часть содержит общий вид автокрана, сборочный чертеж механизма подъёма груза, деталировка (.
Курсовой проект содержит 3 листа формата А1, 3 спецификации, 35 страниц пояснительной записки.

В настоящее время прослеживается тенденция расширения рынка грузоподъемных кранов за счет стреловых самоходных кранов, в частности – за счет автомобильных кранов. Их высокая мобильность, умеренная стоимость и достаточно хорошие грузовысотные характеристики, отвечающие условиям малоэтажного, коттеджного, сельского строительства, ремонтно-строительных и монтажных работ – факторы, позволяющие успешно конкурировать на рынке грузоподъемной техники.
Все грузоподъемные машины относятся к промышленным средствам повышенной опасности, так как всякий груз, поднятый на некоторую высоту, обладает определенной вероятностью падения. Это предъявляет особые требования к ним, так как в зоне действия грузоподъемных кранов всегда могут находятся люди и персонал.
Анализ аварийных ситуаций с грузоподъемными кранами показывает, что автомобильные краны занимают первую строчку в этом черном списке. Но это не является их органическим свойством. Особенность их эксплуатации заключается в том, что благодаря своим возможностям достаточно оперативно перемещаться по строительным объектам, они наиболее часто выпадают из сферы надзора лиц, призванных обеспечить безопасную эксплуатацию грузоподъемной техники.

Исходные данные:
Грузоподъемность Q – 12,5 т.
Грузовой момент макс. Mгр – 75 т∙м.
Длина стрелы - Lc – 32 м.
Скорость подъема груза макс. Vгр – 0,2 м/с.
Скорость поворота макс. nкр- 0,65 об/мин.
Время подъема стрелы из транспортного положения в положение минимального вылета t – 50 с.
Грузооборот П - 30 т/час.
Номер нагрузочного графика 4.
Занятость крана – односменная (время хронометража).
Нормативный срок службы крана Zн =12 лет.

Техническая характеристика
1. Грузоподъемность.....................................................................................12.5 т
2. Высота подъема .....................................................................................34.5 м
3. Длина стрелы.................................................................................................32 м
4. Скорость подъема груза............................................................0.65 м/с
5. Частота поворота...................................................................0.65 об/мин
6. К х Б...........................................................................................................5 м х 5.5 м
7. Масса крана ...................................................................................................21.1 т
8. Масса крановой установки.............................................................13.9 т
9. Базовый автомобиль......................................................КамАЗ - 53229
