Расчёт механизма подъёма мостового крана общего назначения

ФГАОУ «СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
Кафедра транспортных и технологических машин
Курсовая работа по дисциплине «Грузоподъемные машины и оборудование»
На тему: «Расчёт механизма подъёма мостового крана общего назначения»
Красноярск 2021

Исходные данные:
- номинальная грузоподъемность – Q = 10 000 кг;
- скорость подъема – υ = 0,125 м/с;
- высота подъема – H = 8 м;
- группа классификации механизма М6 - М7.

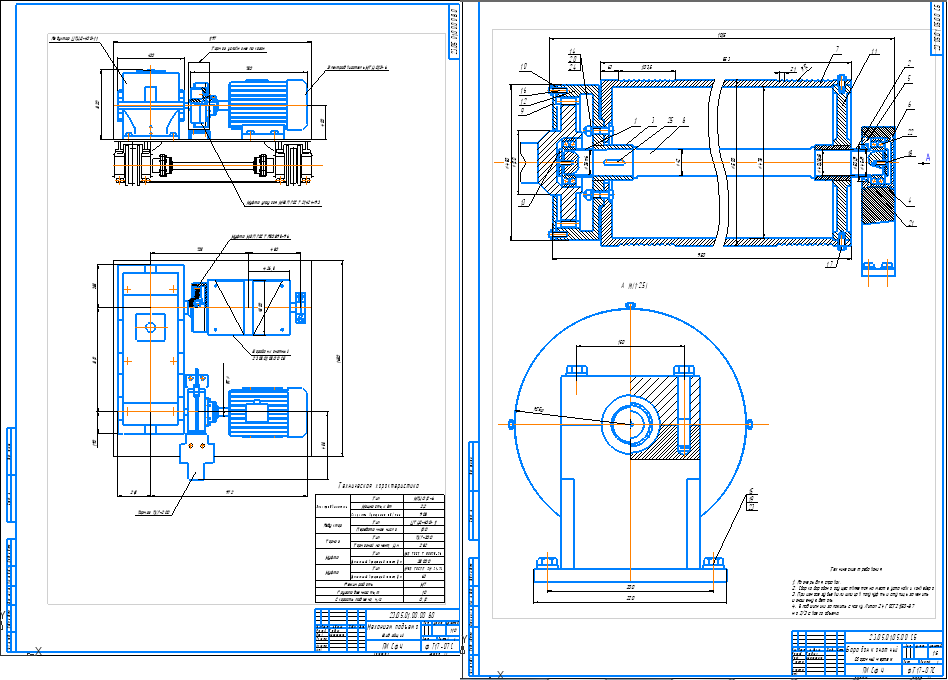

В данной работе рассчитан и спроектирован механизм подъема мостового крана, рассчитаны параметры барабана, выбран канат, подобраны двигатель и редуктор, подобрана крюковая подвеска, выбран тормоз. Кроме этого, в курсовом проекте согласно выданному варианту задания выполнены: чертеж общего вида тележки крана, сборочный чертеж установки канатного барабана, произведен патентный поиск.

Содержание
Введение 3
Раздел 1. Патентно-информационный обзор 4
Раздел 2. Общий расчет механизма подъема 6
2.1. Исходные данные 6
2.2. Выбор полиспаста 6
2.3. Расчет мощности и выбор двигателя 7
2.4. Расчет и выбор каната 8
2.5. Расчет размеров барабана 10
2.6. Расчет размеров блоков 12
2.7. Выбор типа крюковой подвески 14
2.8. Передаточное отношение привода 14
2.9. Выбор типа редуктора 15
2.10. Выбор тормоза 15
2.11. Выбор муфты 16
2.12. Проверка выбранного двигателя 17
2.13. Расчет параметров неустановившегося движения 17
2.14. Расчет величин динамических нагрузок в полиспасте 19
2.15. Компоновка механизма 21
Заключение 22
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 23
Приложение А 24
Приложение Б 25
