Ремонт перегружателя

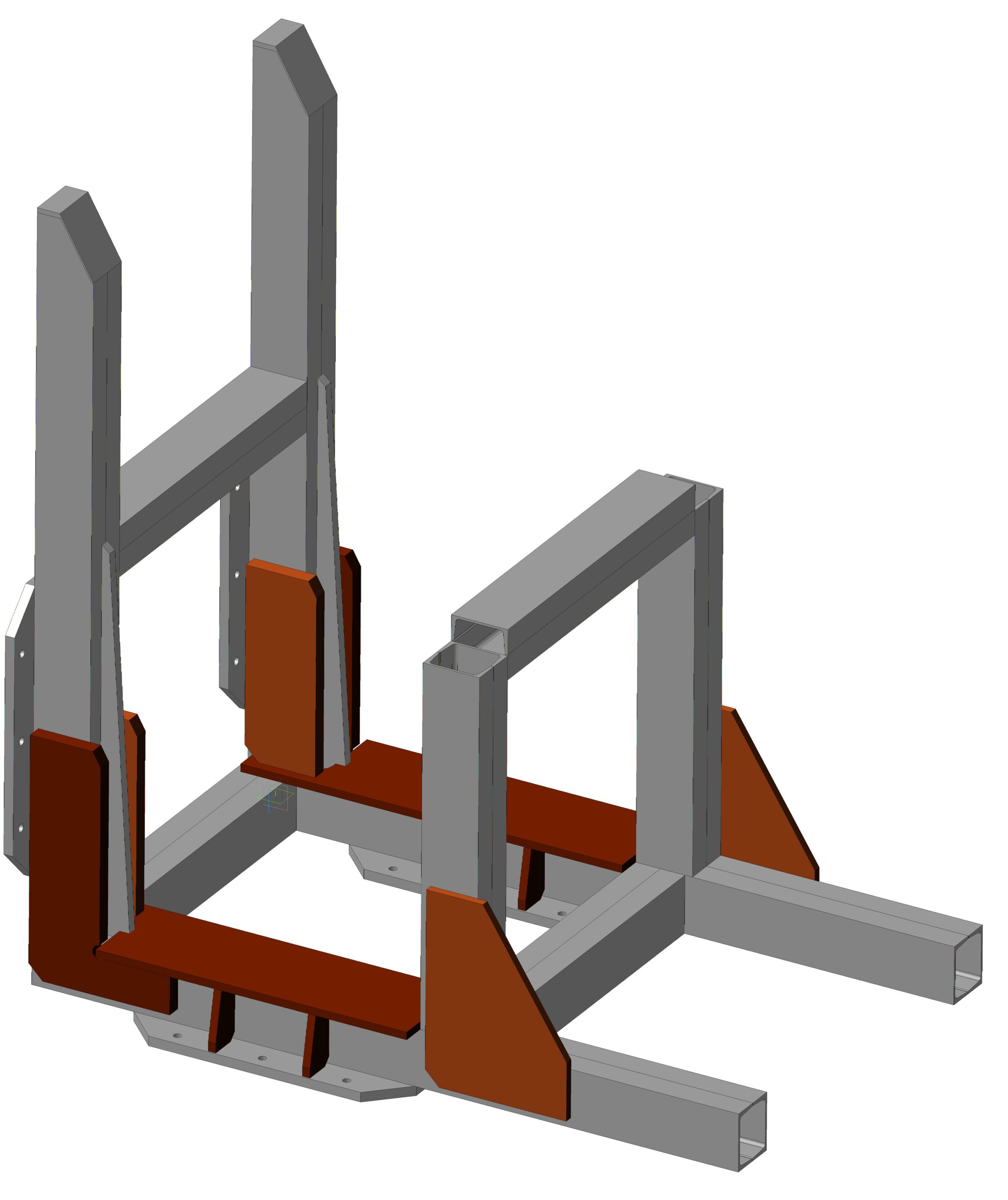

Ремонт рамы перегружателя пачек металла. Применение накладок для усиления конструкции. Перегружатель применяется для выравнивания и дальнейшего поворота пачки металла на 90 градусов с целью возможности ее строповки краном.

Состав: 3Д сборка, деталировка Язык документа

Софт: КОМПАС-3D 14

Файлы:
932-11.03.00.005_Связь 1500.m3d
932-11.03.00.006_Связь 690.m3d
932-11.03.00.008_Кронштейн.m3d
932-11.03.01.001_Стойка 1540.m3d
932-11.03.01.001-01_Стойка 1540.m3d
932-11.03.02.001_Связь 700.m3d
932-111.03.00.004_Ребро.m3d
932-111-00-00-015 Р_Шестерня.m3d
В-01-746.01Н
В-01-746.02 Н
В-01-746.03 Н
В-01-746.04 Н
В-01-746.05 Н
932-111.03.00.000 СБ_Тара.a3d
932-111.03.02.000 СБ_Стойка.a3d
932-111.03.01300 СБ_Стойка.a3d
В-01-746.00 РН - Тара
932-111.03.00.000 СБ_Тара.cdw
932-111-00-00-015 Р - Шестерня Кантователь пачек заготовок.cdw
В-01-746.01 Н1 - Ребро.cdw
В-01-746.02 Н2 - Пластина.cdw
В-01-746.03 Н3 - Ребро.cdw
В-01-746.04 Н4 - Ребро.cdw
В-01-746.05 Н5 - Ребро.cdw
~$2-111.03.00.000 СБ_Тара.a3~
932-111.03.00.000 СБ_Тара.jpg
