Конкурс асов 3D-моделирования

Рудно-грейферный перегружатель

Краны-перегружатели предназначены для выполнения подъемно-транспортных операций с сыпучими материалами: в доменных цехах металлургических заводов — для складирования и усреднения руды; на угольных складах — для аналогичных операций с углем, на цементных заводах—с сырьевыми материалами.
Техническая характеристика
1. Грузоподъемность, т 32
2. Пролет, м 72,6
3. Режим роботы 6М
4. Вид тока, напряжение
- механизм подйома, В постоянный, 440
- механизм передвижения тележки, В постоянный, 220
- механизм передвижения крана, В переменный, 380
5. Скорость:
- подйома грейфера, м/с 1,08
- передвижения тележки, м/с 3,66
- передвижения крана, м/с 0,45
6. Электродвигатели
- механизм подъема:
тип З2
мощность, кВт 150
число оборотоа, хв 480
количество 1
- механизм передвижения тележки:
тип З2
мощность, кВт 55
число оборотов, хв 540
количество 4
- механизм передвижения крана,
тип MTF 411-8В1
мощность, кВт 15
число оборотов хв 710
количество 8
7. Ёмкость грейфера, м3 6,3
8. Вес перегружателя, кг 814400

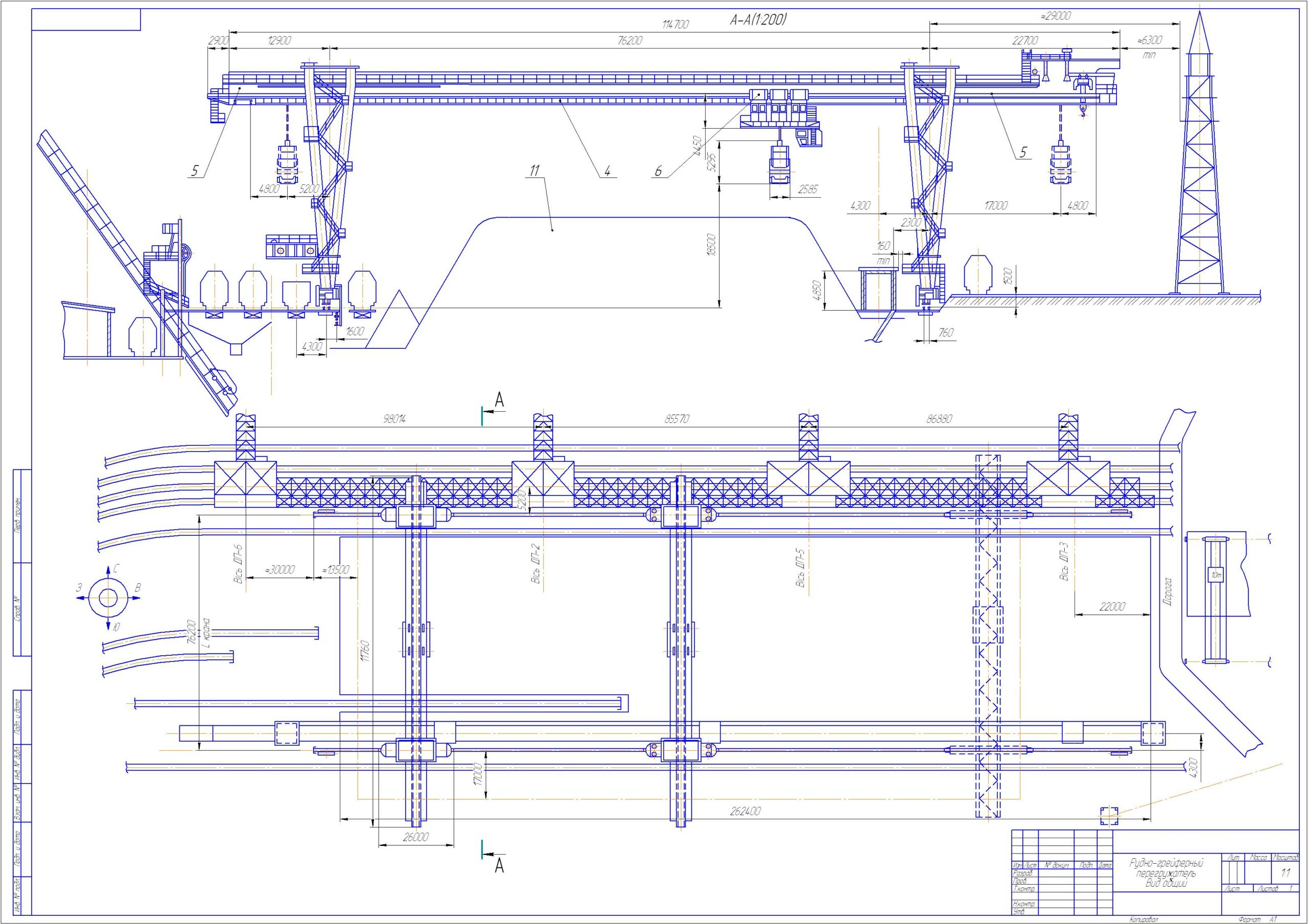

Состав: Два чертежа формата А1рудно-грейферного перегружателя, ВО, спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Промышленность / Металлургия / Рудно-грейферный перегружатель

рудно грейферный перегружатель\рудно грейферный перегружатель_А1.cdw
рудно грейферный перегружатель\рудно грейферный перегружатель_А1_2.cdw
рудно грейферный перегружатель\Спецификация.cdw
рудно грейферный перегружатель
