РГР по Подъемно-транспортным устройствам

Уфимский Государственный Технический Университет
Кафедра Теория и Технология машиностроения
Расчетно графическая работа по дисциплине "Подъемно-транспортный устройства"

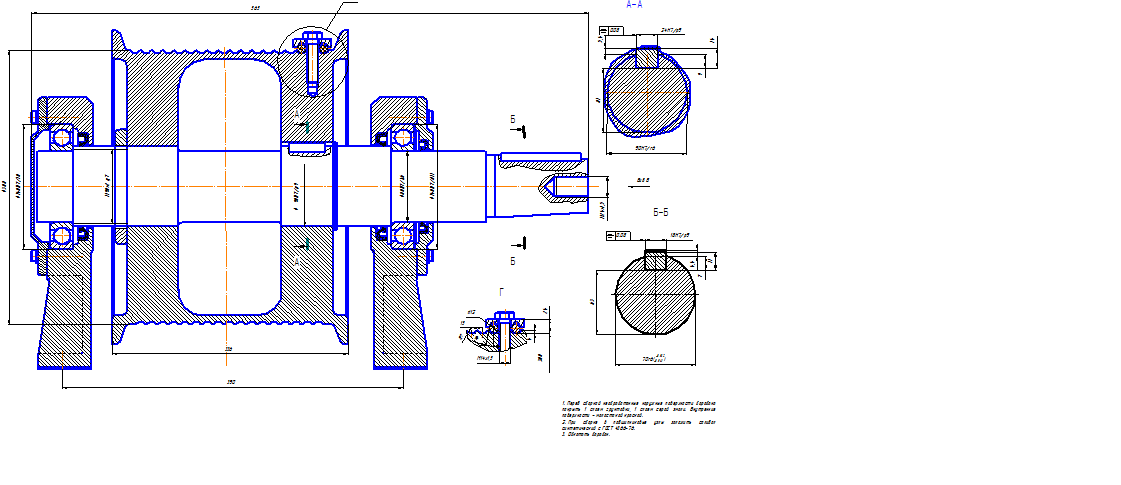

чертеж барабана +пояснительная записка
2016г

В данной работе рассчитывается диаметр барабана, габариты.....
в конструкторской части был разработан барабан в 2-х видах.

№ вар-та

Усилие в канате F; кН

Скорость каната, навиваемого на барабан V, м/мин

Длительность работы под нагрузкой Lh; час.

Режим нагрузки

Высоту подъема груза Н, м

19

14,5

33.0

11000

III

15

Состав: Барабан (СБ), пояснительная записка Язык документа

Софт: КОМПАС-3D 13

Файлы:
Новая папка\барабан.cdw
Новая папка\Безымянный.png
Новая папка\круглый.cdw
Новая папка\ргр.docx
Новая папка
