Ручная шестерёнчатая таль

ВГМХА им. Н.В. Верещагина
Кафедра графики и технической механики
Курсовой проект по дисциплине "Подъемно-транспортные машины"
На тему: "Ручная шестерёнчатая таль"
Вологда-Молочное 2011

Таль ручная состоит из цепного полиспаста, редуктора с ручным приводом от бесконечной цепи, тормозного и приводного механизмов, подвижной блочной подвески с крюком, тяговой и грузовой круглозвенных цепей. Плавный спуск и автоматическую остановку грузовой цепи тали создает дисковой грузоупорный тормоз, размещенный на входном валу цилиндрического редуктора.
ИСХОДНЫЕ ДАННЫЕ
Грузоподъёмность 2 т.
Высота подъёма груза 5 м.

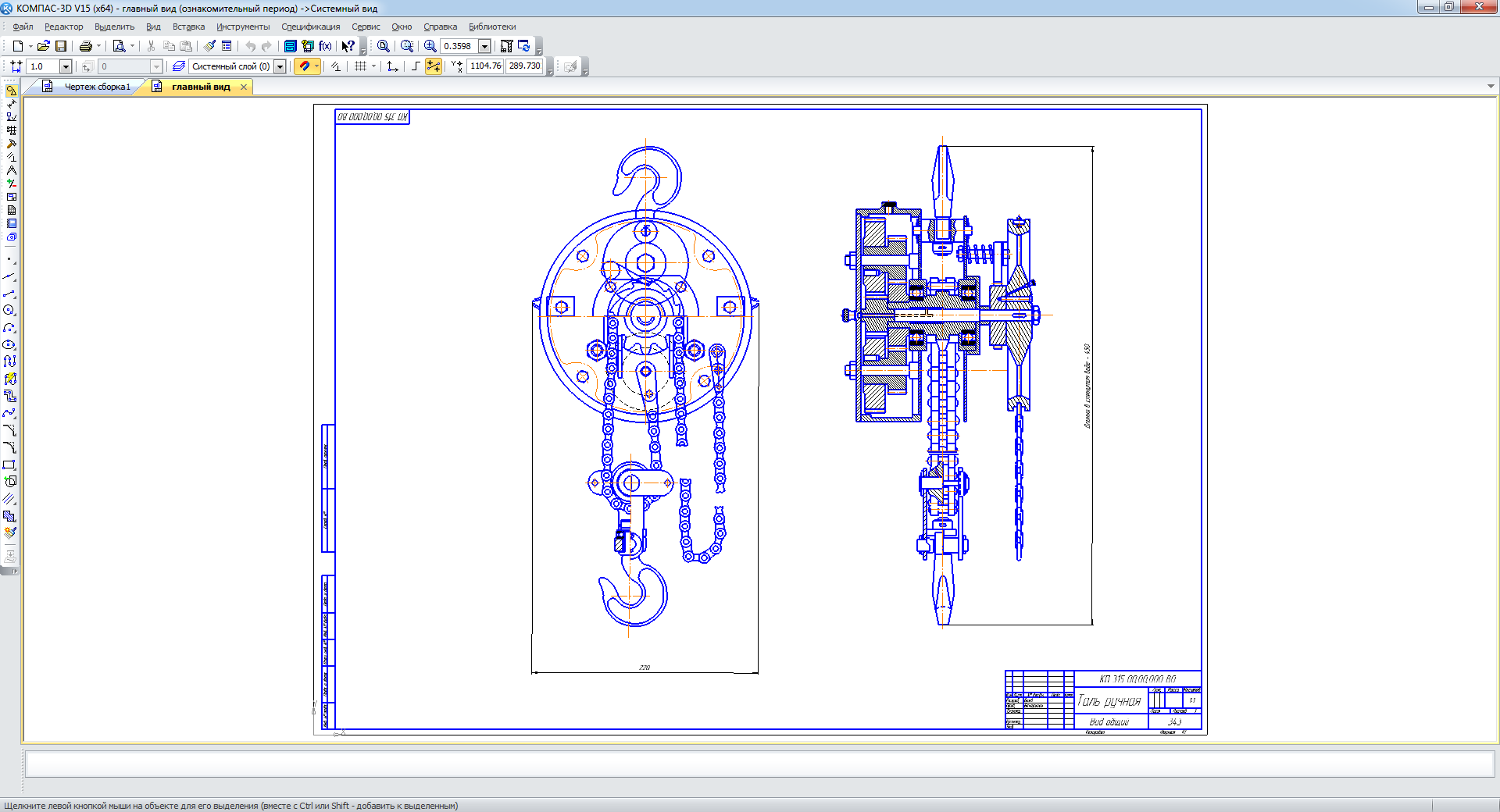

Состав: Таль(ВО), Крюковая обойма(СБ), Деталировка(звездочка, ось, траверса), Спецификация Язык документа

Софт: КОМПАС-3D 15

Файлы:
главный вид.cdw
Спецификация сборка.bak
Спецификация сборка.spw
Спецификация.spw
таль.doc
Чертеж звездочка1.cdw
Чертеж ось1.cdw
Чертеж сборка1.bak
Чертеж сборка1.cdw
Чертеж траверса1.cdw
