Таль ручная червячная

ФГОУ ВПО ВОЛОГОДСКАЯ ГОСУДАРСВЕННАЯ МОЛОЧНОХОЗЯЙСТВЕННАЯ АКАДЕМИЯ ИМ. Н. В. ВЕРЕЩАГИНА
Кафедра графики и технической механики
Курсовой проект"Подъемно транспортные механизмы".
На тему: «Проект ручной червячной тали»
Молочное 2011

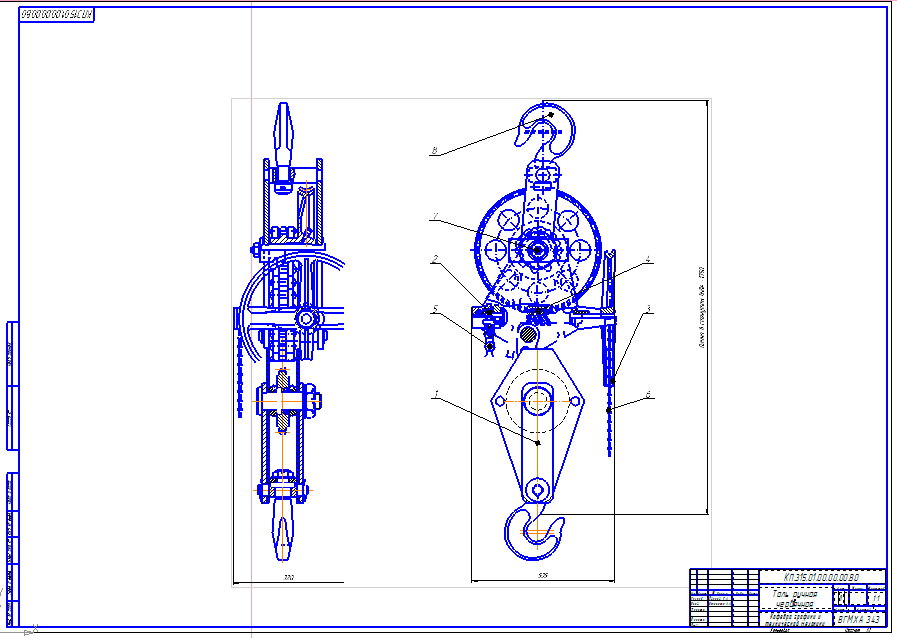

Графическая часть содержит крюковую обойму, общий вид, ось, траверсу, звездочку.

Расчет ручной червячной тали
Масса груза 3000кг
кратность полиспаста u=2
масса тали кг; mТ=0,05·3000=150 кг
Цепь М56 ГОСТ 588-81 Разрывная нагрузка не менее 56 кН
