Шнек транспортирующий

Шнек транспортирующий - предназначен для транспортирования сухого клея к контейнеру для приготовления клеящего раствора. Подача сухого клея происходит с помощь винта находящегося внутри корпуса шнека.
Технические характеристики
1. Производительность, т/ч - 1.7
2. Длина транспортирования, м - 3
3. Шаг винта, мм - 105
4. Привод-мотор-редуктор ЗМП-40-110-320-Ц-У3. 380В:
а) мощность, кВт - 3
б) частота вращения вала на выходе, об/мин - 90

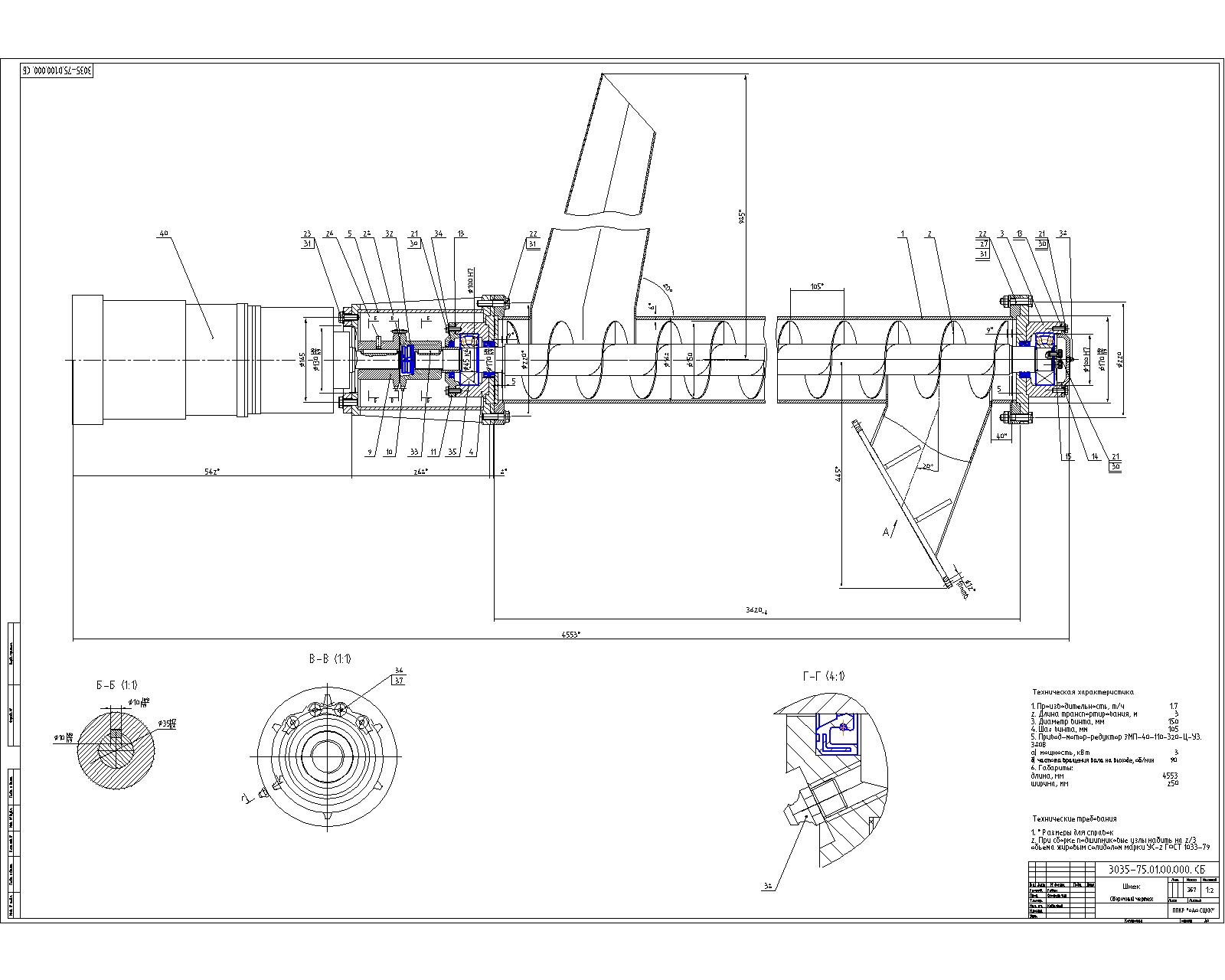

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: AutoCAD 2008

Файлы:
Шнек транспортирующий.dwg
