Пресс-форма шнека.

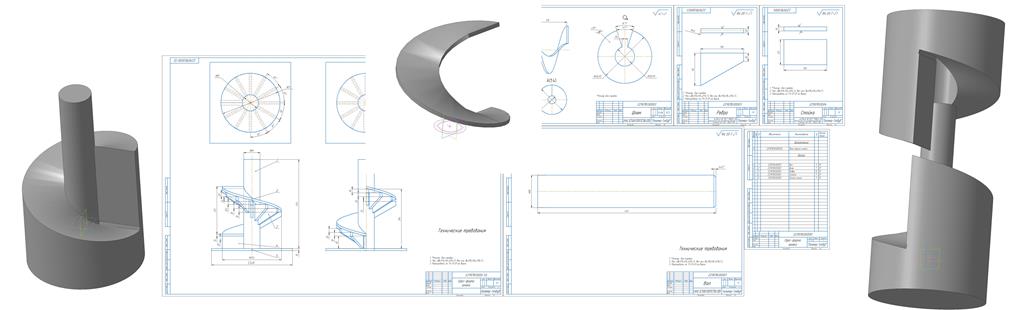

Чертеж шнека представлен в деталировке .
Шаг шнека 235,Диаметр вала 80,Диаметр шнека 292.
Пуансон для гибки шнека.Матрица создается обыкновенной симметрией ,принцип работы https://www.youtube.com/watch?v=gB1wxO0a4FA. Можно гнуть на самом пуансоне разогревом вручную,ребра обтянуть листом.
