Пресс для формования витка шнека
1
14
1360
24
2
200
Сообщить о проблеме
Автор
Sergei Denisov
Дата
18.11.2023
Язык
Русский
Состав
рабочие 2D чертежи ,спецификация
Софт
AutoCAD 2023
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
packngo.log
-
БлокГибочныйШаг100..iam
-
БлокГибочныйШаг100..ipj
-
БлокГибочныйШаг100.stp
-
Виток200..ipt
-
Нож.ipt
-
Нож2.ipt
-
Нож2_MIR.ipt
-
Нож_MIR.ipt
-
ПлитаИнструмента.ipt
-
ПлитаИнструмента_MIR.ipt
-
ПрессШнек2000000000007777777 v5.frw
-
ПрессШнек2000000000007777777.dwg
-
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Дмитрий М
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Добрый день.

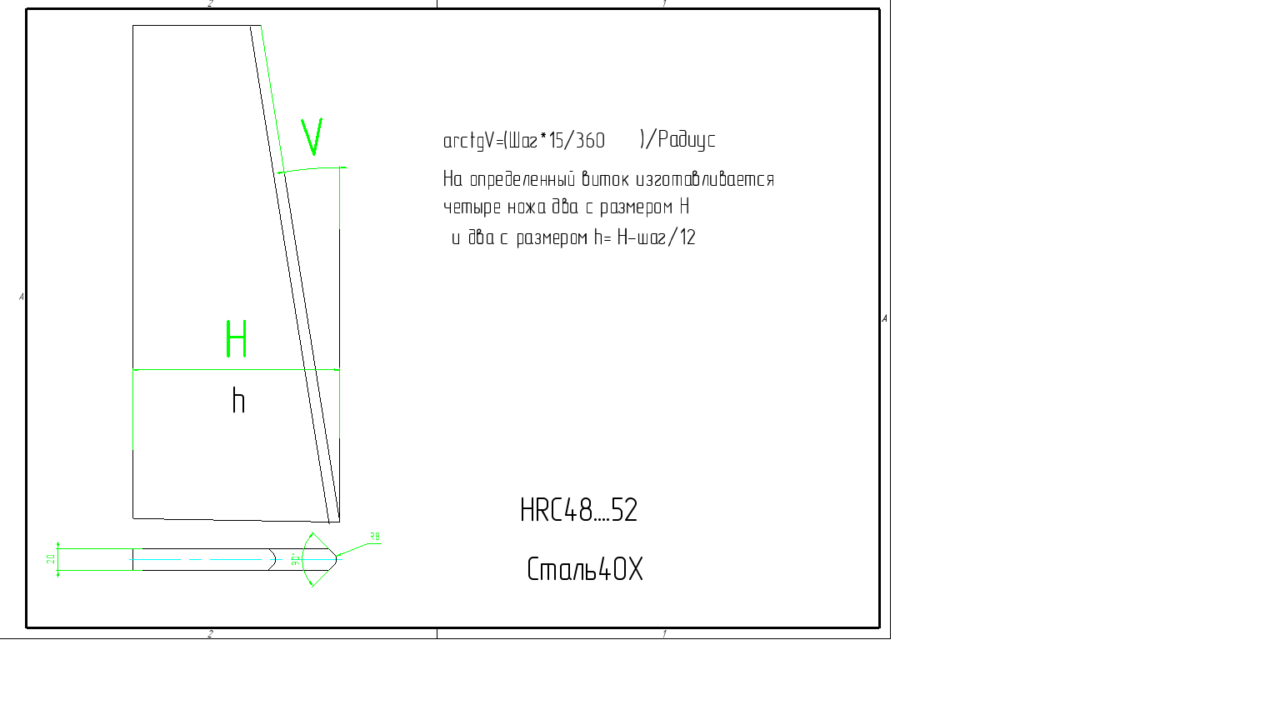

Подскажите что за радиус для расчета угла ножа. R8?
в модели этот этого угла нет.
в модели нож1 - 63,69 мм, а второй 99,73 мм
как рассчитать ножи?
Здравствуйте! Скачал чертежи на пресс для витков, думал компас возьмёт, не берет.
В других программах пробовал тоже безуспешно, может быть вы сможете сохранить и отправить мне в другом формате, чтоб сошел взял или компас, ну или сохранить для более поздних версий Автокад?! Спасибо
Здравствуйте!
1. КОМПАС-3D 23 версии открывает все эти файлы без проблем
2. В архив добавлены файлы STEP и frw v5, скачайте повторно, все откроется.
3. Конвертер DWG - DWG Converter от ZWSOFT бесплатно.
Перейти
4. Вот тут видео как работать с DWG в компас
Перейти
Здравствуйте ещё раз, а у вас нет возможности, все эти файлы в двг сохранить и чтоб я их скачал, у меня видимо слишком старые программы, никак не получается их открыть, я не прям специалист в информатики,, мне просто нужно, чтоб эти чертежи были перед глазами) спасибо за понимание.
Какие все эти файлы?
Все чертежи тут:
ПрессШнек2000000000007777777 v5.frw (откроет любой Компас)
ПрессШнек2000000000007777777.dwg
Какими программами Вы их открываете?
