Модернизация пресса для формования изделий из волокнистых материалов

Бийский технологический институт филиал АлтГТУ им. И.И. Ползунова
Кафедра Машины и аппараты химических и пищевых производств
Дипломный проект на тему: "Модернизация вакуумного пресса для формования изделий из волокнистых материалов"
Бийск 2018

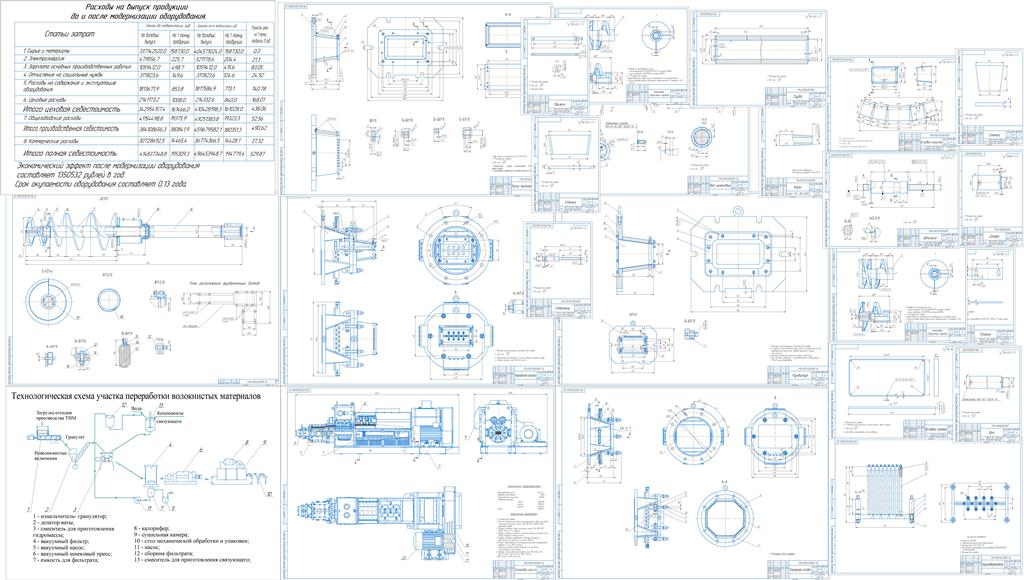

В данной работе модернизируется шнековый пресс для участка производства теплоизоляционных материалов для формования гранулированной базальтовой ваты.

Исходные данные для проектирования
Диаметр корпуса приемной коробки мм 550
Диаметр корпуса головки пресса мм 450
Частота вращения шнекового вала об/мин 15
Давление в прессе МПа 3,0

ВВЕДЕНИЕ 6
1 ЛИТЕРАТУРНЫЙ ОБЗОР 8
1.1 Применение теплоизоляционных материалов 8
1.2 Виды теплоизоляционных материалов 13
1.2.1 Органические теплоизоляционные материалы 13
1.2.2 Теплоизоляционные материалы на неорганической основе 16
1.2.3 Неорганические волокна – высокоэффективный материал промышленного, строительного и технического назначения 22
1.4 Номенклатура волокнистой продукции 26
1.5 Аппаратурно-технологическая схема производства скорлуп 32
1.6 Анализ прессов непрерывного действия 34
1.6.1 Ленточные безвакуумные прессы 35
1.6.2 Ленточные вакуумные прессы 39
1.7 Цели и задачи проекта 45
2 ОСНОВНОЙ РАЗДЕЛ 47
2.1 Описание проектируемого оборудования 47
2.2 Технологический расчет 49
2.2.1 Расчет производительности пресса 49
2.2.2 Расчет мощности электродвигателя 49
2.2.3 Кинематический и силовой расчет привода 52
2.3 Механический расчет 56
2.3.1 Расчет трубы 56
2.3.2 Расчет болтов формующей головки на растяжение 58
3 СПЕЦИАЛЬНЫЙ РАЗДЕЛ 60
3.1 Автоматизация производственных процессов 60
3.1.1 Метрологическая характеристика 61
3.1.2 Описание функциональной схемы автоматизации 62
3.2 Безопасность жизнедеятельности 65
3.2.1 Анализ вредных и опасных производственных факторовпри эксплуатации пресса 65
3.2.2 Расчет защитного заземления 69
3.2.3 Проектирование общего искусственного освещения помещения 72
3.3 Технология химического машиностроения 76
3.3.1 Основные задачи технологии машиностроения 76
3.3.2 Выбор заготовки 77
3.3.3 Определение максимального припуска Zmax 79
3.3.4 Определение мощности резания и выбор станка 79
3.3.5 Расчет количества операций 82
3.3.6 Определение штучного времени с расчетом общего времени 87
3.4 Экономика и организация производства 93
3.4.1 Расчёт затрат на проектно-расчётную часть 93
3.4.1.2 Заработная плата руководителя дипломной работы, консультантов по экономической части и БЖД 93
3.4.1.3 Отчисления в государственный внебюджетный фонд 95
3.4.1.4 Расчёты накладных расходов на выполнение расчётно-графической части 95
3.4.2 Расчёт экономических характеристик модернизации шнекового пресса 96
3.4.2.1 Расчет затрат на модернизацию пресса 96
3.4.2.2 Заработная плата работников 96
3.4.2.3 Отчисления на социальное страхование 97
3.4.2.4 Затраты на сырье и материалы 97
3.4.2.5 Затраты на электроэнергию 98
3.4.2.6 Затраты на амортизацию оборудования 99
3.4.2.7 Смета затрат на модернизацию вакуумного шнекового пресса 100
3.4.2.8 Расчет производительности оборудования 101
3.4.2.9 Расчет себестоимости базальтового утеплителя до и после проведения модернизации 101
3.4.3 Расчет экономического эффекта 110
3.4.3.1 Расчет срока окупаемости модернизации 111
ЗАКЛЮЧЕНИЕ 112
СПИСОК ЛИТЕРАТУРЫ 114
