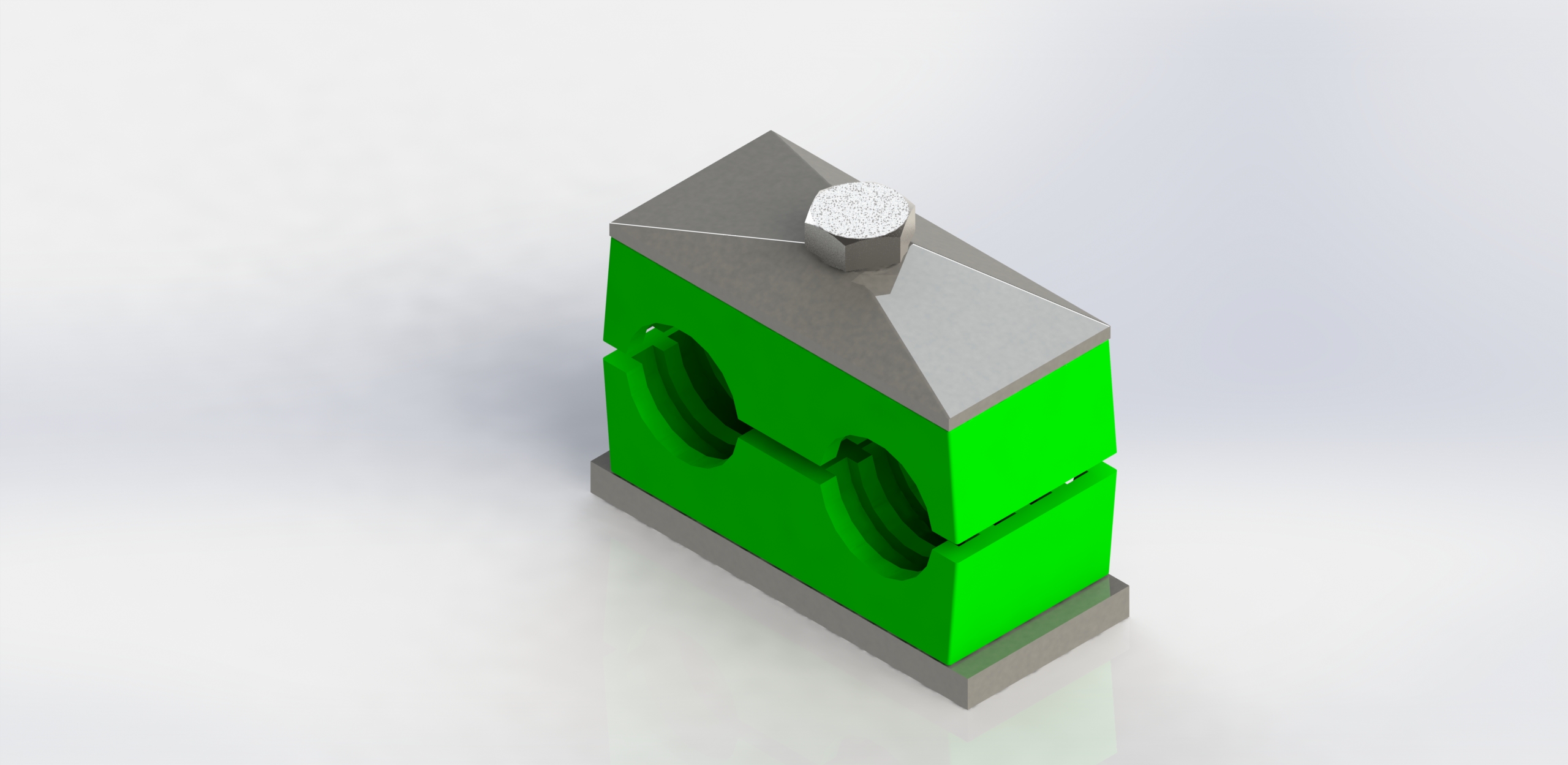

Предназначен для крепления рукавов высокого давления и труб с наружным диаметром 22 мм.
Нижняя пластина держателя выполнена из углеродистой стали без ограничения по свариваемости. Перед монтажом труб и РВД необходимо приварить нижнюю пластину к требуемой поверхности.
