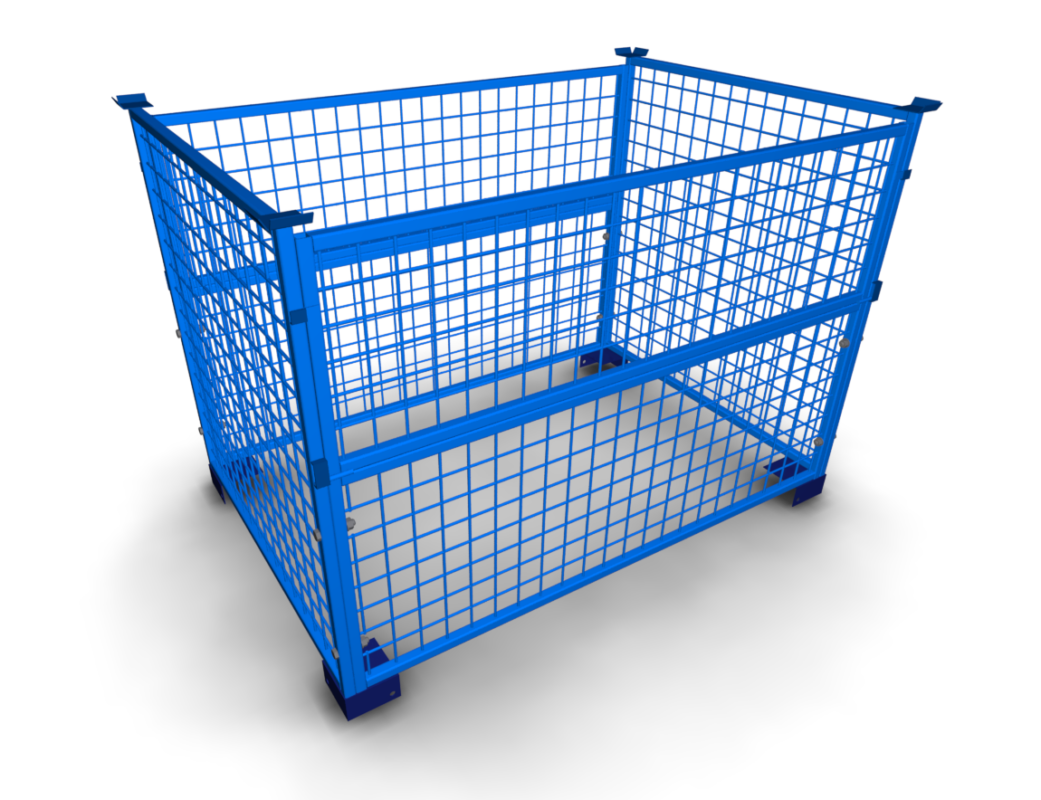

Корзина - ограждение паллетное 1200х800х800 мм усиленное

Корзины паллетные предназначены для их монтажа на евро паллеты с колесами с целью
получения мобильных сетчатых контейнеров.
Грузоподъёмность одной корзины - 1000 кг; при штабелировании в 3 яруса - 750 кг.
Размер ограждения: 1200х800х800 мм
Толщина каркаса: труба 20х20х2
Толщина прутка сетки: 5 мм
Ячейка: 50х50 мм

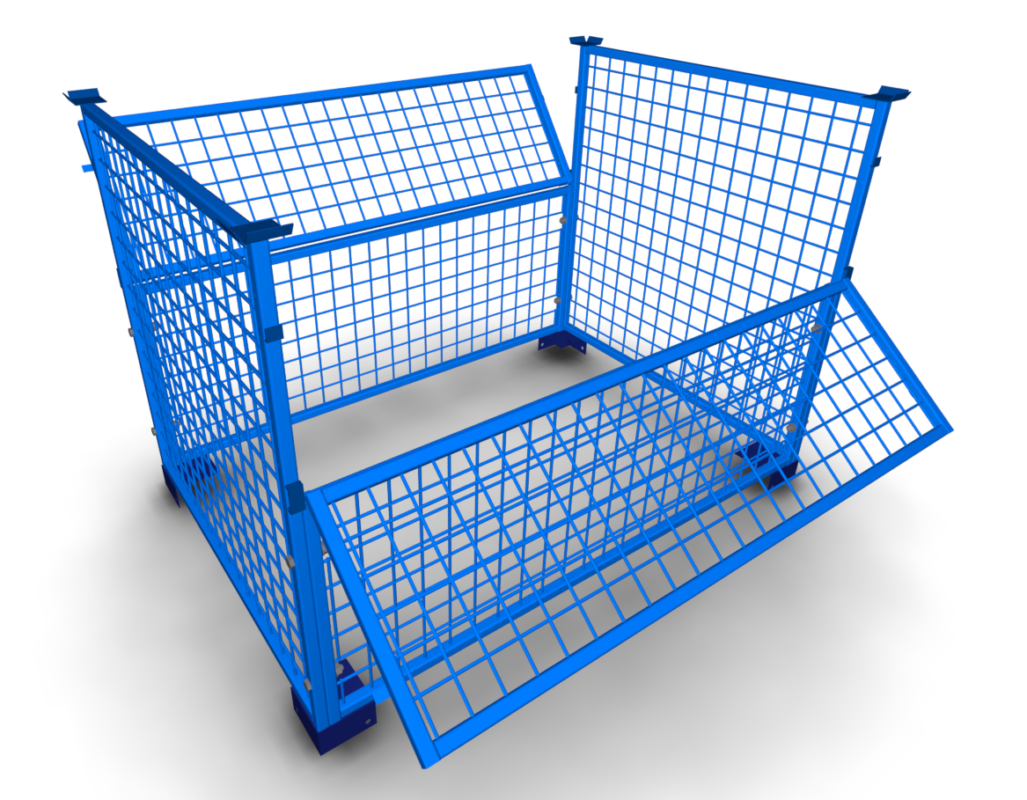

Конструкция: разборная

3D Модели 3D Сборка Деталирование Корзина для европаллетов Корзина для паллетов сборочный чертеж

Автор

user-0985417

Дата

25.03.2026

Язык

Русский

Состав

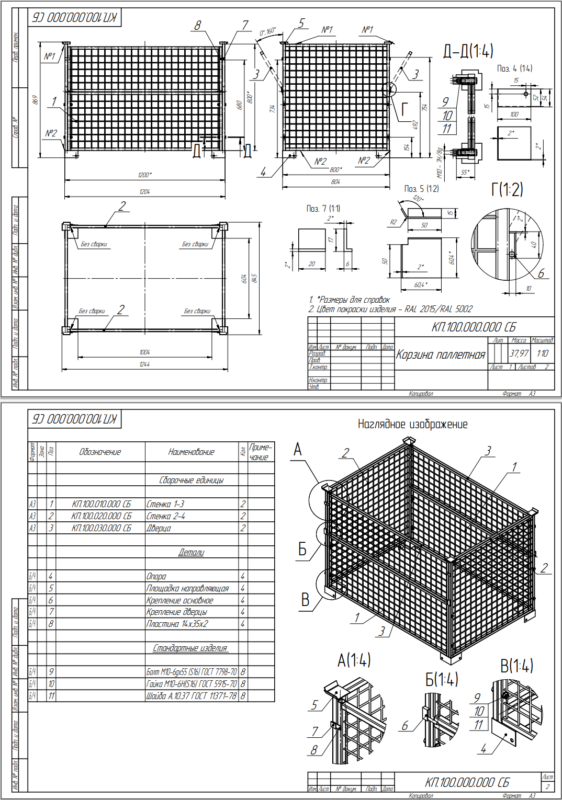

Сборочный чертеж, 3д модель (сборка)

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Дверца.m3d
- Дверца Сборочный чертеж _ КП.100.030.000 СБ.cdw
- Дверца Сборочный чертеж _ КП.100.030.000 СБ.pdf
- Корзина паллетная _ КП.100.000.000 СБ.cdw
- Корзина паллетная _ КП.100.000.000 СБ.pdf
- Корзина плетеная сборка(2).a3d
- Корзина плетеная сборка(2).stp
- Крепление дверцы.m3d
- Опора для установки корзины.m3d
- Площадка направляющая.m3d
- Приварное крепление.m3d
- Приварное крепление открытое.m3d
- Стенка 1-3 Сборочный чертеж _ КП.100.010.000 СБ.cdw
- Стенка 1-3 Сборочный чертеж _ КП.100.010.000 СБ.pdf
- Стенка 1.m3d
- Стенка 2-4 Сборочный чертеж _ КП.100.020.000 СБ.cdw
- Стенка 2-4 Сборочный чертеж _ КП.100.020.000 СБ.pdf
- Стенка 2-4.m3d
