Паллетный ящик

Выполнена параметрическая 3D модель паллетного ящика двухстороннего типа с двумя крышками, центральной перегородкой, конструкция снабжена элементами жёсткости. Дверь открывается путём продвижения по кронштейну, данная схема проста и надёжна.Фиксация двери осуществляется с помощью боковых замков натяжного типа (не изображены). Применяется данное изделие на большегрузных автомобилях с полуприцепом (фурах). При изменение параметров можно добиться желаемых размеров данного изделия. Изменению поддаются следующие параметры: высота, ширина длина, толщина листа метала, диаметр отверстия их шаг. По данной параметрической модели было изготовлено не одно изделие на оборудовании оснащённым чпу.

Состав: 3D Сборка, сборочный чертеж, спецификация, рабочие чертежи всех деталей Язык документа

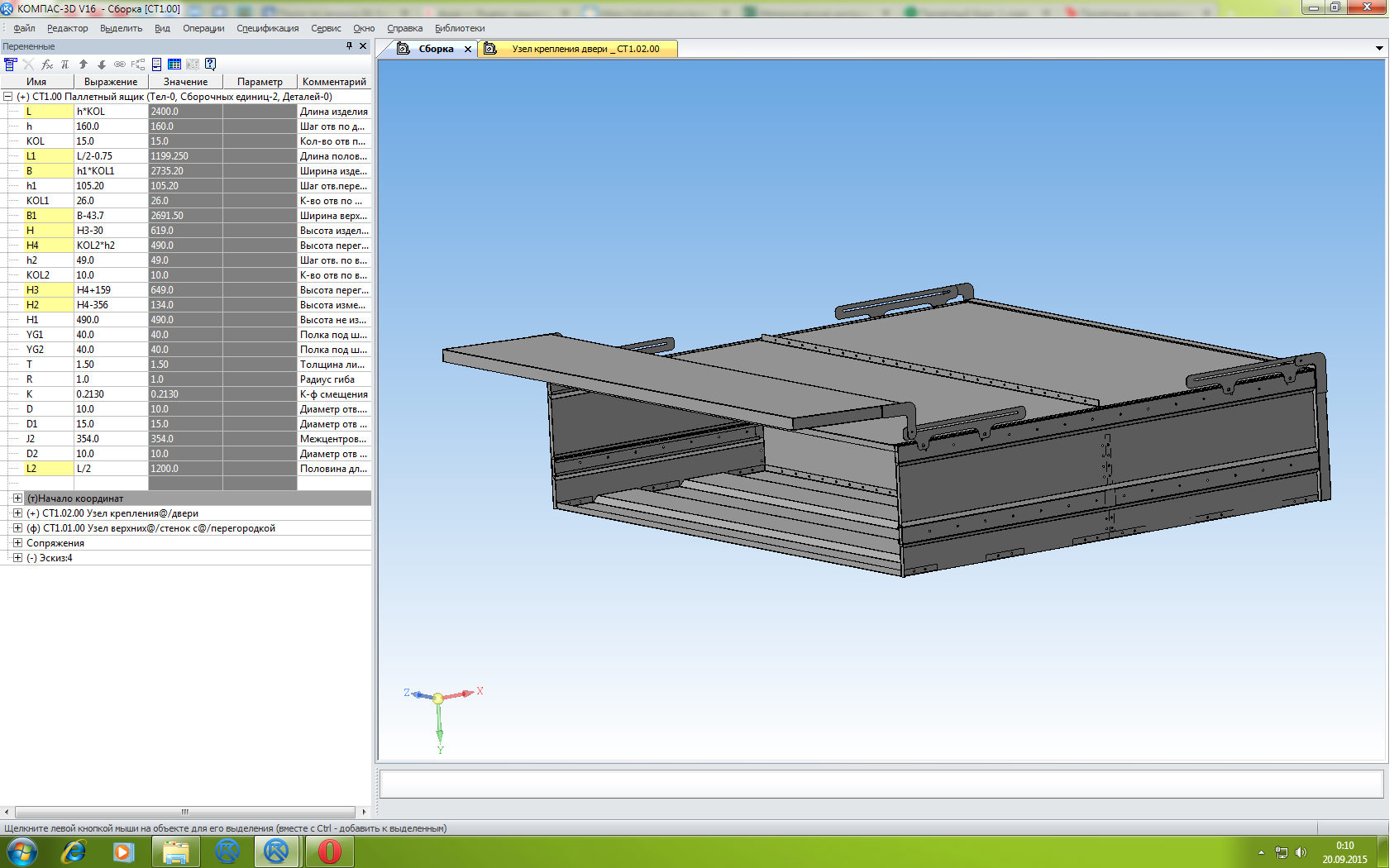

Софт: КОМПАС-3D 16

Файлы:
Паллетный ящик/
Паллетный ящик/Модель/
Паллетный ящик/Модель/Паллетный ящик _ СТ1.00.spw
Паллетный ящик/Модель/боковая стенка.m3d
Паллетный ящик/Модель/Кронштеин двери _ СТ1.06.m3d
Паллетный ящик/Модель/Половинка днища.m3d
Паллетный ящик/Модель/Накладка _ СТ1.08.cdw
Паллетный ящик/Модель/Половинка верхней стенки1 _ СТ1.10.m3d
Паллетный ящик/Модель/Накладка _ СТ1.08.m3d
Паллетный ящик/Модель/Швеллер верхний _ СТ1.10.cdw
Паллетный ящик/Модель/Сборка.a3d
Паллетный ящик/Модель/Узел крепления двери _ СТ1.02.00.a3d
Паллетный ящик/Модель/Боковая стенка _ СТ1.03.cdw
Паллетный ящик/Модель/Половинка днища _ СТ1.01.cdw
Паллетный ящик/Модель/Швеллер нижний _ СТ1.11.cdw
Паллетный ящик/Модель/Паллетный ящик _ СТ1.00.cdw
Паллетный ящик/Модель/Швеллер верхний.m3d
Паллетный ящик/Модель/Лист _ СТ.1.09.cdw
Паллетный ящик/Модель/Дверь _ СТ1.05.m3d
Паллетный ящик/Модель/Пластина крепления _ СТ1.07.cdw
Паллетный ящик/Модель/Узел верхних стенок с перегородкой _ CT1.01.00.a3d
Паллетный ящик/Модель/Лист _ СТ.1.09.m3d
Паллетный ящик/Модель/Перегородка.1.m3d
Паллетный ящик/Модель/Дверь _ СТ1.05.cdw
Паллетный ящик/Модель/Узел крепления двери _ СТ1.02.00.cdw
Паллетный ящик/Модель/Спецификация.spw
Паллетный ящик/Модель/Швеллер нижний.m3d
Паллетный ящик/Модель/Перегородка _ СТ1.02.cdw
Паллетный ящик/Модель/Пластина крепления _ СТ1.07.m3d
Паллетный ящик/Модель/Узел верхних стенок с перегородкой _ CT1.01.00.cdw
Паллетный ящик/Модель/Узел верхних стенок с перегородкой _ CT1.01.00.spw
Паллетный ящик/Модель/Кронштеин двери _ СТ1.06.cdw
Паллетный ящик/Модель/Половинка верхней стенки1 _ СТ1.04.cdw
