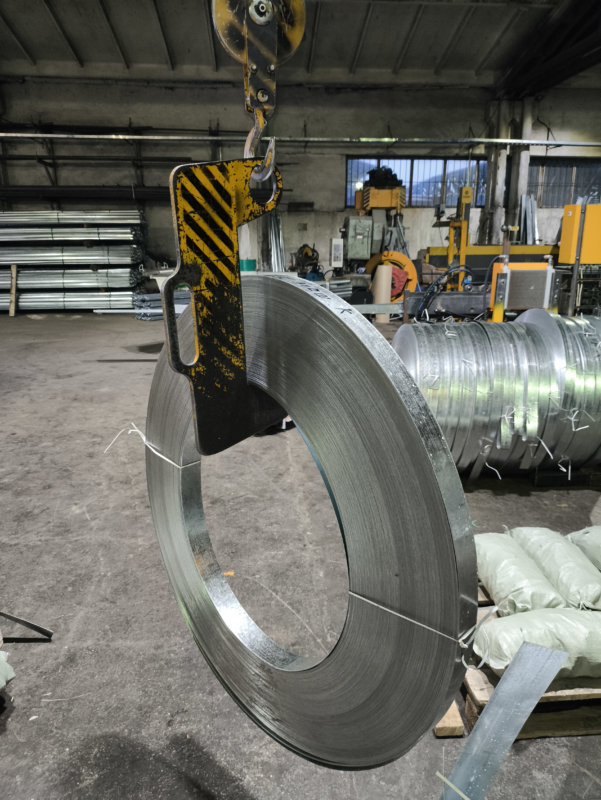

Приспособление для кран-балки, позволяет поднимать штрипс шириной до 120мм. По чертежу для лазерной резки изготавливаются две детали (крюк и зацеп) из металлического листа толщиной 10мм. Детали соединяют электродуговой сваркой. Для более удобного захвата штрипса, зацеп обработать как на 3D модели абразивным диском.
