Устройство для размотки бухт штрипс-ленты.

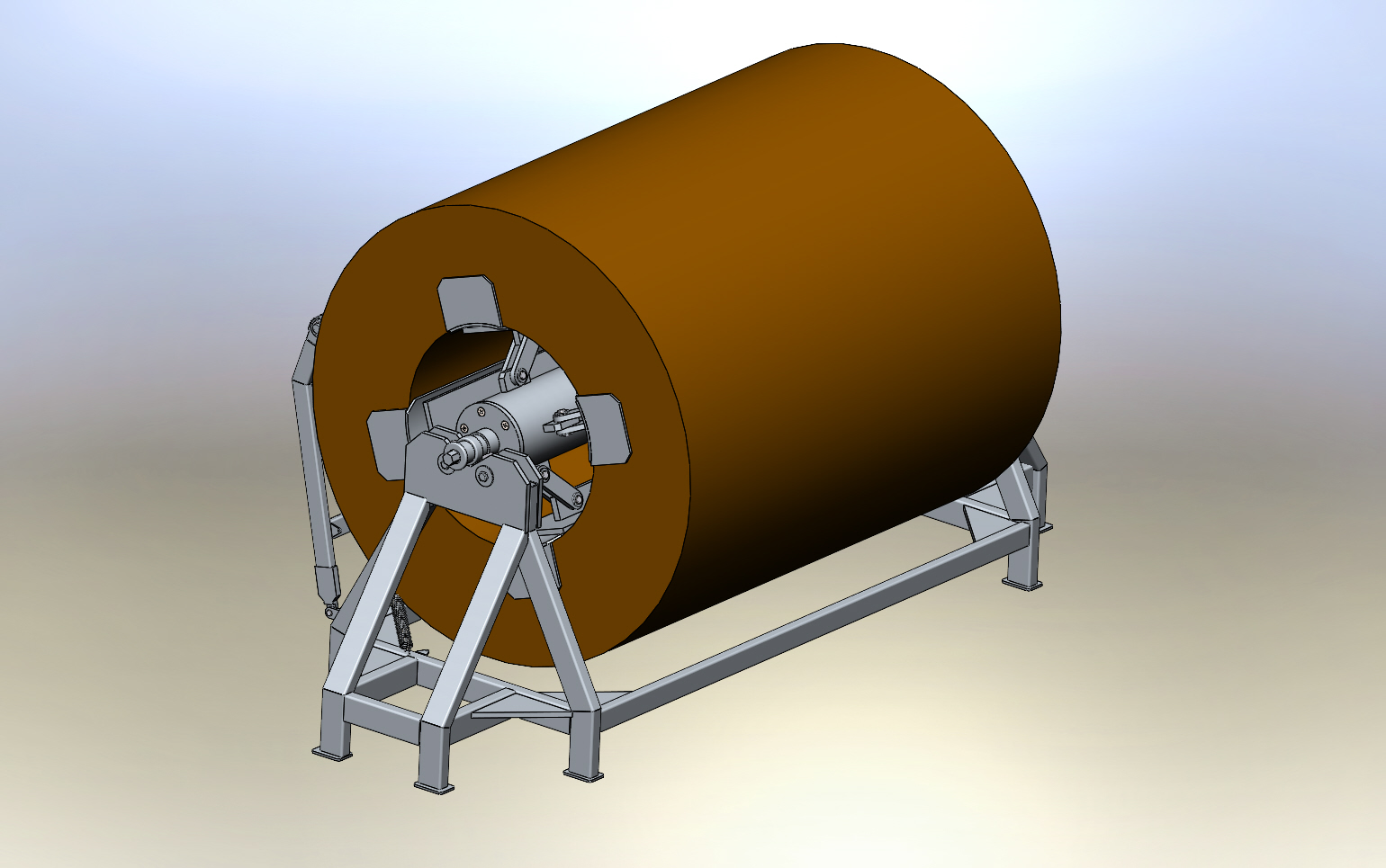

Устройство для размотки бухт штрипс-ленты. Габариты бухты: Д-1000; д-490; H-1250
В бухту просовывается центральный, вращающийся узел, и поднимается на штатив.
Устройство оснащено прижимом штрипс-ленты.

Состав: 3Д сборочная модель, 3Д деталировка, чертежи формата drw и пдф, файлы DXF, Расчет прочности, спецификация.

Софт: SolidWorks 2022 SP5Premium

Файлы:
Размотчик бухт(штрипса)/
Размотчик бухт(штрипса)/RS125.asm6.SLDASM
Размотчик бухт(штрипса)/БолтМ12х15.SLDPRT
Размотчик бухт(штрипса)/RS125.55.SLDPRT
Размотчик бухт(штрипса)/RS125.asm5.SLDDRW
Размотчик бухт(штрипса)/RS125.23.SLDPRT
Размотчик бухт(штрипса)/RS125-ASM-00.pdf
Размотчик бухт(штрипса)/RS125.asm1.pdf
Размотчик бухт(штрипса)/Стопорное кольцо D16 ГОСТ13942-86.SLDPRT
Размотчик бухт(штрипса)/Палец(ось) 16.SLDPRT
Размотчик бухт(штрипса)/RS125.asm11.SLDDRW
Размотчик бухт(штрипса)/RS125.57.SLDPRT
Размотчик бухт(штрипса)/RS125.asm6.pdf
Размотчик бухт(штрипса)/RS125.59.SLDPRT
Размотчик бухт(штрипса)/RS125.asm10.pdf
Размотчик бухт(штрипса)/RS125.21.SLDPRT
Размотчик бухт(штрипса)/Doc RS 125 00/
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 0000-Статический 1.CWR
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 0000.SLDPRT
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 Rolic excentric-Статический 1.LOG
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1/
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1/RS125.asm2 01-Статический 1-Перемещение-Перемещение1.jpg
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1/RS125.asm2 01-Статический 1-Деформация-Деформация1.jpg
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1/RS125.asm2 01-Статический 1-Напряжение-Напряжение1.jpg
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 Rolic excentric-Статический 1.BDF
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2-Статический 1.BDF
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01.SLDPRT
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/PerformanceLog.txt
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1.MFC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2-Статический 1.BMC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2-Статический 1.LOG
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 Rolic excentric-Статический 1.BMC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/RS125.asm601-Статический 1.LOG
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/RS125.asm601-Статический 1.MFC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/PerformanceLog.txt
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/RS125.asm601-Статический 1/
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/RS125.asm601-Статический 1.CWR
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/Новая папка/RS125.asm601.SLDPRT
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1.LOG
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 Rolic excentric-Статический 1.CWR
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125 Rolic excentric-Статический 1.MFC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2-Статический 1.MFC
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2 01-Статический 1.CWR
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2.SLDPRT
Размотчик бухт(штрипса)/Doc RS 125 00/Тест/RS125.asm2-Статический 1.CWR
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.02.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/Развертка - RS125.62.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.07.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.41.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.54.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.26.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.25.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.27.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.03.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.08.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.63.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/Развертка - RS125.50.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.06.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/Развертка - RS125.36.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.04.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/Развертка - RS125.37.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.33.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.53.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.20.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Размотчик бухт DXF file/RS125.43.DXF
Размотчик бухт(штрипса)/Doc RS 125 00/Разматыватель бухт штрипса.xls
Размотчик бухт(штрипса)/RS125.36.SLDPRT
Размотчик бухт(штрипса)/RS125.asm2.pdf
Размотчик бухт(штрипса)/RS125.46.SLDPRT
Размотчик бухт(штрипса)/Шайба16 ГОСТ11371-78.SLDPRT
Размотчик бухт(штрипса)/RS125.45.SLDPRT
Размотчик бухт(штрипса)/Шайба12ГОСТ6958-78.2DIN 9091.SLDPRT
Размотчик бухт(штрипса)/RS125.05.SLDPRT
Размотчик бухт(штрипса)/RS125.63.SLDPRT
Размотчик бухт(штрипса)/RS125.18.SLDPRT
Размотчик бухт(штрипса)/Подш.305(6305.SLDPRT
Размотчик бухт(штрипса)/Палец(ось) 16.pdf
Размотчик бухт(штрипса)/RS125.asm20.pdf
Размотчик бухт(штрипса)/БолтМ12х40.SLDPRT
Размотчик бухт(штрипса)/RS125.43.SLDPRT
Размотчик бухт(штрипса)/Osi ASM.SLDASM
Размотчик бухт(штрипса)/RS125 0000.SLDDRW
Размотчик бухт(штрипса)/RS125.20.SLDPRT
Размотчик бухт(штрипса)/Втягивающая пружина.pdf
Размотчик бухт(штрипса)/RS125.26.SLDPRT
Размотчик бухт(штрипса)/RS125.asm3.pdf
Размотчик бухт(штрипса)/RS125-ASM-00.SLDASM
Размотчик бухт(штрипса)/RS125.60.SLDPRT
Размотчик бухт(штрипса)/RS125.asm11.pdf
Размотчик бухт(штрипса)/RS125.09.SLDPRT
Размотчик бухт(штрипса)/RS125.53.SLDPRT
Размотчик бухт(штрипса)/RS125.58.SLDPRT
Размотчик бухт(штрипса)/RS125.asm20.SLDASM
Размотчик бухт(штрипса)/Втягивающая пружина.SLDDRW
Размотчик бухт(штрипса)/RS125.28.SLDPRT
Размотчик бухт(штрипса)/RS125.asm2.SLDDRW
Размотчик бухт(штрипса)/RS125.asm8.pdf
Размотчик бухт(штрипса)/RS125-ASM-00.SLDDRW
Размотчик бухт(штрипса)/Подш.102(6002).SLDPRT
Размотчик бухт(штрипса)/RS125.62.SLDPRT
Размотчик бухт(штрипса)/RS125.03.SLDPRT
Размотчик бухт(штрипса)/RS125.37.SLDPRT
Размотчик бухт(штрипса)/RS125.asm10.SLDDRW
Размотчик бухт(штрипса)/RS125.asm1.SLDDRW
Размотчик бухт(штрипса)/Палец(ось) 12.SLDPRT
Размотчик бухт(штрипса)/StoporDIN915-M10.14.2,5-10,9.SLDPRT
Размотчик бухт(штрипса)/RS125.asm3.SLDASM
Размотчик бухт(штрипса)/Втягивающая пружина.SLDPRT
Размотчик бухт(штрипса)/подш. 7206(30206).SLDPRT
Размотчик бухт(штрипса)/RS125.41.SLDPRT
Размотчик бухт(штрипса)/RS125.33.SLDPRT
Размотчик бухт(штрипса)/RS125.22.SLDPRT
Размотчик бухт(штрипса)/Стопорное кольцо D12 ГОСТ13942-86.SLDPRT
Размотчик бухт(штрипса)/RS125.asm8.SLDASM
Размотчик бухт(штрипса)/RS125.asm20.SLDDRW
Размотчик бухт(штрипса)/RS125-ASM-00.JPG
Размотчик бухт(штрипса)/Палец(ось) 16.SLDDRW
Размотчик бухт(штрипса)/RS125.04.SLDPRT
Размотчик бухт(штрипса)/RS125.02.SLDPRT
Размотчик бухт(штрипса)/RS125.asm10.SLDASM
Размотчик бухт(штрипса)/Подш.208(6208).SLDPRT
Размотчик бухт(штрипса)/RS125.54.SLDPRT
Размотчик бухт(штрипса)/RS125.asm5.pdf
Размотчик бухт(штрипса)/RS125.52.SLDPRT
Размотчик бухт(штрипса)/RS125.25.SLDPRT
Размотчик бухт(штрипса)/RS125.50.SLDPRT
Размотчик бухт(штрипса)/RS125.06.SLDPRT
Размотчик бухт(штрипса)/Штрипс 0,45B490x100.SLDPRT
Размотчик бухт(штрипса)/RS125 0000.SLDASM
Размотчик бухт(штрипса)/RS125 0000.pdf
Размотчик бухт(штрипса)/Шайба12 ГОСТ11371-78.SLDPRT
Размотчик бухт(штрипса)/RS125.24.SLDPRT
Размотчик бухт(штрипса)/RS125.01.SLDPRT
Размотчик бухт(штрипса)/RS125.39.SLDPRT
Размотчик бухт(штрипса)/RS125.asm6.SLDDRW
Размотчик бухт(штрипса)/RS125.asm3.SLDDRW
Размотчик бухт(штрипса)/RS125.07.SLDPRT
Размотчик бухт(штрипса)/RS125.27.SLDPRT
Размотчик бухт(штрипса)/RS125.asm2.SLDASM
Размотчик бухт(штрипса)/RS125.asm1.SLDASM
Размотчик бухт(штрипса)/RS125.asm5.SLDASM
Размотчик бухт(штрипса)/RS125.40.SLDPRT
Размотчик бухт(штрипса)/RS125.51.SLDPRT
Размотчик бухт(штрипса)/RS125.56.SLDPRT
Размотчик бухт(штрипса)/Гайка М12.SLDPRT
Размотчик бухт(штрипса)/RS125.08.SLDPRT
Размотчик бухт(штрипса)/RS125.asm8.SLDDRW
Размотчик бухт(штрипса)/RS125.61.SLDPRT
Размотчик бухт(штрипса)/RS125.asm11.SLDASM
