Крюк однорогий №26 тип Б исполнения 1 ГОСТ 6627-74.

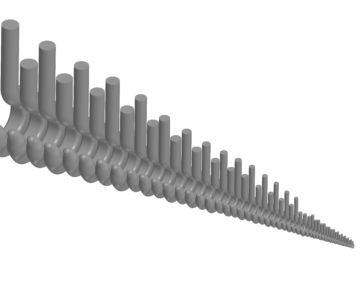

Модель крюка однорогого №26 тип Б исполнения 1 ГОСТ 6627-74. В модели созданы конфигурации всех номеров крюков типа А и Б исполнения 1 по данному ГОСТ. Для возможности использования различными софтами все модели в формате IGES вложены в папку "Модели формат IGES".
При моделировании данной детали обнаружены несоответствия части размеров ГОСТ.При построении профиля по всем размерам ГОСТа в зеве крюка, где сопрягаются сфера r и дуга r1 получается заметная "ступень",тоже самое происходит в месте сопряжения дуги r8 и линии d. Складывается впечатление, что данные размеры измерены с "прорисовки" и математически не прочитывались.
В модели пришлось сделать размер s справочным, а не исполнительным и дугу r8 для некоторых номеров крюков пришлось уменьшить чтобы получить соответствие профиля крюка. Масса крюков отличается от ГОСТ до 5%.

Состав: Модель одной деталью + модели формат IGES Язык документа

Софт: SolidWorks 2010
