Крюки для подъема листового профиля и двутавра.

196

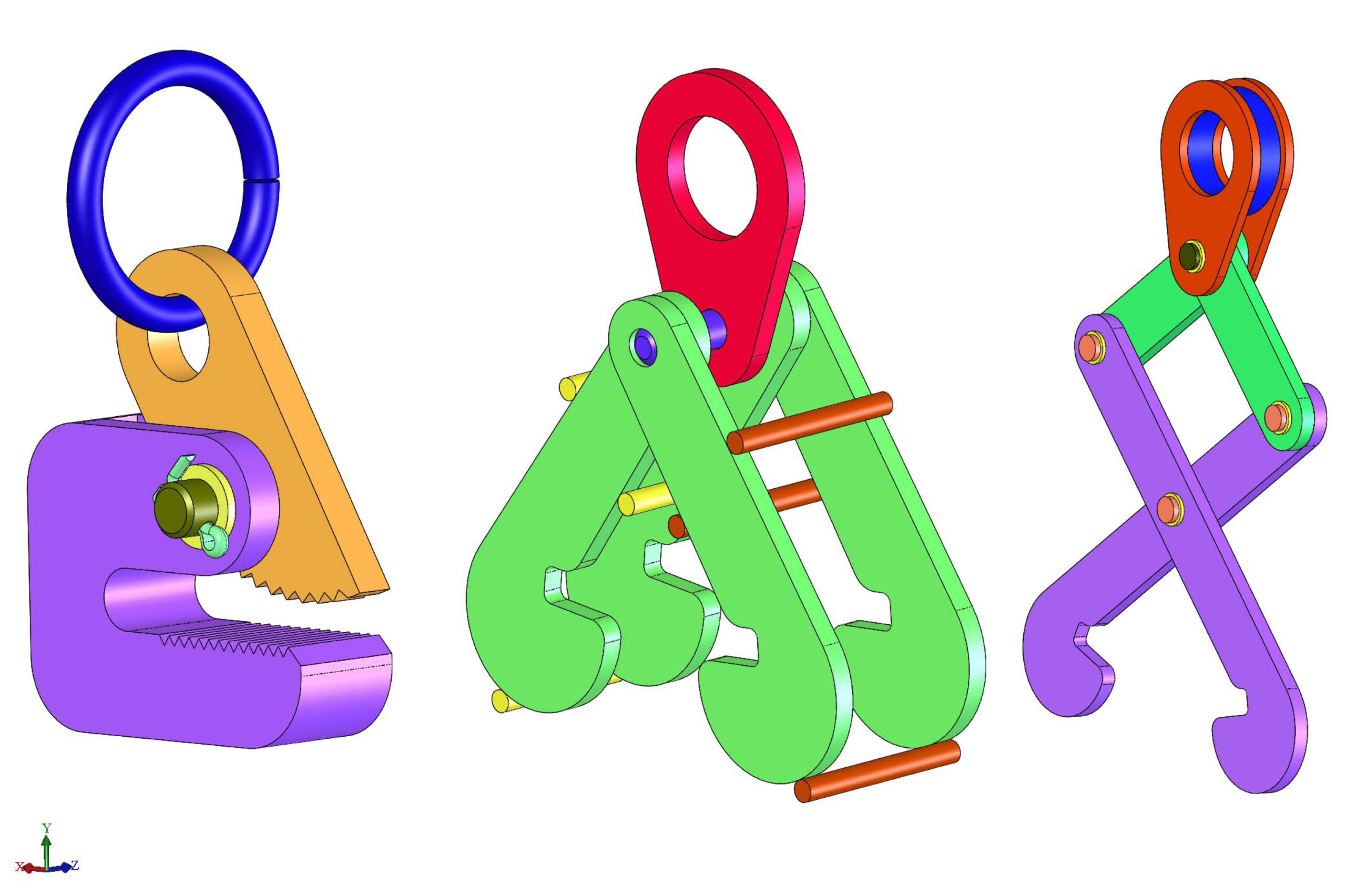

В работе представлены крюки для подъема и транспортировки листового материала и двутаврового профиля. Данные крюки предназначены в качестве вспомогательной оснастки для кран-балок. Возможно поднимать и транспортировать в пределах производственного цеха стандартные листы толщиной до 16 мм, размерами до 1500*6000 мм, а также крупногабаритные листовые заготовки. Крюками для двутавров можно поднимать крупногабаритный двутавровый профиль длиной до 6 м - 12 м. Все зависит от длины используемых чалок на кран-балке.

Крюк Крюки приспособления приспособления для подъема

Автор

TehnicTB

Дата

02.07.2018

Язык

Русский

Состав

3D-сборка, модели деталей, наброски чертежи.

Софт

SolidWorks 2018 Как открыть?

Содержимое архива

Крюк для подъема двутавра
- Ось 1.SLDPRT
- Крюк в сборе.SLDDRW
- Кронштейн.SLDPRT
- Пластина.SLDPRT
- Перемычка 1.SLDPRT
- Крюк.SLDPRT
- Перемычка.SLDPRT
- Крюк в сборе.SLDASM
Крюк для подъема листа до 16 мм
- Кронштейн.SLDPRT
- Шайба 16 ГОСТ 9649-78.SLDPRT
- Крюк для листа до 16 мм.SLDDRW
- Шплинт 5x28 ГОСТ 397-79.sldprt
- Крюк.SLDPRT
- Ось.SLDPRT
- Кольцо.SLDPRT
- Крюк для листа до 16 мм.SLDASM
Крюк для подъема двутавра 2
- Крюк 1.SLDPRT
- Скоба.SLDPRT
- Ось 3.SLDPRT
- Крюк в сборе 1.SLDDRW
- Кронштейн 1.SLDPRT
- Пластина.SLDPRT
- Крюк в сборе 1.SLDASM
- Ось 2.SLDPRT
- Кольцо 1.SLDPRT
- Шайба.SLDPRT
