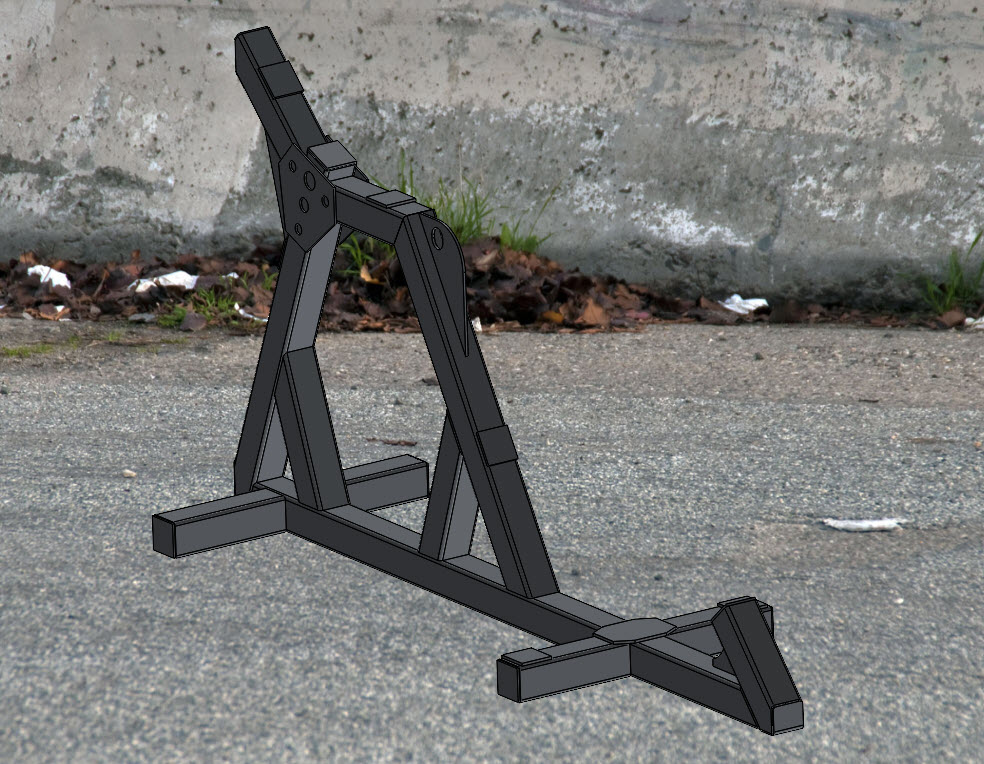

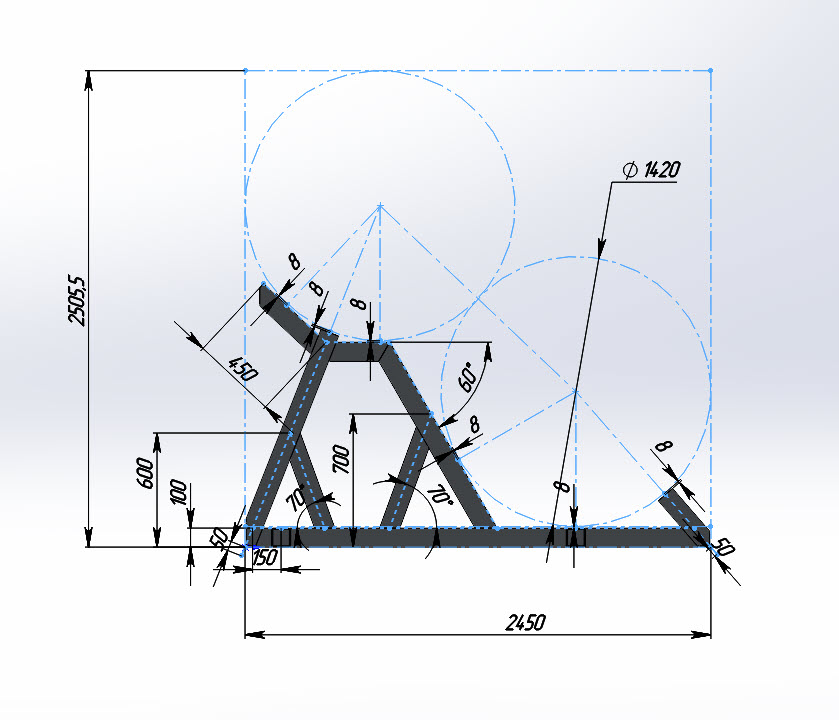

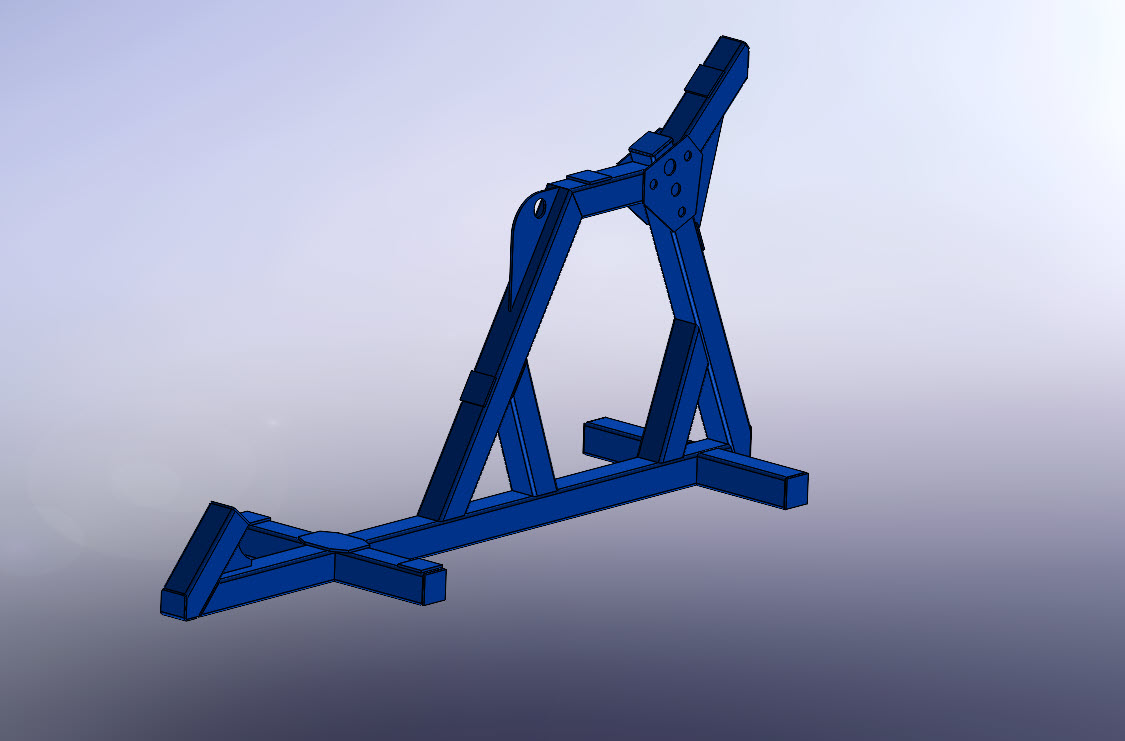

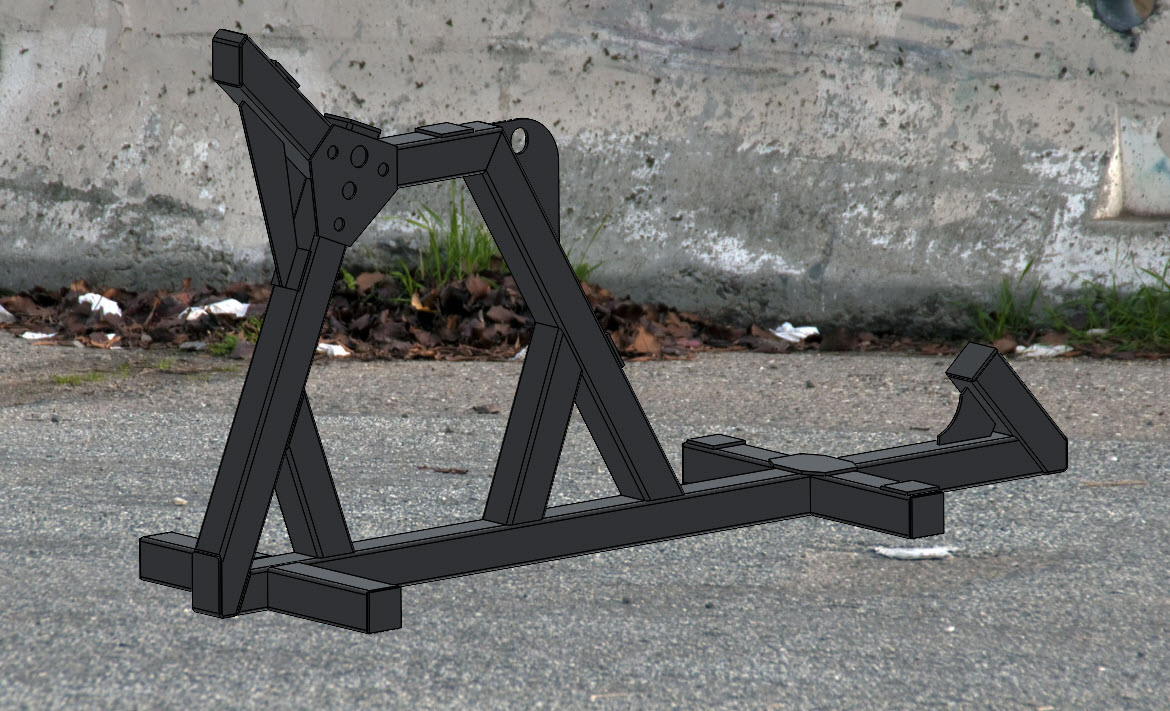

Модель ложемента разработана для изготовления ложемента. Применяется при транспортировке труб большого диаметра в кузове полуприцепа автомобиля. Проверена под нагрузкой в программе SolidWorks Simulation. Позволяет перевозить две трубы ф1420 в обычном тентованном полуприцепе. Позволяет значительно экономить метал (в отличии от аналогов) при производстве за счёт продуманного дизайна. Разрабатывал и рассчитывал сам. Есть чертежи КД.
