Модель роликого ложемента для различных цилиндрических емкостей

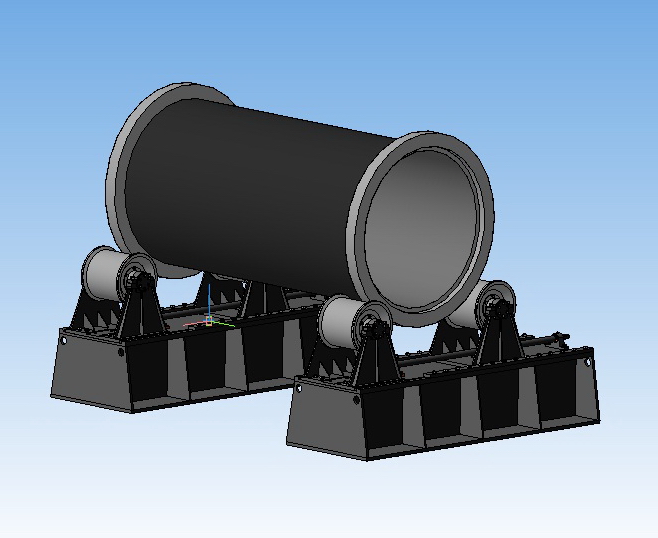

Ложемент предназначен для установки на него различных цилиндрических емкостей для дальнейшего визуального осмотра на наличие наружных дефехтов. Грузоподъемность , кг - 30000, диаметры корпусов обрабатываемых изделий, мм - 600...2100, диапазон перемещения ролика (замер между осями), мм - 600...1505, перемещение ролика беступенчатое - винтовое.

Состав: 3D Сборка и ассоциированные чертежи Язык документа

Софт: КОМПАС-3D 14 SP1

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Такелаж / Модель роликого ложемента для различных цилиндрических емкостей

Просмотр файлов
Ложемент с роликами - АП 29570.000\Модели\Винт - АП 29570.001.m3d
Ложемент с роликами - АП 29570.000\Модели\Втулка - АП 29570.003.m3d
Ложемент с роликами - АП 29570.000\Модели\Гайка - АП 10822.162.m3d
Ложемент с роликами - АП 29570.000\Модели\Для планировки.a3d
Ложемент с роликами - АП 29570.000\Модели\Корпус\Корпус.m3d
Ложемент с роликами - АП 29570.000\Модели\Кронштейн - АП 10822.163.m3d
Ложемент с роликами - АП 29570.000\Модели\Кронштейн - АП 10822.168.m3d
Ложемент с роликами - АП 29570.000\Модели\Ложемент с роликами - АП 29570.000.a3d
Ложемент с роликами - АП 29570.000\Модели\Опора - АП 10822.165.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Вал - АП 10822.176.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Втулка распорная - АП 10822.177.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Деталь.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Корпус - АП 10822.190.a3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Крышка - АП 10822.178.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Крышка - АП 10822.179.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Крышка - АП 10822.181.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Опора роликовая - АП 10822.180.a3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Пластина - АП 10822.185.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Плита - АП 10822.187.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Ребро 30-270-6 Ст3сп СТП 415-4-69.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Ребро 30-320-6 Ст3сп СТП 415-4-69.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Ребро 90-90-6 Ст3сп СТП 415-4-69.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Ролик - АП 10822.175.m3d
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180\Стойка - АП 10822.186.m3d
Ложемент с роликами - АП 29570.000\Модели\Планка - АП 10822.164.m3d
Ложемент с роликами - АП 29570.000\Модели\Планка - АП 29570.002.m3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Боковина - АП 29570.015.m3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Пластина - АП 29570.012.m3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Плита - АП 29570.011.m3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Плита - АП 29570.013.m3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Рама - АП 29570.010.a3d
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010\Ребро - АП 29570.014.m3d
Ложемент с роликами - АП 29570.000\Чертежи\Винт - АП 29570.001.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Втулка - АП 29570.003.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Ложемент с роликами - АП 29570.000.spw
Ложемент с роликами - АП 29570.000\Чертежи\Ложемент с роликами Сборочный чертеж - АП 29570.000 СБ.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Планка - АП 29570.002.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010\~$ма Сборочный чертеж - АП 29590.010 СБ.cd~
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010\Боковина - АП 29570.015.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010\Рама - АП 29570.010.spw
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010\Рама Сборочный чертеж - АП 29570.010 СБ.cdw
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010\Ребро - АП 29570.014.cdw
Ложемент с роликами - АП 29570.000\Модели\Корпус
Ложемент с роликами - АП 29570.000\Модели\Опора роликовая - АП 10822.180
Ложемент с роликами - АП 29570.000\Модели\Рама - АП 29570.010
Ложемент с роликами - АП 29570.000\Чертежи\Рама - АП 29570.010
Ложемент с роликами - АП 29570.000\Модели
Ложемент с роликами - АП 29570.000\Чертежи
Ложемент с роликами - АП 29570.000
