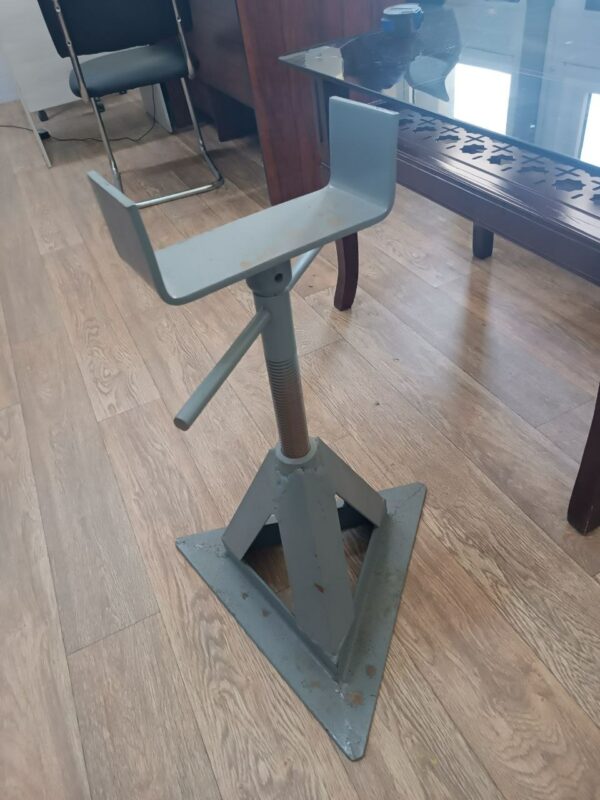

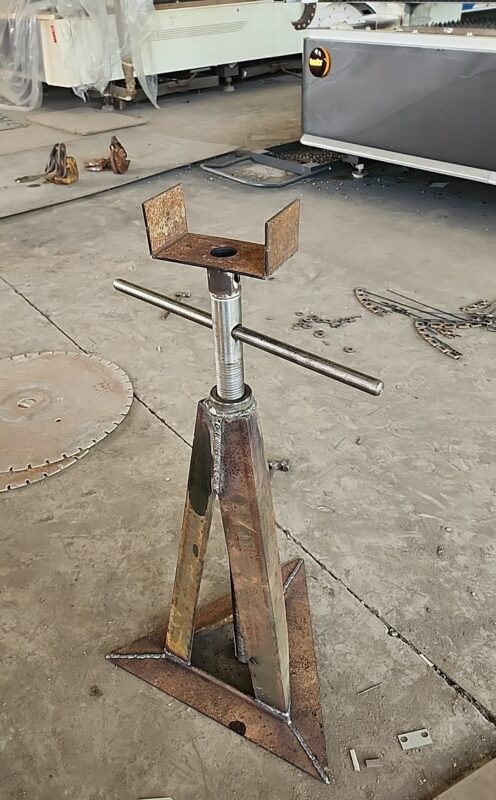

Опора монтажная регулируемая.

114

300

Технические характеристики:
1. Наименование изделия: Опора монтажная регулируемая.
2. Назначение изделия: для временной установки, выверки по высоте и фиксации конструкций, оборудования или монтажных элементов при раб. высоте от 900 мм до 1500мм..
3. Тип регулировки: винтовой, ручной.
4. Резьба винта: М42х4,5.
5. Грузоподъемность рабочая: не более 1,0 т при центральном статическом нагружении.
6. Допускается эксплуатация только при осевом приложении нагрузки, без ударных и боковых воздействий.
7. Изделие предназначено для работы в неагрессивной среде при положениях, исключающих опрокидывание и перекос.

Домкрат винтовой Монтажная опора

Автор

Ш М

Дата

27.04.2026

Язык

Русский

Состав

Модели, Чертежи, Спецификация

Софт

КОМПАС-3D v23 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- photo_2026-04-20_11-34-10.jpg
- photo_2026-04-27_16-24-52.jpg
- s4 - Lazer.frw
- Без имени.png
- Болт спец.m3d
- Болт спец _ 0012.008.cdw
- Винт.m3d
- Винт _ 0012.004.cdw
- Втулка.m3d
- Втулка _ 0012.003.cdw

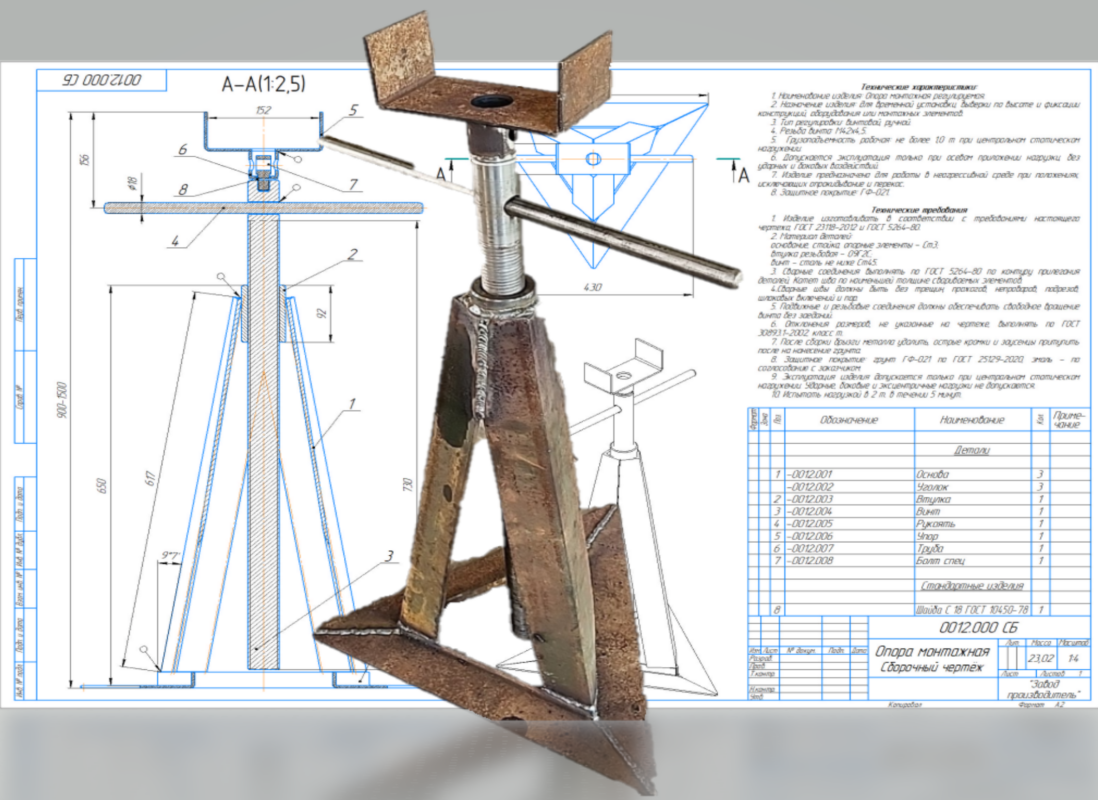

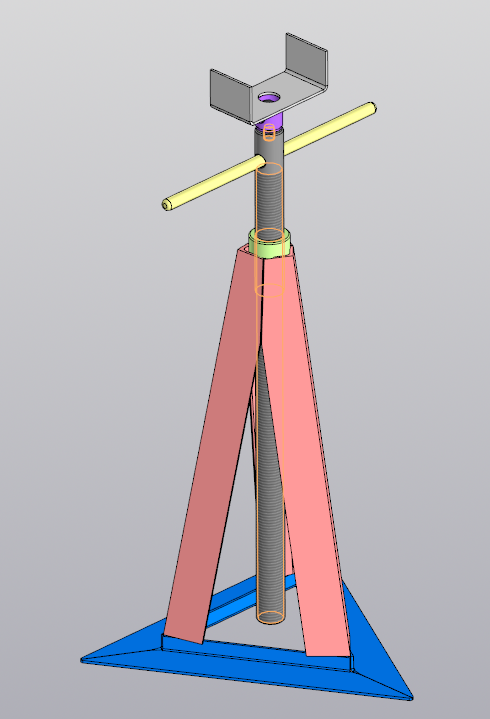

- Опора монтажная Сборочный чертёж _ 0012.000 СБ.a3d
- Опора монтажная Сборочный чертёж _ 0012.000 СБ.cdw
- Опора монтажная Сборочный чертёж _ 0012.000 СБ.stp
- Основа.m3d
- Основа _ 0012.001.cdw
- Рукоять.m3d
- Рукоять _ 0012.005.cdw
- Труба.m3d
- Труба Сборочный чертеж _ 0012.007 СБ.cdw
- Уголок.m3d
- Уголок _ 0012.002.cdw
- Упор.m3d
- Упор _ 0012.006.cdw

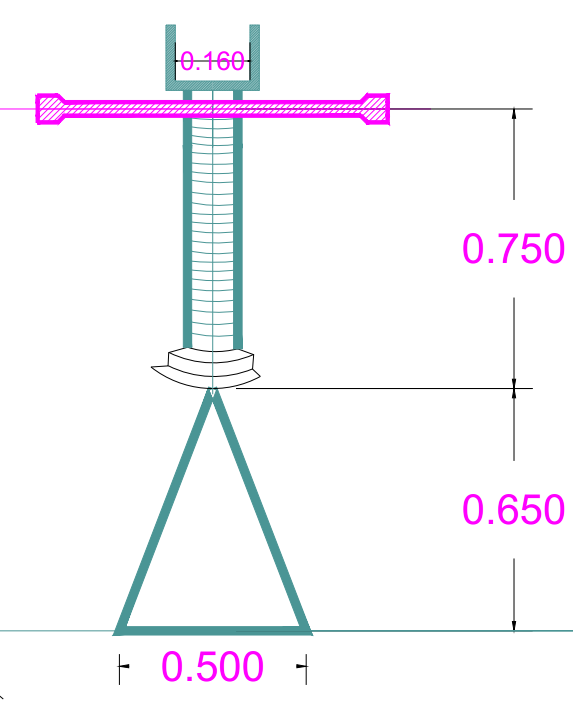

- Эскиз.png
