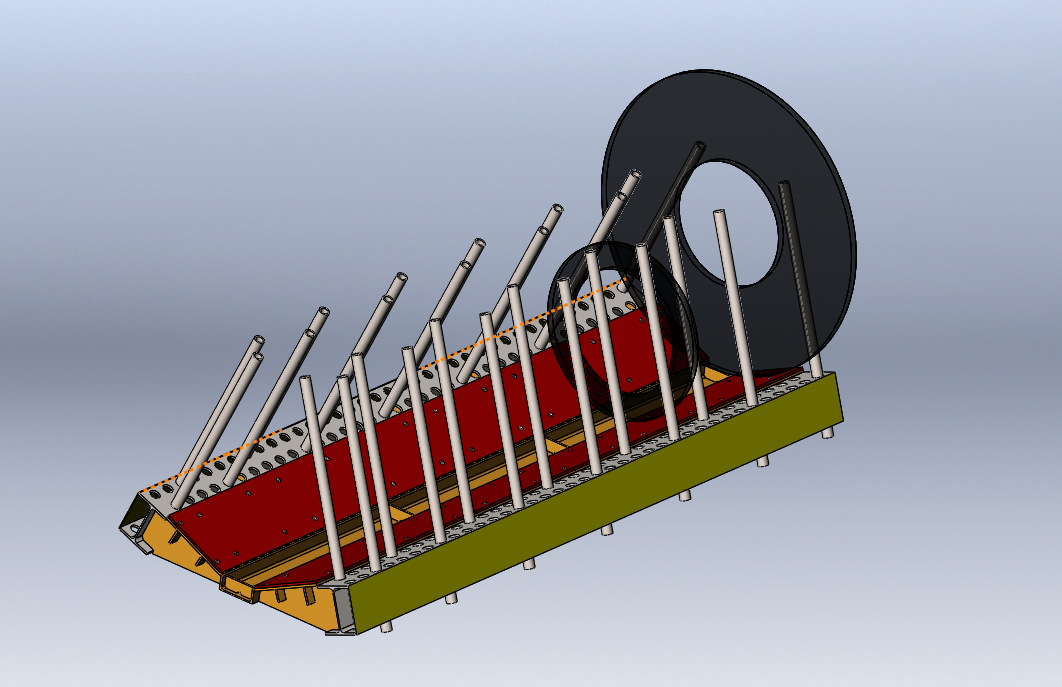

Поддон для складирования рулонной продукции

Поддон с пазами для размещения рулонных изделий разной ширины (листовой металл в рулонах, бабины с проволокой, кабелем и т.д) и фиксацией от падения с помощью труб. Габаритные размеры: 3000х1160 мм. Максимальная нагрузка до 10 тонн. Максимальный диаметр рулона - 1200мм

Состав: 3D Сборка поддона с деталями

Софт: SolidWorks 2017

Файлы:
Поддон/
Поддон/Г.40.162.01.002 Платик.SLDPRT
Поддон/Г.40.162.01.000 Рама.SLDASM
Поддон/Г.40.162.01.003 Опора.SLDPRT
Поддон/Г.40.162.01.004 Накладка.SLDPRT
Поддон/Г.40.162.00.000 Поддон.SLDASM
Поддон/Г.40.162.00.002 Труба.SLDPRT
Поддон/Г.40.162.01.005 Ребро.SLDPRT
Поддон/Г.40.162.01.001 Балка.SLDPRT
Поддон/Г.40.162.01.006 Стенка.SLDPRT
Поддон/Рулон.SLDPRT
Поддон/Г.40.162.01.007 Балка_двутавр 20Ш1.SLDPRT
Поддон/Винт В2.М10-6gx20.48.019 ГОСТ 17475-80.SLDPRT
Поддон/Г.40.162.00.001 Подложка.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

Подвесная установка для фиксация стрейч-плёнкой продукции на поддоне с возможностью вертикального перемещения рулона плёнки
Рейтинг: 400
Софт: КОМПАС-3D 16
Состав: 3D сборки , модели
0
0
6
96
Подвесная установка для фиксация стрейч-плёнкой продукции на поддоне с возможностью вертикального перемещения рулона плёнки

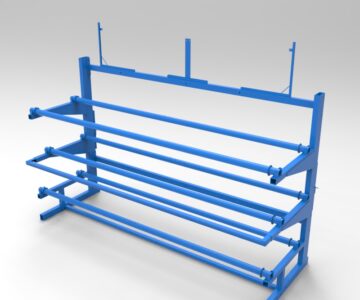

Стеллаж рулонный
