Размер внутр. ширина кольца, мм наружн. ширина кольца, мм раб.нагрузка, т масса, кг
М6 20 36 0.07 0.04
М8 20 36 0.14 0.05
М10 25 45 0.23 0.09
М12 30 53 0.34 0.16
М14 35 60 0.49 0.23
М16 35 62 0.7 0.24
М20 40 71 1.2 0.35
М24 50 90 1.8 0.70
М30 60 109 3.6 1.32
М36 70 128 5.1 2.08
М42 80 147 7 3.11
М48 90 168 8.6 5.02
М56 100 187 11.5 6.69
М64 110 208 16 9.30
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -
- Рым гайка 582 (с М6 по М64)
Рым гайка 582 (с М6 по М64)
0
122
1922
29
2
20
Содержимое архива
-
Рым-гайка 582 М56.SLDPRT
-
Рым-гайка 582 М48.SLDPRT
-
Рым-гайка 582 М64.SLDPRT
-
Рым-гайка 582 М8.SLDPRT
-
Рым-гайка 582 М36.SLDPRT
-
Рым-гайка 582 М14.SLDPRT
-
Рым-гайка 582 М10.SLDPRT
-
Рым-гайка 582 М24.SLDPRT
-
Рым-гайка 582 М42.SLDPRT
-
Рым-гайка 582 М16.SLDPRT
-
Рым-гайка 582 М30.SLDPRT
-
Рым-гайка 582 М12.SLDPRT
-
Рым-гайка 582 М20.SLDPRT
-

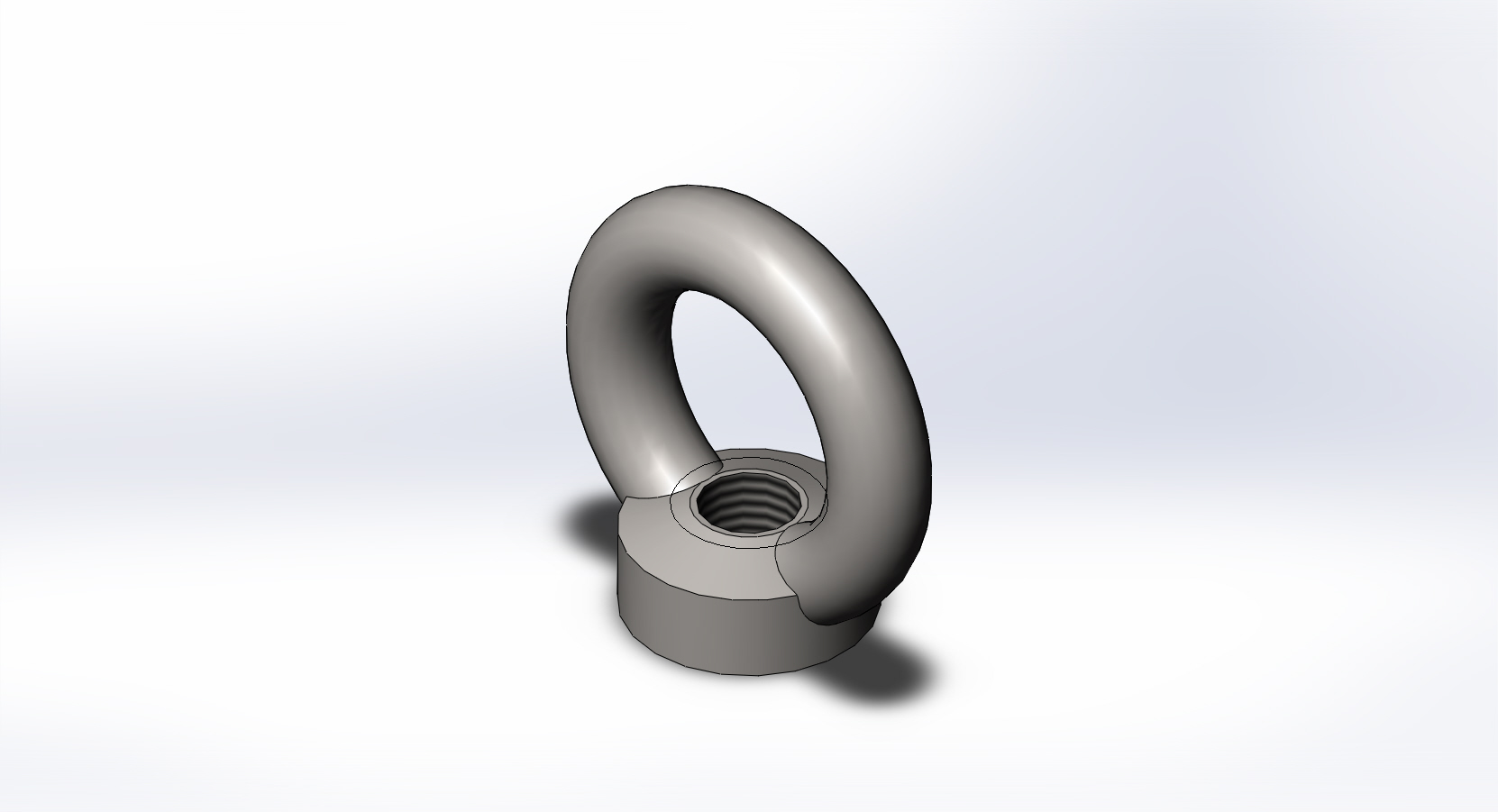

Рым-гайка 582 М12.JPG
-
Рым-гайка 582 М6.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Комментарии
2
Чтобы оставить комментарий, необходимо войти
Я благодарю автора за его работы, но что мне делать, если у меня CAD а не Solidworks? Мб имеет смысл предлагать файлы к скачиванию для разных программ? Хотя бы для 3х?
Большая часть модели интересна с историей построения. Существуют онлайн конвертеры под STEP и открывайте везде где хотите.
