Талреп М56

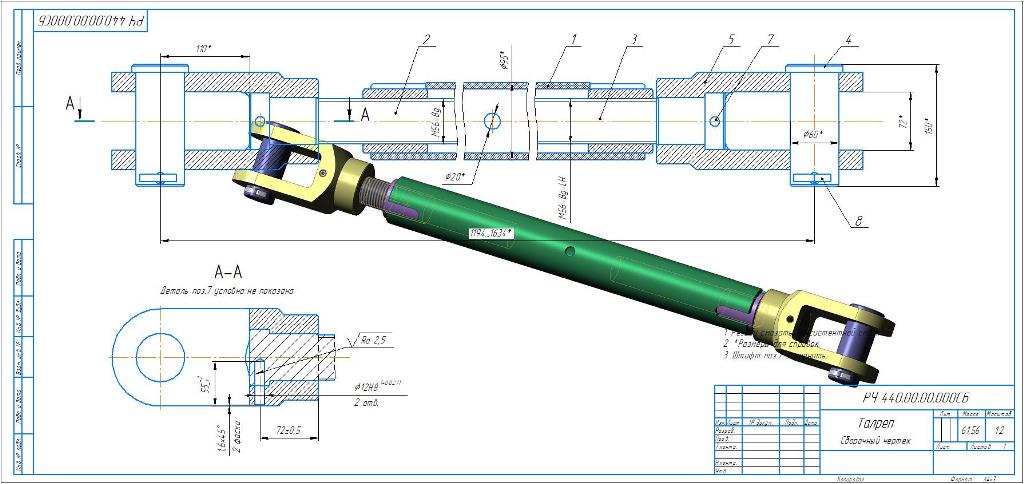

Талреп - это устройство для натяжения канатов, растяжек, тросов. Состоит из корпуса, двух винтов и двух вилок с пальцами для крепления канатов. В корпусе две втулки с правой и левой резьбой М56, соответственно винты также с правой и левой резьбой. Длина между пальцами регулируется от 1194 до 1634.

Состав: 3D Сборка

Софт: КОМПАС-3D 16

Файлы:
Талреп/
Талреп/РЧ 440.00.00.000 _ Талреп.cdw
Талреп/РЧ.440.10.00.002 _ Втулка.cdw
Талреп/РЧ.440.10.00.002-01 _ Втулка лев.m3d
Талреп/РЧ 440.10.00.000 _ Муфта.a3d
Талреп/РЧ 440.00.00.000 СП_ Талреп.spw
Талреп/РЧ.440.10.00.002 _ Втулка.m3d
Талреп/РЧ 440.000.003 _ Вилка.cdw
Талреп/РЧ 440.000.002 _ Палец.cdw
Талреп/РЧ 440.00.00.001-01 _ Винт М56 левая.m3d
Талреп/РЧ 440.00.00.001 _ Винт.m3d
Талреп/РЧ 440.10.00.000 СБ _ Муфта.cdw
Талреп/РЧ 440.00.00.003 _ Вилка.m3d
Талреп/РЧ 440.10.00.001 _ Корпус.m3d
Талреп/РЧ 440.00.00.002 _ Палец.m3d
Талреп/РЧ 440.00.00.001 _ Винт.cdw
Талреп/РЧ 440.10.00.000 СП_ Муфта.spw
Талреп/РЧ 440.10.00.001 _ Корпус.cdw
Талреп/РЧ 440.00.00.000 _ Талреп.a3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
