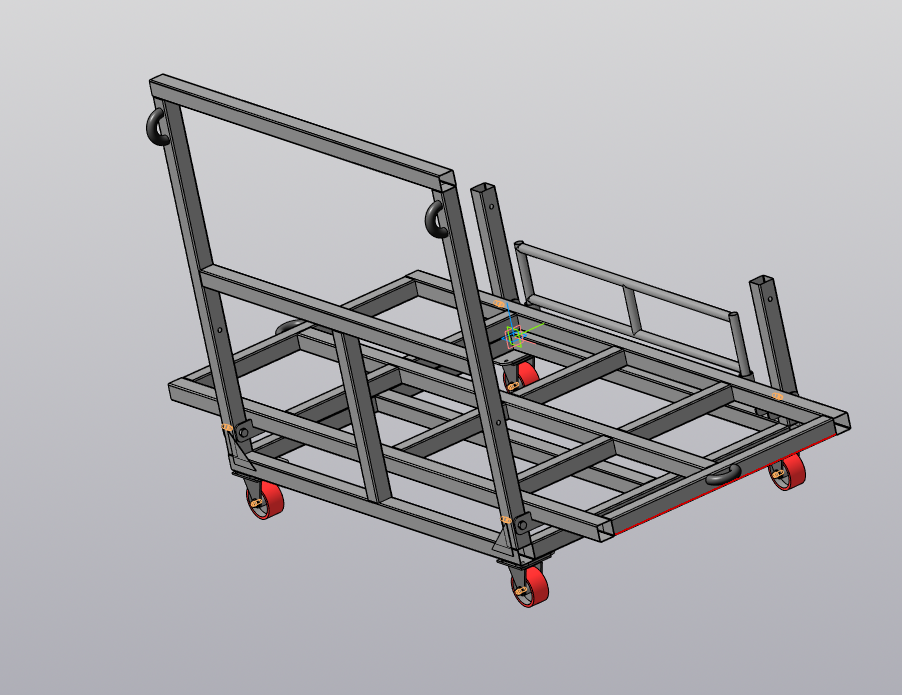

Тележка платформа уровневая

Тележка-платформа уровневая предназначена для транспортировки листовых, трубных или иных материалов. Расчетная распределенная нагрузка выдерживаемая каркасом составляет 1.2т. Каркас выполнен из проф. трубы квадратного сечения 50х2. Один борт данной тележки съемный, что облегчает погрузку и разгрузку тележки. Высота платформы от уровня пола варьируется как 300мм так и 600мм(присутствуют отверстия на раме). Габариты 2000х900х1400мм.

Состав: 3D Сборка

Софт: КОМПАС-3D 17

Файлы:
Каркас платформы.m3d
Уровневая тележка для перевозки кожухов.a3d
Поручень.m3d
Проушина.m3d
Косынка на каркас.m3d
Каркас тележки Е028.m3d
Втулка .m3d
Ролик _ РКБ.00.20 МД.m3d
Колесо в сборе _ РКБ.03.00 ЭСБ.a3d
Калач.m3d
Поручень маленький.m3d
Опора ролика _ РКБ.00.21 МД.m3d
Настил.m3d
Пластина 6х125х110(4радиуса20).m3d
