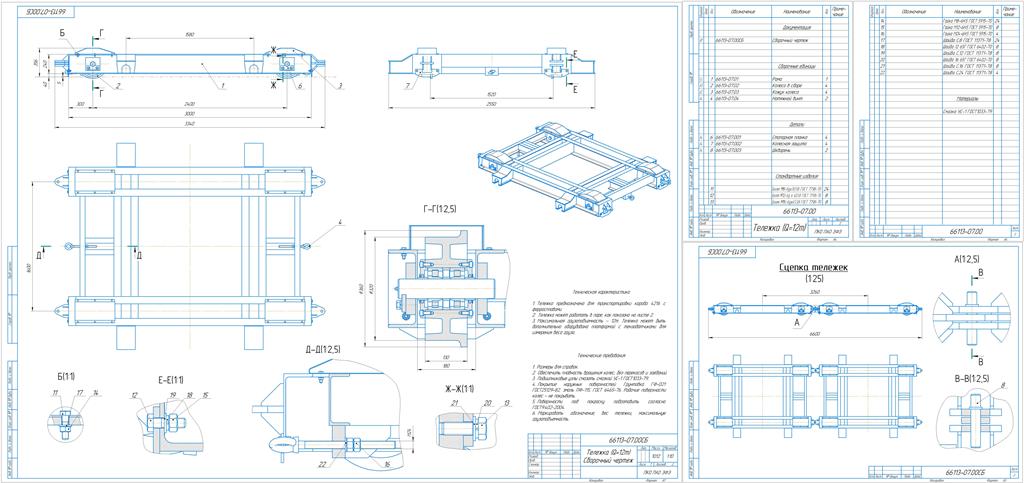

Тележка предназначена для транспортировки короба с ферросплавами. Тележка может работать в паре. Максимальная грузоподъёмность - 12 т. Тележка может быть дополнительно оборудована платформой с тензодатчиками для измерения веса.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Тележка весоизмерительная
Тележка весоизмерительная
0
0
20
0
0
100
Автор
Александр
Васин
Дата
21.09.2023
Язык
Русский
Состав
Сборочный чертеж (СБ), спецификация и вся деталировка
Софт
КОМПАС-3D 16.1
Как открыть?
Содержимое архива
-
Тележка весоизмерительная КД
-
66113-07.001 - Стопорная планка.cdw
-
66113-07.002 - Колесная защита.cdw
-
66113-07.003 Шкворень.cdw
-
66113-07.00СБТележка Q=12т.cdw
-
66113-07.00СПТележка Q=12т.a3d.spw
-
66113-07.01 СБ - Рама.cdw
-
66113-07.01 СП - Рама.spw
-
66113-07.01.001 - Главная балка.cdw
-
66113-07.01.002 - Балка концевая.cdw
-
66113-07.01.003 - Перемычка.cdw
-
66113-07.01.004 - Платик.cdw
-
66113-07.01.005 - Платик.cdw
-
66113-07.01.006 - Консоль.cdw
-
66113-07.01.007 - Пластина верхняя.cdw
-
66113-07.01.008 - Пластина торцевая.cdw
-
66113-07.01.009 - Ухо.cdw
-
66113-07.01.010 - Ребро.cdw
-
66113-07.01.011 - Балка.cdw
-
66113-07.01.012 - Поперечина.cdw
-
66113-07.01.013 - Пластина.cdw
-
66113-07.01.014 - Ребро.cdw
-
66113-07.02.001 Колесо.cdw
-
66113-07.02.002 Ось.cdw
-
66113-07.02.003 Крышка.cdw
-
66113-07.02.004 Втулка упорная.cdw
-
66113-07.02.005 Втулка распорная.cdw
-
66113-07.02.006 Втулка распорная.cdw
-
66113-07.02СБ Колесо в сборе.cdw
-
66113-07.02СП Колесо в сборе.spw
-
66113-07.03 СБ - Кожух колеса.cdw
-
66113-07.03 СП - Кожух колеса.spw
-
66113-07.03.001 - Стенка верхняя.cdw
-
66113-07.03.002 - Боковина.cdw
-
66113-07.04.001 Шпилька.cdw
-
66113-07.04СБ Натяжной винт.cdw
-
66113-07.04СП Натяжной винт.spw
-
