Траверса для плит дорожных ПДН 14 предназначается для аккуратного извлечения готового изделия из формы и последующего перемещения по цеху/полигону. Габаритные размеры (без цепей и крюков) - 5120х2170х760мм, вес - 731кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -
- Траверса для плит ПДН-14
Траверса для плит ПДН-14
0
6
220
1
0
80
Сообщить о проблеме
Автор
Павел Гнездилов
Дата
19.06.2024
Язык
Русский
Состав
3D-сборка (кроме цепей и грузовых крюков), чертежи на изготовление, dxf-файлы для резки.
Софт
КОМПАС-3D 20.0
Как открыть?
Отзывов пока нет
Содержимое архива
-
10мм 4шт Лист 10х196х230.dxf
-
10мм 4шт Лист 10х196х230.frw
-
10мм 4шт Накладка.dxf
-
10мм 4шт Накладка.frw
-
10мм 4шт Ребро.dxf
-
10мм 4шт Ребро.frw
-
10мм 8шт Лист10х190х280.dxf
-
10мм 8шт Лист10х190х280.frw
-
16мм 4шт Лист16х120х270.dxf
-
16мм 4шт Лист16х120х270.frw
-
16мм 4шт Проушина2.dxf
-
16мм 4шт Проушина2.frw
-
30мм 1шт Проушина.dxf
-
30мм 1шт Проушина.frw
-

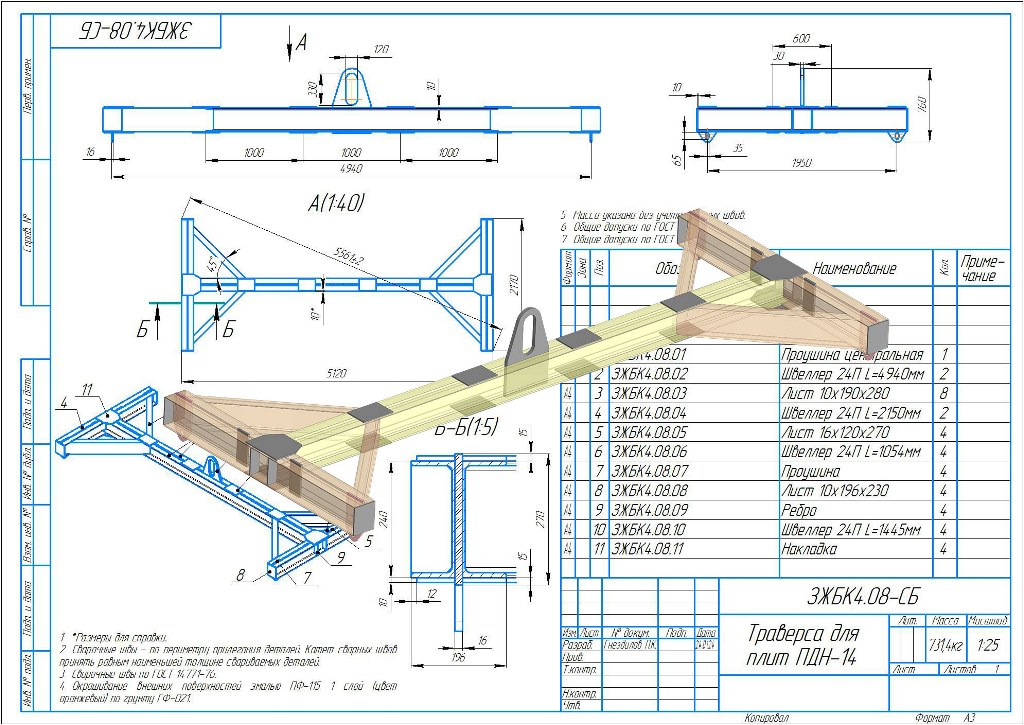

ЗЖБК4.08-СБ - Траверса для плит ПДН-14.a3d
-
ЗЖБК4.08-СБ - Траверса для плит ПДН-14.cdw
-
ЗЖБК4.08-СБ - Траверса для плит ПДН-14.pdf
-
ЗЖБК4.08.01 - Проушина центральная.cdw
-
ЗЖБК4.08.01 - Проушина центральная.m3d
-
ЗЖБК4.08.01 - Проушина центральная.pdf
-
ЗЖБК4.08.02 - Швеллер 24П L=4940мм.cdw
-
ЗЖБК4.08.02 - Швеллер 24П L=4940мм.m3d
-
ЗЖБК4.08.02 - Швеллер 24П L=4940мм.pdf
-
ЗЖБК4.08.03 - Лист 10х190х280.cdw
-
ЗЖБК4.08.03 - Лист 10х190х280.m3d
-
ЗЖБК4.08.03 - Лист 10х190х280.pdf
-
ЗЖБК4.08.04 - Швеллер 24П L=2150мм.cdw
-
ЗЖБК4.08.04 - Швеллер 24П L=2150мм.m3d
-
ЗЖБК4.08.04 - Швеллер 24П L=2150мм.pdf
-
ЗЖБК4.08.05 - Лист 16х120х270.cdw
-
ЗЖБК4.08.05 - Лист 16х120х270.m3d
-
ЗЖБК4.08.05 - Лист 16х120х270.pdf
-
ЗЖБК4.08.06 - Швеллер 24П L=1054мм.cdw
-
ЗЖБК4.08.06 - Швеллер 24П L=1054мм.m3d
-
ЗЖБК4.08.06 - Швеллер 24П L=1054мм.pdf
-
ЗЖБК4.08.07 - Проушина.cdw
-
ЗЖБК4.08.07 - Проушина.m3d
-
ЗЖБК4.08.07 - Проушина.pdf
-
ЗЖБК4.08.08 - Лист 10х196х230.cdw
-
ЗЖБК4.08.08 - Лист 10х196х230.m3d
-
ЗЖБК4.08.08 - Лист 10х196х230.pdf
-
ЗЖБК4.08.09 - Ребро.cdw
-
ЗЖБК4.08.09 - Ребро.m3d
-
ЗЖБК4.08.09 - Ребро.pdf
-
ЗЖБК4.08.10 - Швеллер 24П L=1445мм.cdw
-
ЗЖБК4.08.10 - Швеллер 24П L=1445мм.m3d
-
ЗЖБК4.08.10 - Швеллер 24П L=1445мм.pdf
-
ЗЖБК4.08.11 - Накладка.cdw
-
ЗЖБК4.08.11 - Накладка.m3d
-
ЗЖБК4.08.11 - Накладка.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
