Опалубочный чертеж плиты ПДН-14

0
0
46
1
0
50

Белорусский Национальный Технический Университет. Кафедра строительные конструкции. Чертеж по дисциплине: "Железобетонные и каменные конструкции". На тему: "Опалубочный чертеж плиты ПДН". Минск 2015 г.

Исходные данные плита ПДН 6000х2000х140. В данной работе рассматривается Опалубочный и рабочий чертежи

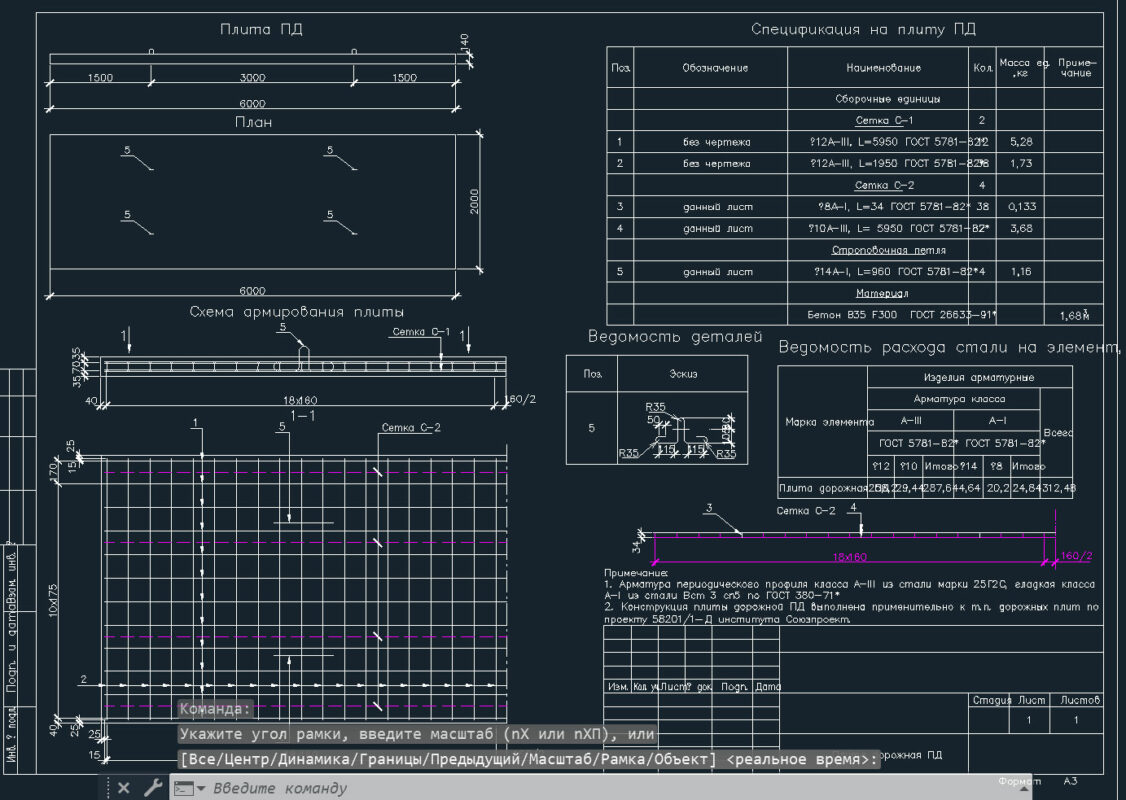

плиты ПДН - 14V, схема армирования и техническая спецификация стали (это все один лист). Бонусом добавлен еще один чертеж плиты ПД. записка только 3й раздел, 13 листов:
3 КОНСТРУКЦИЯ ИЗДЕЛИЯ
3.1 Требования к основным видам продукции
3.2 Требования к точности изготовления плит
3.3 Требования к качеству поверхностей и внешнему виду плит
3.4 Приемка
3.5 Транспортирование и хранение
3.6 Расчет конструкции изделия
3.6.1 Определение величины предварительного напряжения в арматуре


Сообщить о проблеме
Автор
user-avatar viku7ya
Дата
23.05.2025
Язык
Русский
Состав

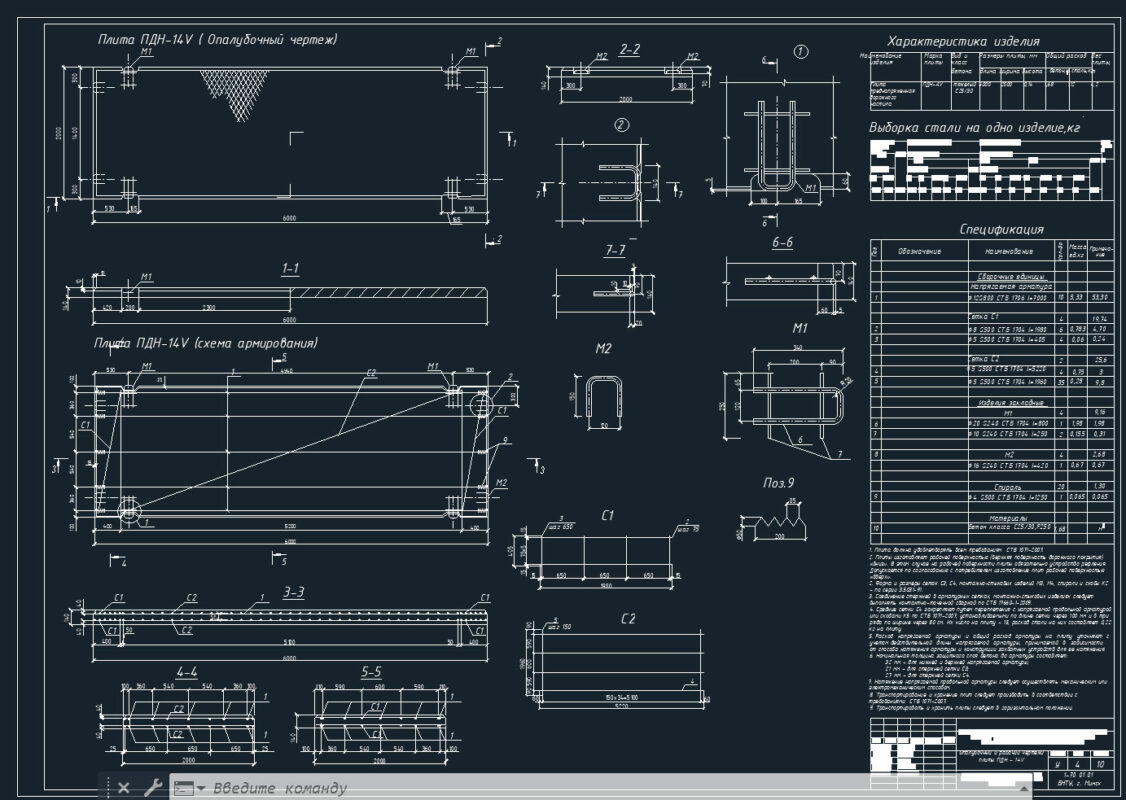

1 лист: Опалубочный чертеж, схема армирования, сетки арматурные С1, С2, петля М1, М2, спираль, скоба К1, разрезы, узлы
Софт
AutoCAD 2007 Как открыть?
Содержимое архива
  • Опалубочный чертеж плиты ПДН+ расчет
    • 3 КОНСТРУКЦИЯ ИЗДЕЛИЯ.docx
    • Опалубочный чертеж плиты ПДН.dwg
  • Плита ПД.dwg
