Траверса для подъёма и перемещения колонн железобетонных в вертикальном положении

ПРОСЬБА НЕ СЧИТАТЬ НАРУШЕНИЕМ ОТСУТСТВИЕ ТАКЕЛАЖНЫХ СКОБ В СБОРКЕ Т.К. Я НИЖЕ ДАЮ НА НИХ ССЫЛКУ. ИХ ТОЖЕ Я РАЗМЕЩАЛ.

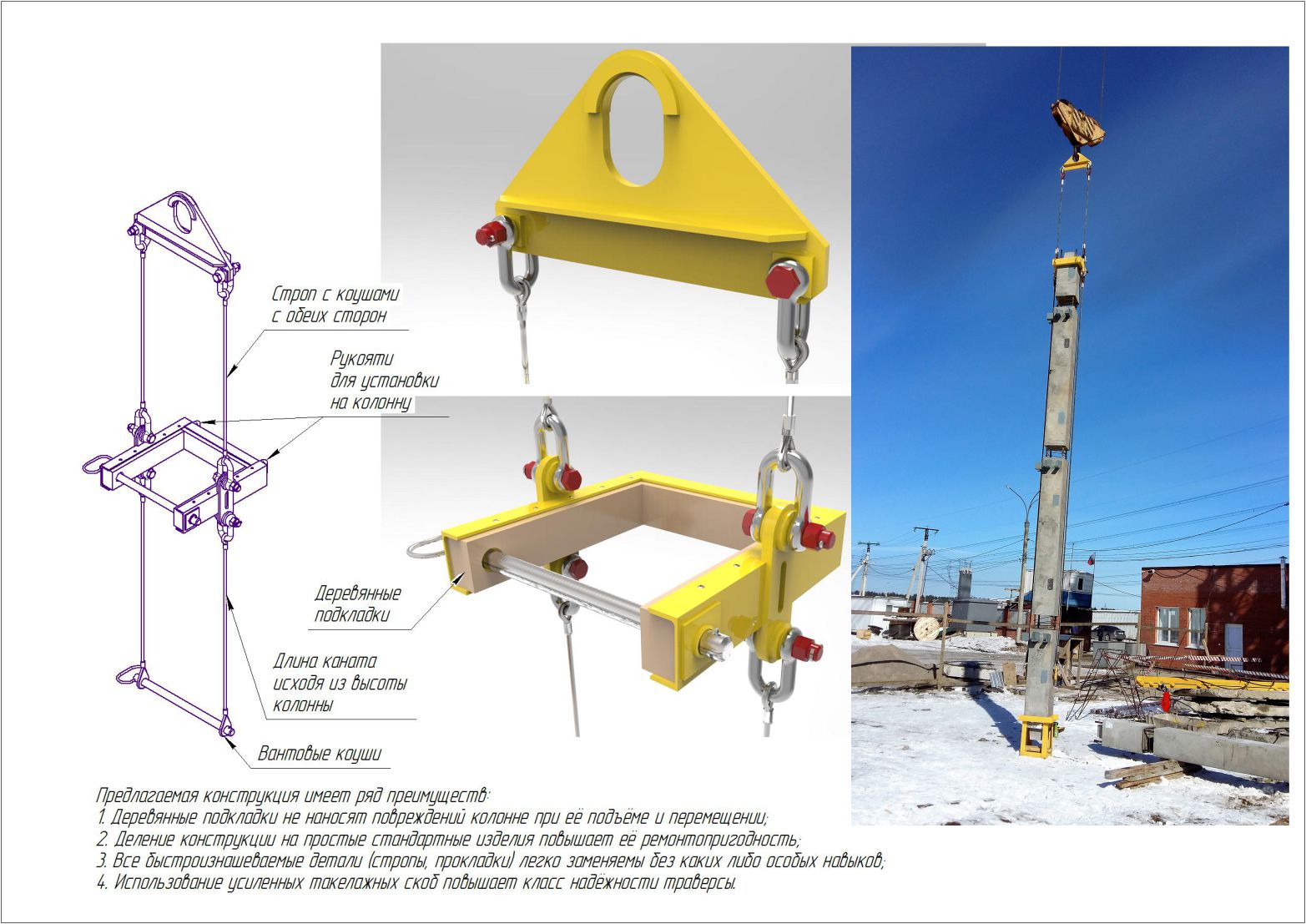

Траверса предназначена для подъёма колонны из горизонтального положения и перемещения в вертикальном. Особенностью этой траверсы является отсутствие необходимости подниматься на верх колонны для её освобождения после монтажа колонны в кондукторе (можно взять отсюда /transport/stroitelnaja_tehnika/konduktor-dlya-montazha-zhelezobetonnyih-kolonn.html). Траверса отпускается извлечением оси в нижней части захвата колонны. Рассчитана на грузоподъёмность до 16 тонн. Сборка ссылается на недостающий файл (скоба такелажная) - можно взять здесь : /mashinostroenie-i-mehanika/ptu/takelazh/takelazhnyie-skobyi-8-5-t.html . Считаю честным предложить скачать отдельно, если кому надо. Не надо - и без них можно прожить.

Состав: 3D сборка + чертежи + спецификация встроенная Язык документа

Софт: КОМПАС-3D 16 SP1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Такелаж / Траверса для подъёма и перемещения колонн железобетонных в вертикальном положении

Шайба _ С-КВ400.01.00.03.cdw
Бревненько.m3d
бревно.m3d
Крюк условно.m3d
малая шайба.m3d
Накладка.m3d
накладь.m3d
Палец.m3d
Проушина.m3d
ребро.m3d
ручка.m3d
Строп условно.m3d
Траверса.m3d
труба.m3d
шайба.m3d
шайбец.m3d
швеллер 2.m3d
Швеллер.m3d
корсет.a3d
Сборка.a3d
Связка петлевая.a3d
траверса.a3d
Связка петлевая.spw
траверса.spw
Корпус корсета _ С-КВ400.01.01.00 СБ.cdw
Корсет траверсы _ С-КВ400.01.00.00 СБ.cdw
Накладка _ С-КВ400.01.00.02.cdw
Накладка _ С-КВ400.02.00.02.cdw
Ось упорная _ С-КВ400.01.00.02.cdw
Плита _ С-КВ400.02.00.01.cdw
Проставка _ С-КВ400.01.00.01.cdw
Проушина _ С-КВ400.01.00.01.cdw
Ребро _ С-КВ400.02.00.03.cdw
Ручка _ С-КВ400.01.00.04.cdw
Траверса подвесная _ С-КВ400.02.00.00 СБ.cdw
Траверса специальная колонная С-КВ-400.9-У1 _ С-КВ400.00.00.00 СБ.cdw
Чертеж.cdw
