Упорно-поворотный механизм трубопровода

Упорно-поворотный механизм трубопровода предназначен для регулирования угла поворота трубопровода (в подвесном состоянии) между элеватором (бункером) и питателем сыпучих веществ. Условный диаметр механизма Ду160. Материал исполнения Сталь 45. Файл содержит 3Д-Модель со всей деталировкой и всю документацию (СБ+деталировка)

Состав: 3Д сборка, деталировка, вся конструкторская документация

Софт: КОМПАС-3D 20

Файлы:
Поворотно-упорный механизм/Выход.m3d
Поворотно-упорный механизм/КД/
Поворотно-упорный механизм/КД/Кольцо внутреннее _ УК168.00.03.cdw
Поворотно-упорный механизм/КД/Обечайка _ УК168.00.04.cdw

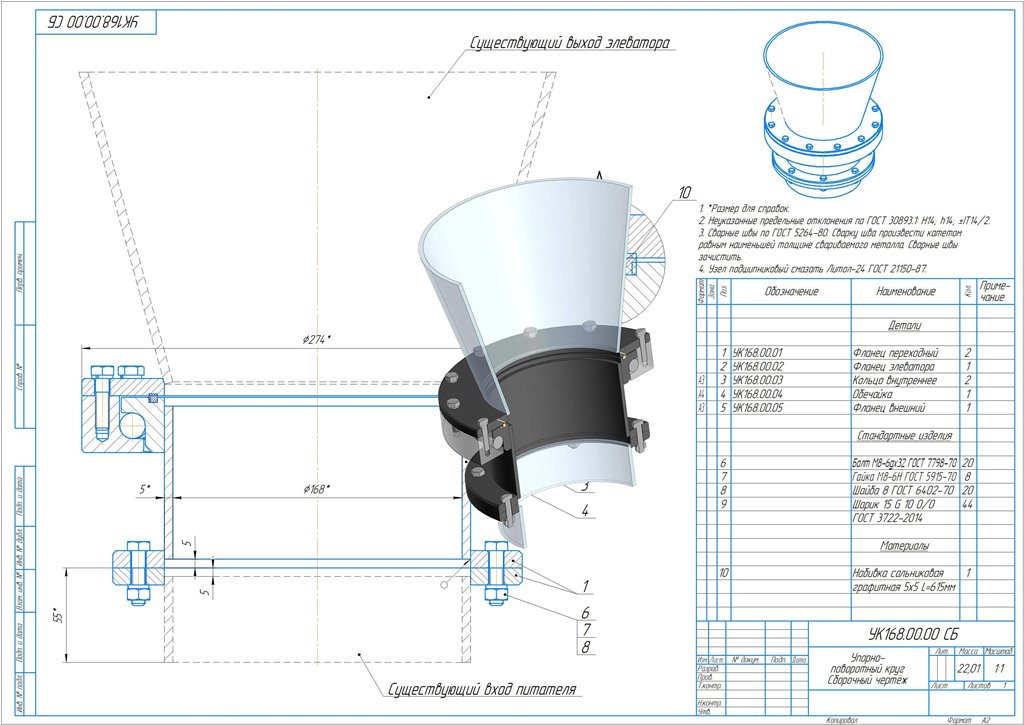

Поворотно-упорный механизм/КД/Упорно- поворотный круг Сборочный чертёж _ УК168.00.00 СБ.cdw
Поворотно-упорный механизм/КД/Фланец внешний _ УК168.00.05.cdw
Поворотно-упорный механизм/КД/Фланец переходный _ УК168.00.01.cdw
Поворотно-упорный механизм/КД/Фланец элеватора _ УК168.00.02.cdw
Поворотно-упорный механизм/Кольцо внешнее.m3d
Поворотно-упорный механизм/Кольцо внутреннее.m3d
Поворотно-упорный механизм/Обечайка 1.m3d
Поворотно-упорный механизм/Обечайка приёмная.m3d
Поворотно-упорный механизм/Сборка.a3d
Поворотно-упорный механизм/Сборка.jpg
Поворотно-упорный механизм/Уплотнение.m3d
Поворотно-упорный механизм/Фланец выход.m3d
Поворотно-упорный механизм/Фланец переходный.m3d
