Устройство для подъема пакета квадратных труб

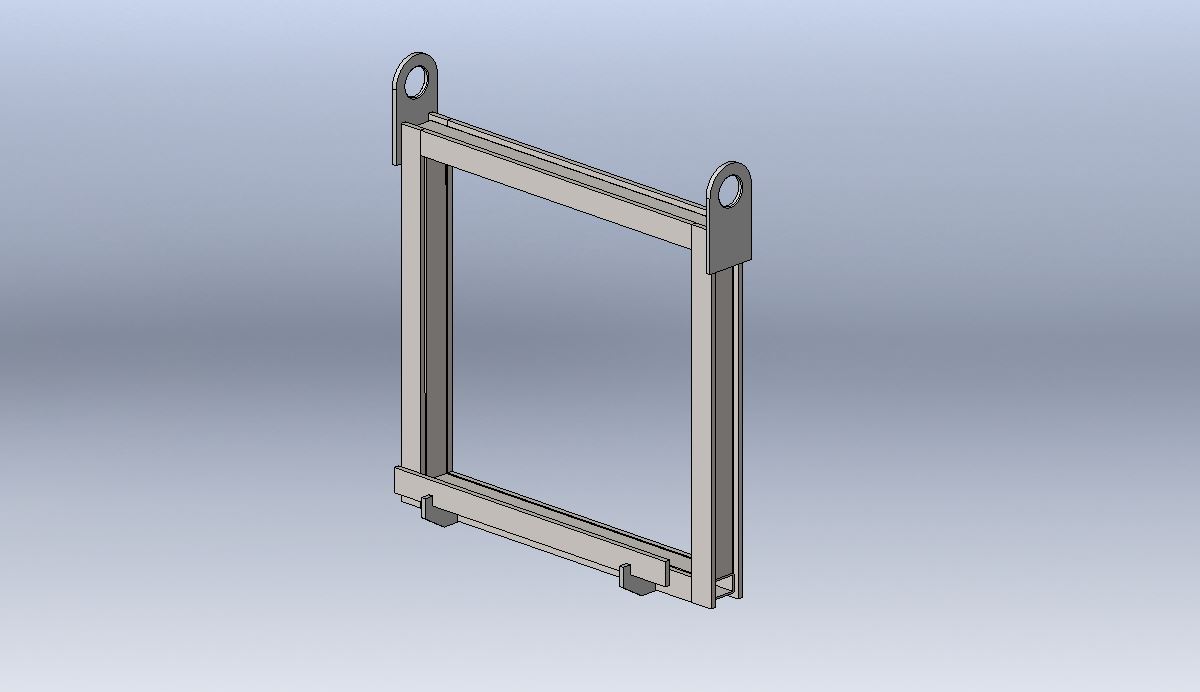

Устройство для подъема пакета квадратных труб (12 штук, типоразмер 180 х 150 мм, длиной 5 метров).
Устройство позволяет поднимать пакет труб из узких ящиков. При этом установка устройства происходит быстро, накидывается с торцевых сторон пакета. Грузоподъемность пары захватов - 3,5 тонн.

Состав: 3D сборка, Чертеж сборочный

Софт: SolidWorks 2017

Файлы:
Рамка/
Рамка/03 Проушина.SLDPRT
Рамка/00СБ Рамка.SLDASM
Рамка/00 СБ Рамка.SLDDRW
Рамка/01.SLDPRT
Рамка/04 Упор.SLDPRT
Рамка/02 Усилитель.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

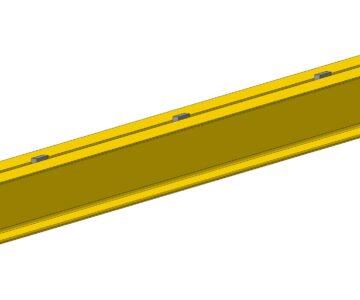

Траверса для подъема труб длиной 5,6м
Рейтинг: 20
Софт: Компас-3D 14 sp1
Состав: 3D-модель
0
3
339
5122
Траверса для подъема труб длиной 5,6м

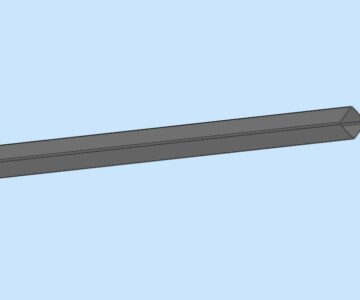

Труба профильная 80х80х3
Бесплатно
Софт: КОМПАС-3D 20
Состав: 3D модель детали
0
30
2
372
Труба профильная 80х80х3

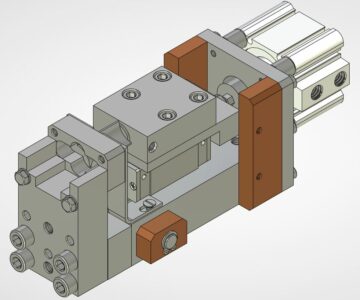

Устройство вырубки для пакетов
