Вагонеточная тележка 1500х2000

Применяемость: общепромышленная
Размер несущей поверхности 1904х1310
Грузоподъемность: до 10 000 кг.
Расстояние между центрами колеи : 1220
Высота: 319
Масса: 600 кг.

Преимущества: Простота сборки, простота эксплуатации и обслуживании. Благодаря применению подшипниковых узлов СПК-209 в колесных парах не придется использовать жесткие посадочные размеры. Так же благодаря уникальности конструкции подшипниковых узлов компенсируются все перекосы конструкции.

Комплектация: швеллер 14П, швеллер 5П, уголок 5, круг 50, лист 15, подшипниковый узел СПК-209.1

Состав: Общая сборка и деталировка

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
Колеса и опоры и ребра нижние (2).a3d
Фаркоп.m3d
Колесная пара с подшипниковыми узлами СПК.a3d
Крепление под крюк.m3d
Подшипниковый узел СПК-209.m3d
Колеса и опоры и ребра нижние.a3d
Лист.m3d
Ребра нижние.m3d
Колеса и опоры.a3d

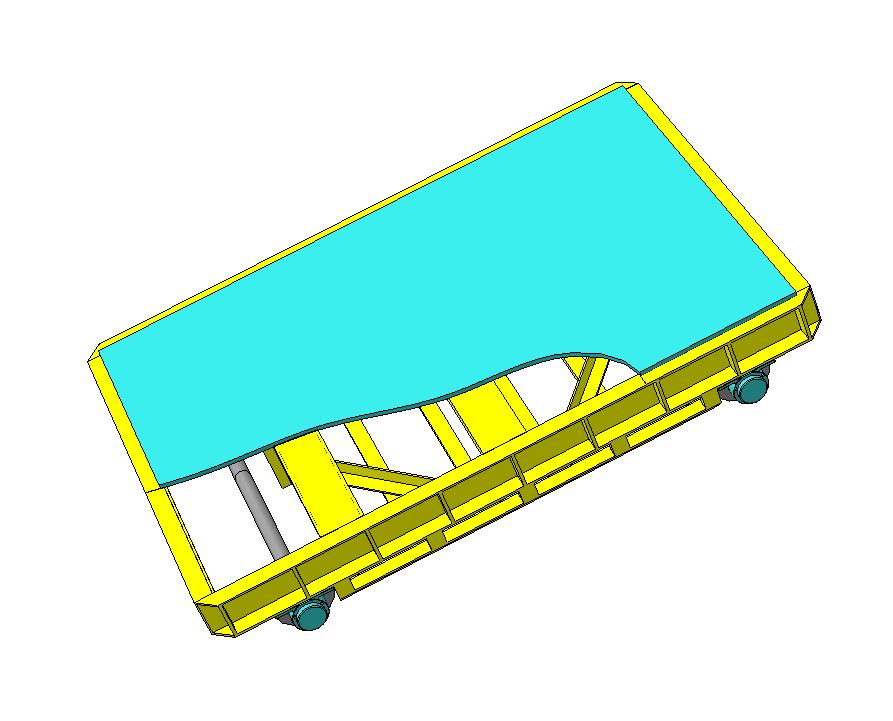

Общая сборка.a3d
Боковая стенка.m3d
Ребро левое нижнее.m3d
Колесная пара и вал.m3d
Ребро правое нижнее.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы

Еще чертежи и проекты по этой теме:

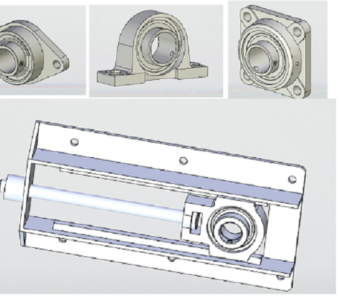

Подшипниковый узел СПК 320.1 (Полузакрытый)
Рейтинг: 50
Софт: КОМПАС-3D 16
Состав: 3D Сборка, Деталировка
0
1
1
144
Подшипниковый узел СПК 320.1 (Полузакрытый)
3D модель тележки на рельсовом ходу
Рейтинг: 50
Софт: КОМПАС-3D v14
Состав: 3D Сборка
0
44
592
168287
3D модель тележки на рельсовом ходу

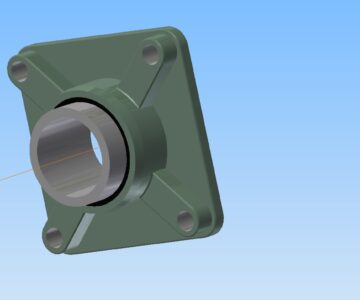

Подшипниковые узлы в 3D для T-Flex
Рейтинг: 200
Софт: T-FLEX CAD 17.82
Состав: 3D сборка
0
0
0
48
Подшипниковые узлы в 3D для T-Flex

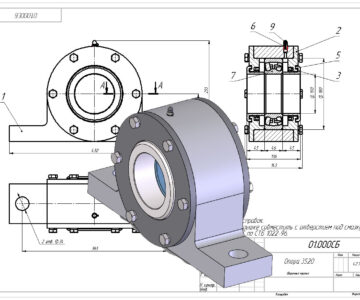

Опора барабана 3520
