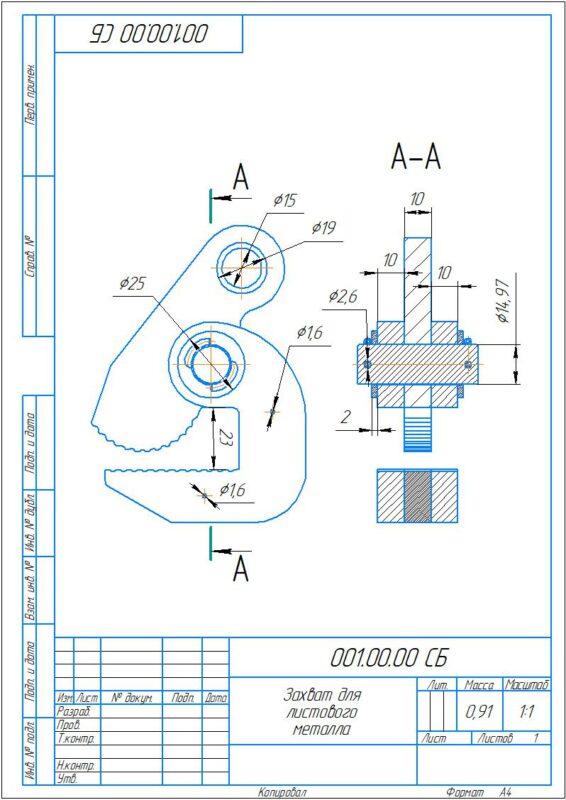

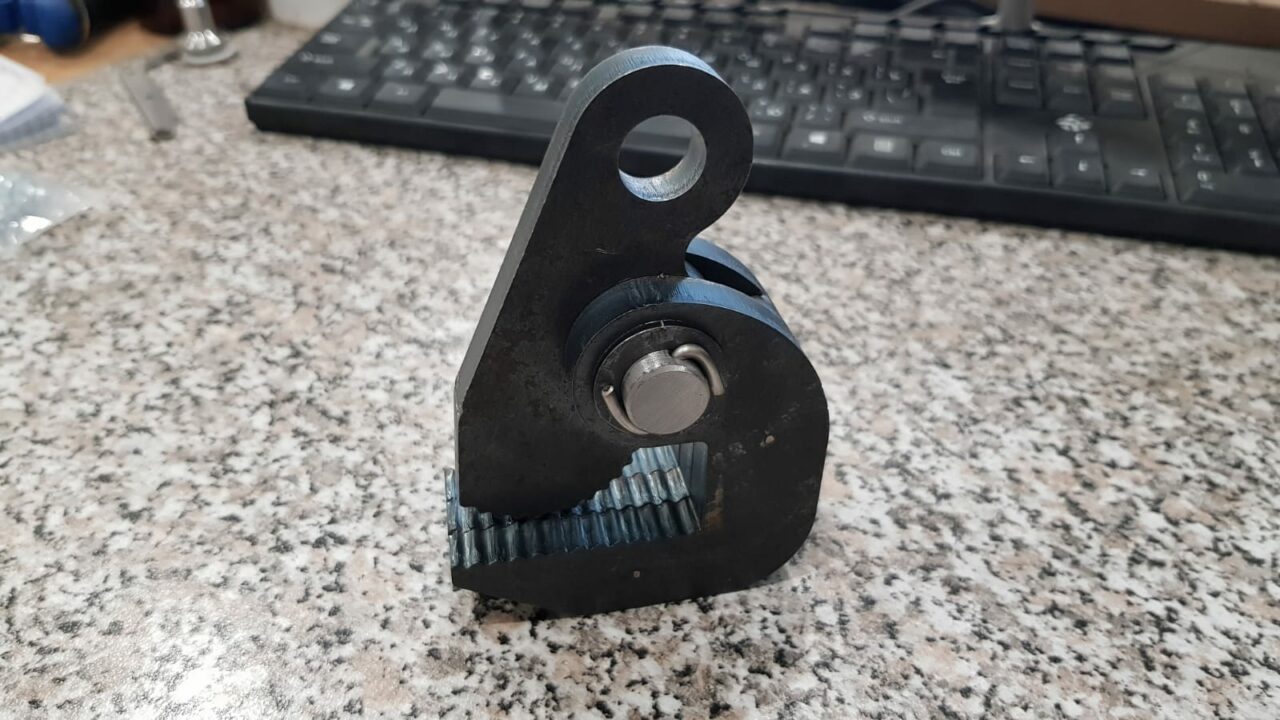

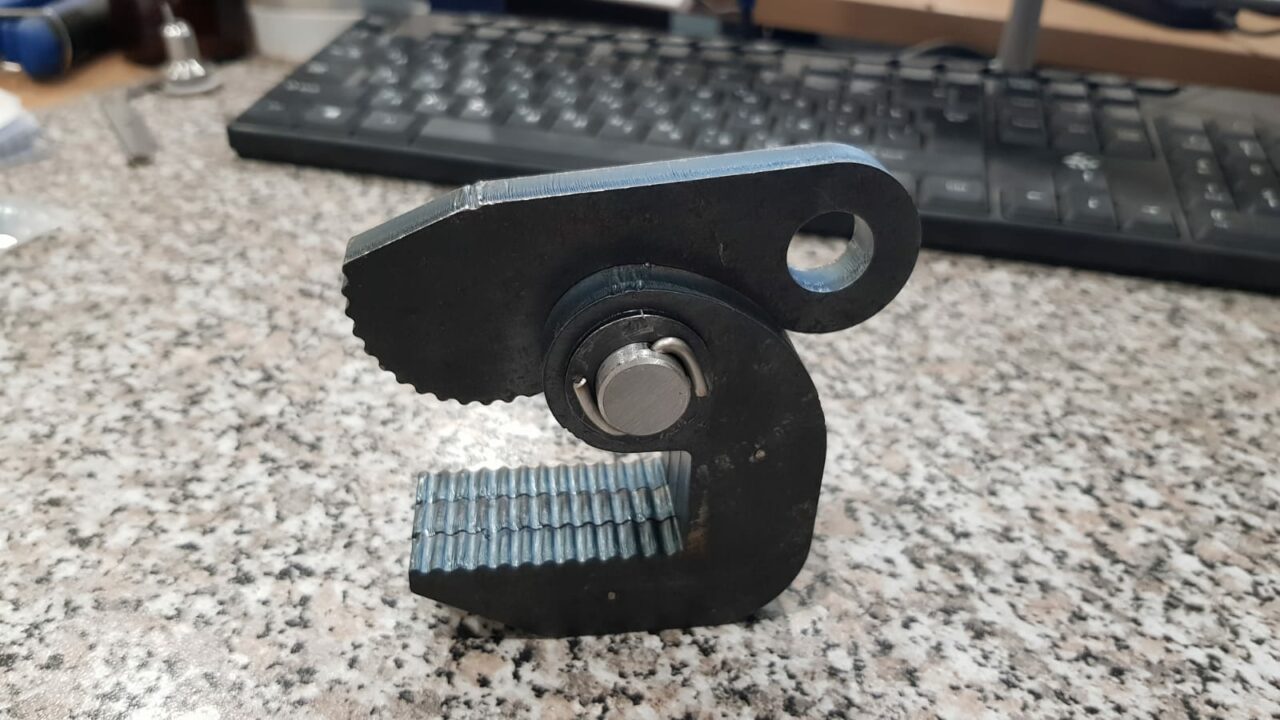

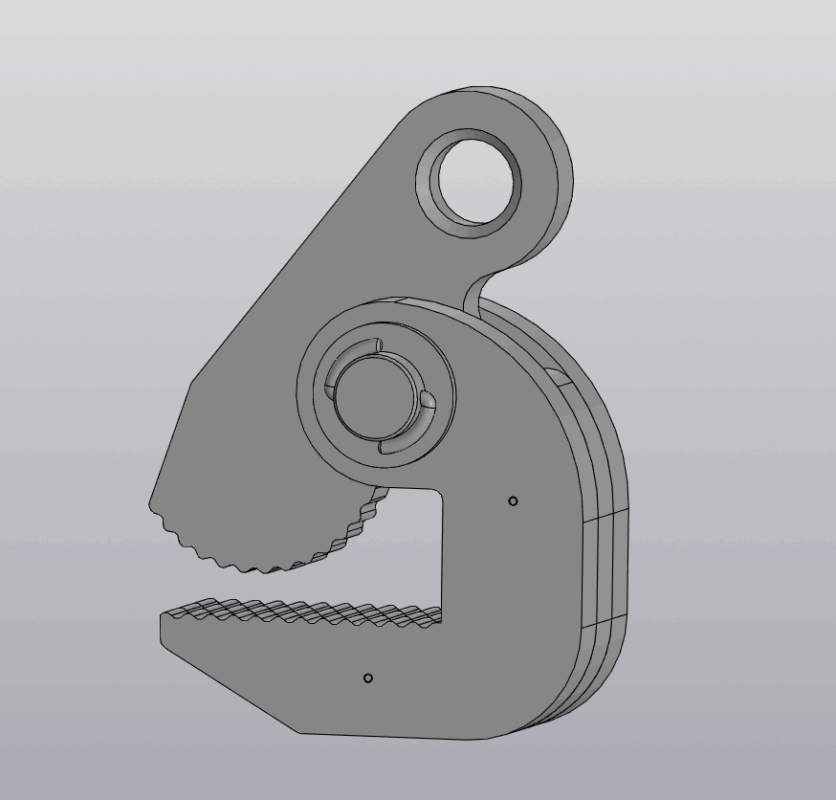

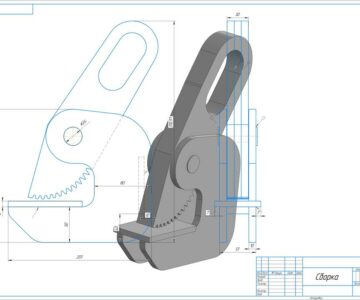

Захват горизонтальный для листового металла, разрабатывался для захвата листов 1500x3000 до 20мм толщиной. Эксцентрик - 1шт; Скоба - 2шт; Сердцевина - 1шт; Ось Ф14,97 - 1шт; Шайба 25x15.1x2 - 2шт; Шплинт Ф2,5 L-44мм - 2шт; Штифт Ф1,6 L-30мм - 2шт.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Такелаж -
- Захват для листового металла до 20мм
Захват для листового металла до 20мм
0
9
336
1
0
30
Сообщить о проблеме
Автор
Василий
Дата
18.04.2025
Язык
Русский
Состав
3D Сборка, dxf
Софт
КОМПАС-3D 22
Как открыть?
Отзывов пока нет
Содержимое архива
-
Захват для листового металла_Сборка.a3d
-
Захват для листового металла_Сборка.stp
-
Захват для листового металла_Чертеж.cdw
-
Захват для листового металла_Чертеж.pdf
-
Ось Ф14,97.m3d
-
Ось Ф14,97_Чертеж.cdw
-
Ось Ф14,97_Чертеж.pdf
-
Сердцевина.dxf
-
Сердцевина.m3d
-
Сердцевина_Чертеж.cdw
-
Сердцевина_Чертеж.pdf
-
Скоба.dxf
-
Скоба.m3d
-
Скоба_Чертеж.cdw
-
Скоба_Чертеж.pdf
-
Шайба 25x15.1x2.dxf
-
Шайба 25x15.1x2.m3d
-
Шайба 25x15.1x2_Чертеж.cdw
-
Шайба 25x15.1x2_Чертеж.pdf
-
Шплинт Ф2,5 L-44мм.m3d
-
Штифт Ф1,6 L-30мм.m3d
-
Эксцентрик.dxf
-
Эксцентрик.m3d
-
Эксцентрик_Чертеж.cdw
-
Эксцентрик_Чертеж.pdf
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
