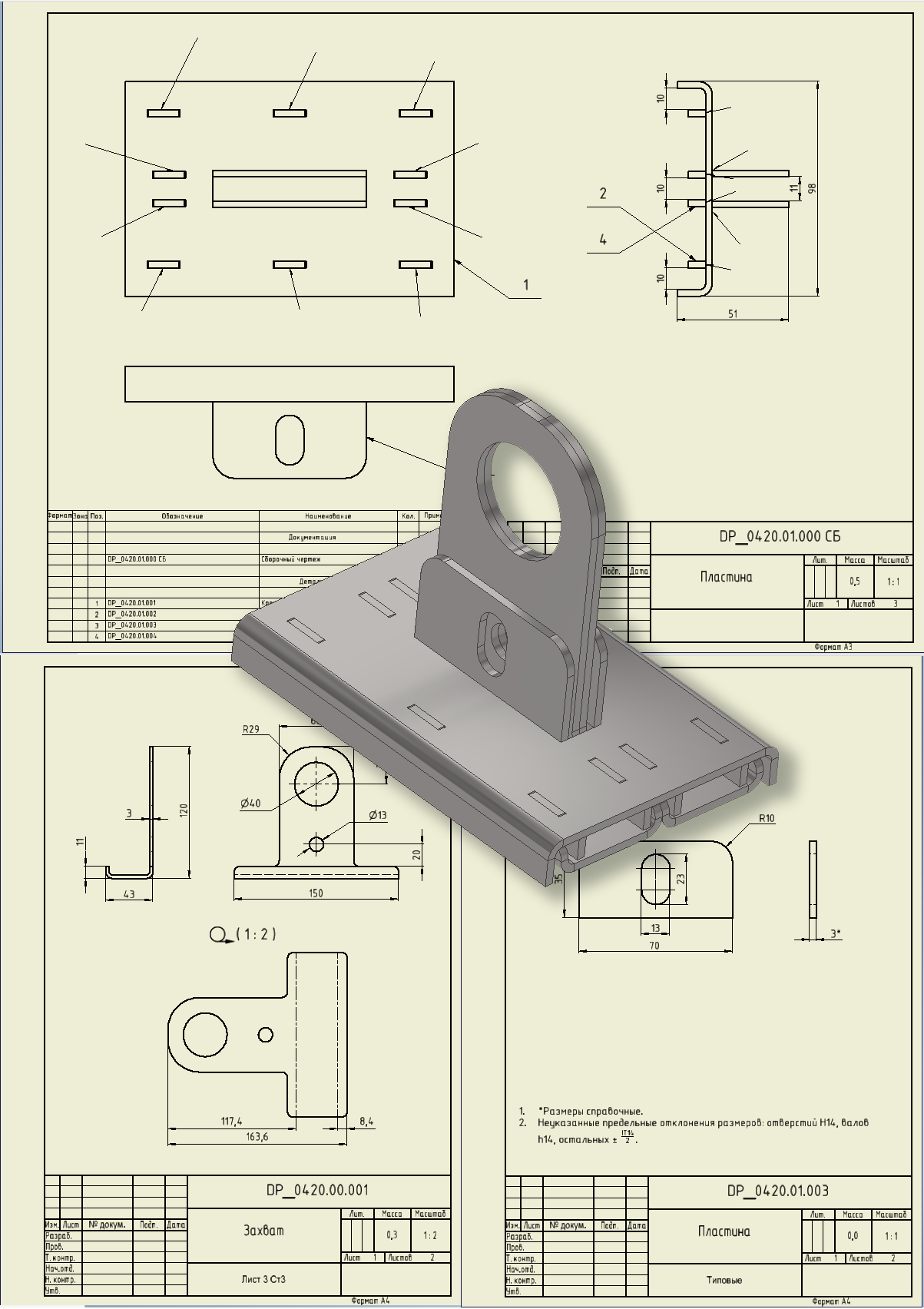

Удобное и надёжное приспособление для подъёма и монтажа сэндвич-панелей.
Используются при монтаже и демонтаже быстровозводимых зданий из панелей толщиной 100 мм,
