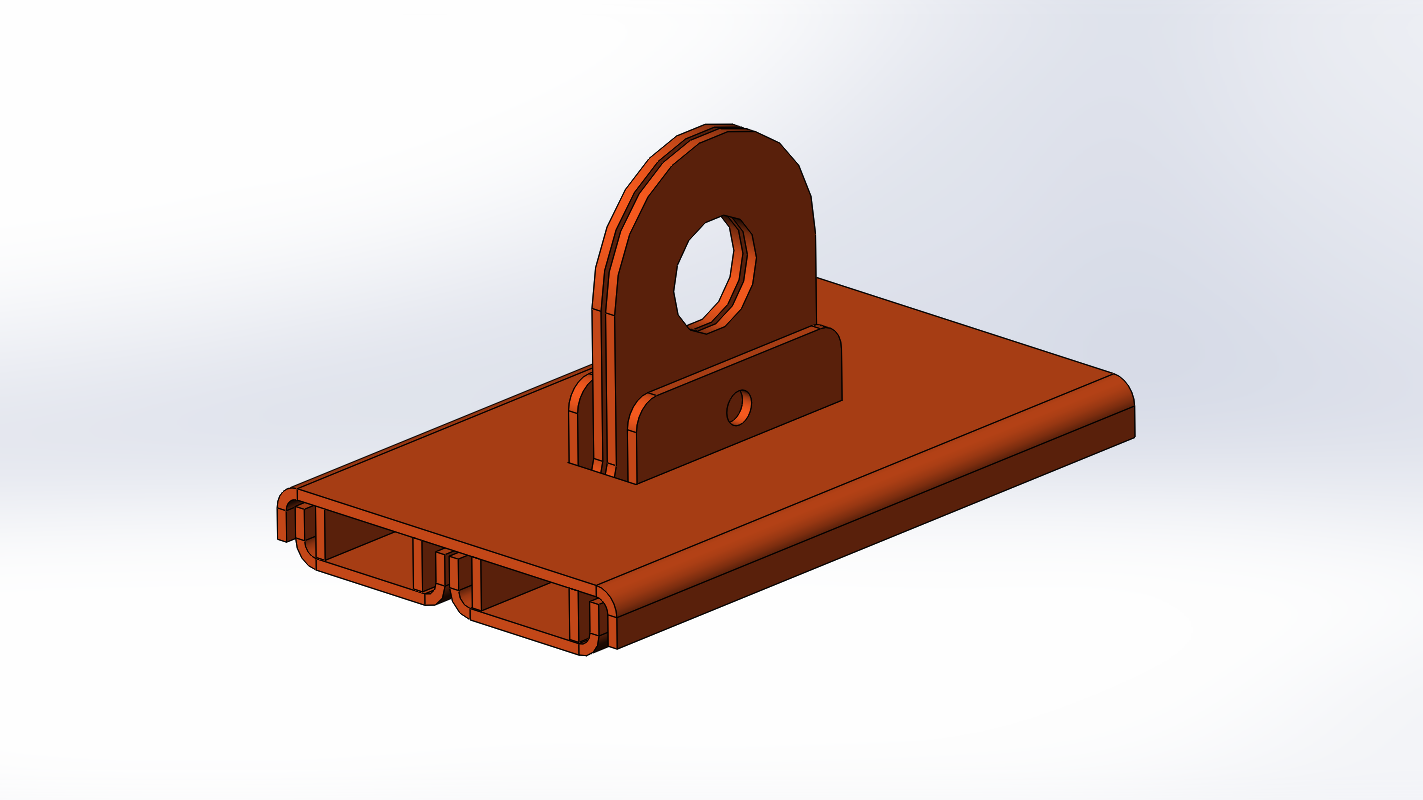

Захват для сендвич-панелей толщиной 150 мм

Захват для сендвич-панелей предназначен для подъема панелей при монтаже. Крюки захвата устанавливаются со стороны шипа (папки) сендвич-панелей (внутрь шипа). Подъем осуществляется после установки двух захватов и фиксации их скобами и пальцами (в качестве пальца может быть использован болт М10).
Захват выполнен из листовой стали толщиной 4 мм и окрашен в яркий цвет (для быстрого обнаружения на стройплощадке)

Состав: 3D Сборка, файлы DXF для лазерной резки Язык документа

Софт: SolidWorks 2016

Файлы:
ЗМ-150.00.00 Захват для монтажа сендвич панелей 150мм.SLDASM
ЗМ-150.00.00 Захват для монтажа сендвич панелей 150мм.SLDDRW
ЗМ-150.00.01 Крюк.SLDPRT
ЗМ-150.00.02 Скоба.SLDPRT
ЗМ-150.00.03 Направляющая.SLDPRT
ЗМ-150.00.04 Направляющая 2.SLDPRT
На лазер/
На лазер/ЗМ-150.00.01 Крюк (Ст3сп, 4мм, 2шт).DXF
На лазер/ЗМ-150.00.02 Скоба (Ст3сп, 4мм, 1шт).DXF
На лазер/ЗМ-150.00.03 Направляющая (Ст3сп, 4мм, 2шт).DXF
На лазер/ЗМ-150.00.04 Направляющая 2 (Ст3сп, 4мм, 2шт).DXF
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
