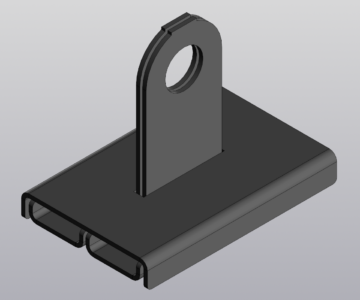

Захват для сэндвич панелей

135

Сборочный чертеж (СБ), Вид общий (ВО), Деталировка (захват, пластина, пластина упорная, основание), листовое моделирование, захват для 80,100,120,150,200мм.

захват листовое моделирование сэндвич-панели

Автор

Олег Капытов

Дата

06.06.2024

Язык

Русский

Состав

3D модели, чертежи, DXF.

Софт

SolidWorks 2017 Как открыть?

Содержимое архива

100
- Захват.PDF
- Основание в сборе.PDF
- Основание.PDF
- Развертка - Захват-100 хк4мм - 2шт.DXF
- Развертка - Основание-100 хк4мм - 1шт.DXF
- Развертка - Пластина упорная хк4мм - 2шт.DXF
- Развертка - Пластина хк4мм - 2шт.DXF
80
- Захват-80.PDF
- Захват.SLDDRW
- Основание-80.PDF
- Развертка - Захват-80 хк4мм - 2шт.DXF
- Развертка - Основание-80 хк4мм - 1шт.DXF
- Развертка - Пластина упорная-80 хк4мм - 2шт.DXF
- Развертка - Пластина-80 хк4мм - 2шт.DXF
120
- Захват-120.PDF
- Основание-120.PDF
- Развертка - Захват-120 хк4мм - 2шт.DXF
- Развертка - Основание 120 хк4мм - 1шт.DXF
- Развертка - Пластина упорная хк4мм - 2шт.DXF
- Развертка - Пластина хк4мм - 2шт.DXF
150
- Захват-150.PDF
- Основание-150.PDF
- Развертка - Захват-150 хк4мм - 2шт.DXF
- Развертка - Основание 150 хк4мм - 1шт.DXF
- Развертка - Пластина упорная хк4мм - 2шт.DXF
- Развертка - Пластина хк4мм - 2шт.DXF
200
- Захват-200.PDF
- Основание-200.PDF
- Развертка - Захват-200 хк4мм - 2шт.DXF
- Развертка - Косынка хк4мм - 4шт.DXF
- Развертка - Основание 200 хк4мм - 1шт.DXF
- Развертка - Пластина упорная хк4мм - 2шт.DXF
- Развертка - Пластина-200 хк4мм - 2шт.DXF
Болт_А_7805-70.sldprt
Гайка М12 ОЦ. ГОСТ 5927-70 (DIN934).SLDPRT
Захват для сэндвич панелей для паспорта.PDF
захват для сэндвич панелей.jpg
Захват для сэндвич панелей.PDF
Захват для сэндвич панелей.SLDASM
Захват для сэндвич панелей.SLDDRW
Захват для сэндвич панелей1.SLDDRW
Захват.SLDDRW
Захват.SLDPRT
Косынка хк4мм - 4шт.SLDPRT
Основание в сборе.SLDASM
Основание в сборе.SLDDRW
Основание.SLDDRW
Основание.SLDPRT
Пластина упорная.SLDPRT
Пластина.SLDPRT
