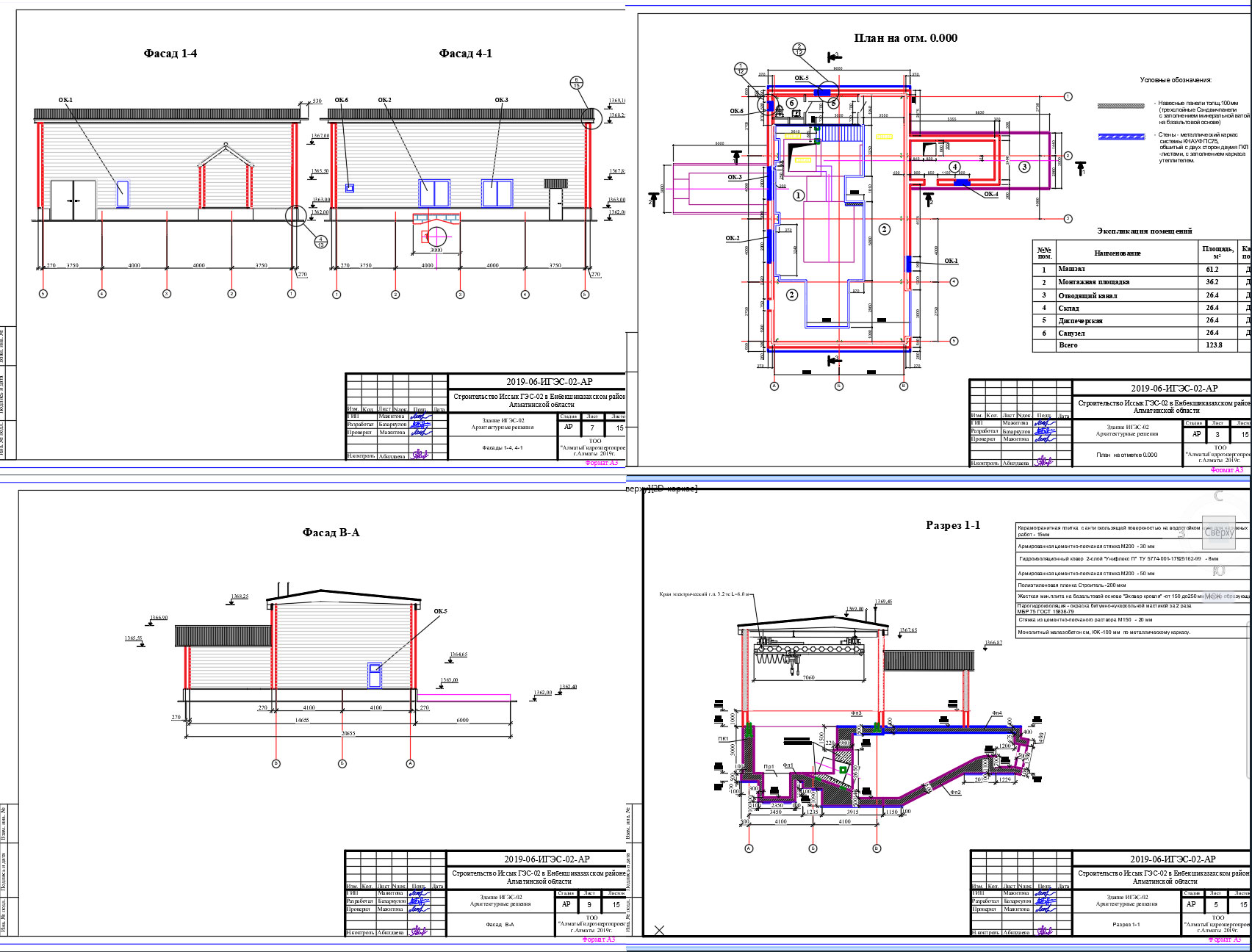

Проект Здание ИГЭС-02 Архитектурные решения. Рабочий проект «Строительство Иссык ГЭС-02» выполнен на основании задания на проектирование и договора .
Рабочие чертежи разработаны на основании следующих исходных данных на проектирование:
- расчётная зимняя температура наружного воздуха, равная средней температуре наиболее холодной пятидневки обеспеченностью 0,92, составляет минус 25°С;
- ветровой район скоростных напоров ветра-III;
- нормативное значение ветрового давления-0.38 кПа (38кг/м²);
- нормативный вес снегового покрова -150 кг/м²;
- сейсмичность участка строительства - 9 баллов;
- уровень ответственности II - нормальный, коэффициент надежности по ответственности-0.95 (ГОСТ 27751-88);
- помещение монтажной площадки и машинного зала по взрывной, взрывопожарной и пожарной опасности относится к категории "Д";
- здание по функциональной пожарной опасности относится к классу - Ф 5.1.
За относительную отметку 0.000 принят уровень чистого пола смотровой площадки , которая соответствует абсолютной отметке на местности 1362.00 м в Балтийской системе высот.
Помещение машинного зала и монтажной площадки простой формы, прямоугольное в плане, размером 8.5х14.м в осях, каркасное, однопролетное, одноэтажное с высотой до низа конструкций покрытия 6.000м, оборудован мостовым подвесным электрическим краном грузоподъемностью 3.2 тонн.
По карнизам смотровых площадок машинного зала с монтажной площадкой предусматривается устройство ограждения в соответствии с ГОСТ 25772-83*. Для выхода на кровлю предусмотрена наружная стальная пожарная лестница.
Здание оборудовано распашными воротами с калиткой для транспортировки гидросилового оборудования во время капитального ремонта. В связи с кратковременностью этих работ, воздушно-тепловая завеса для ворот не предусматривается.
Каркас машинного зала и монтажной площадки состоит из металлических колонн и металлических балок с системой связей. Пространственная жесткость каркаса в продольном направлении обеспечивается рамой из колонн и балок с жёсткими узлами. Металлические балки покрытия объединены между собой системой металлических связей и представляют собой единую пространственную конструкцию. Наружные стены выполняются из панелей типа "СЭНДВИЧ", которые окрашиваются в заводских условиях полимерным покрытием (цвет RAL 1001-песочный с наружной стороны и RAL 9002-серо-белый с внутренней стороны), Теплопроводностью - 0,05λ=Вт/Мк . Все детали обустройства фасадов выполняются из оцинкованного железа толщиной 0.7мм и окрашиваются под цвет соответствующих поверхностей стенового ограждения.
Витражи - металлические, окна - металлопластиковые с заполнением стеклопакетами с двойным остеклением. Цвет переплетов - белый.
Металлоконструкции (балки, связи, прогоны перекрытия, ветровые ригели и фахверковые колонны) окрашиваются в соответствии с указаниями по антикоррозионной защите на чертежах раздела "КМ". Финишный цвет окраски металлоконструкций - RАL 9002, серо-белый.
Внутренняя отделка помещений и полы выполняются в соответствии с ведомостью отделки помещений и экспликации полов.
Вокруг здания устраивается асфальтовая отмостка шириной 1м.
