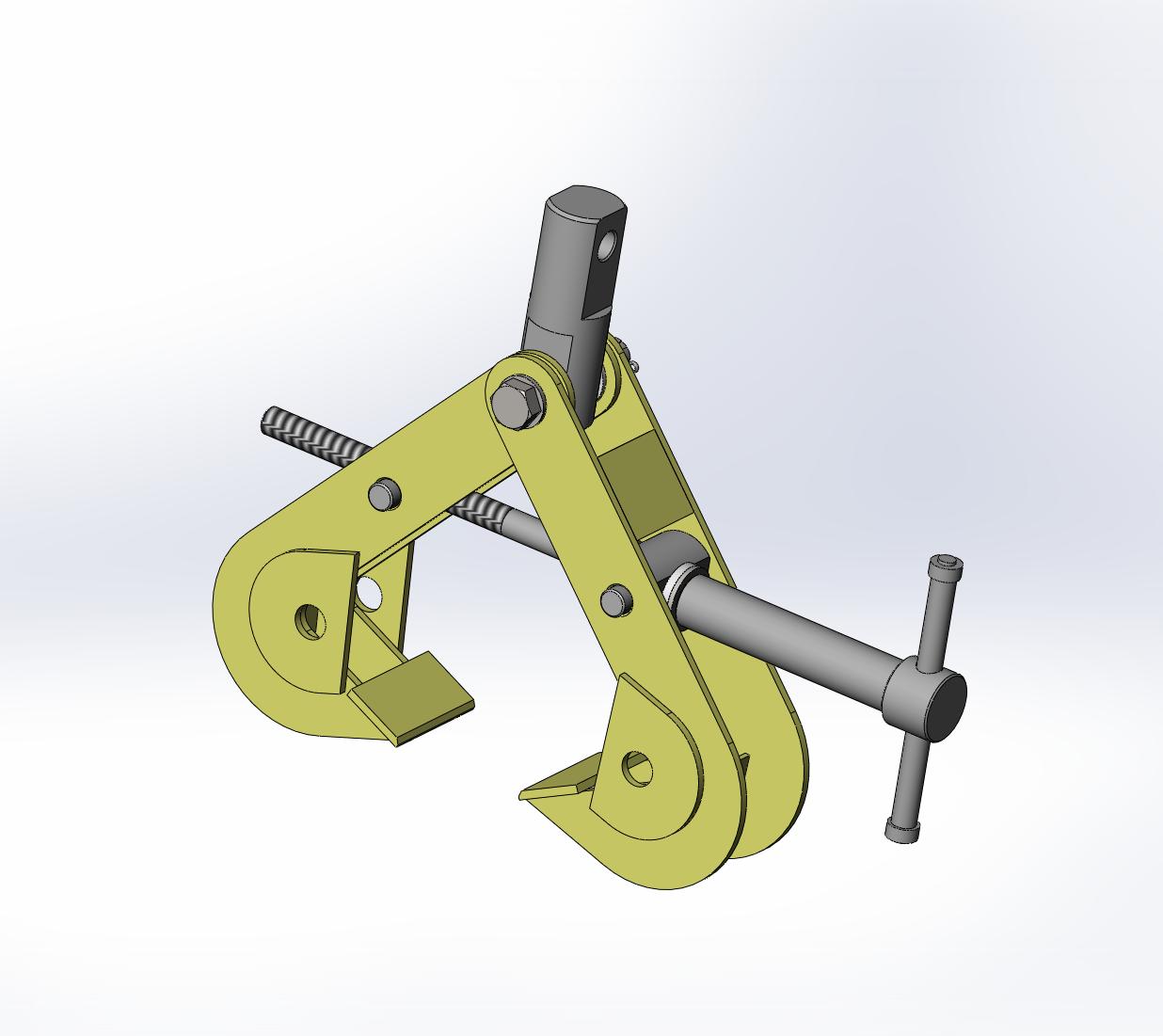

Захват клещевой был разработан для установки на траверсу, дальнейшего возможного захвата профильных заготовки в виде стальногобруса до 300кг и перемещения до станочного механического участка. Неординарное решение данной конструкции было было применено по причине отсутствия подхвата со станины станка.
