Цеховая тележка предназначена для транспортировки заготовок, деталей, металлопроката и других грузов по территории производственного помещения.

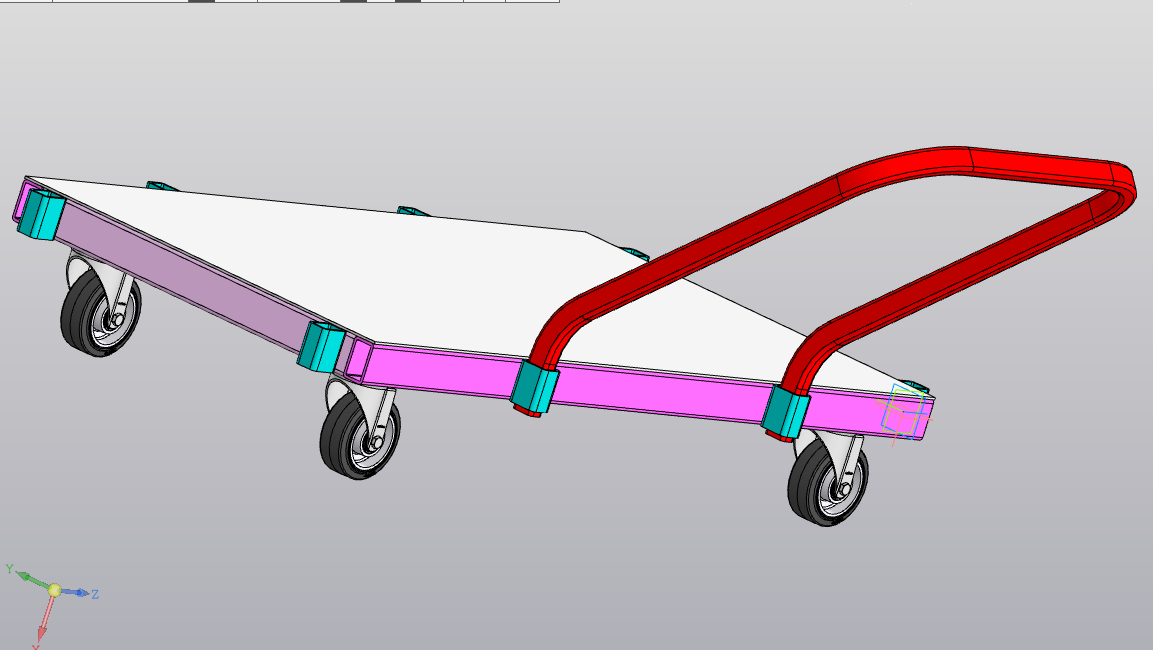

Конструкция тележки выполнена в виде жесткой металлической рамы с опорной площадкой и четырьмя поворотными колесами диаметром 100 мм, обеспечивающими возможность перемещения груза в различных направлениях.

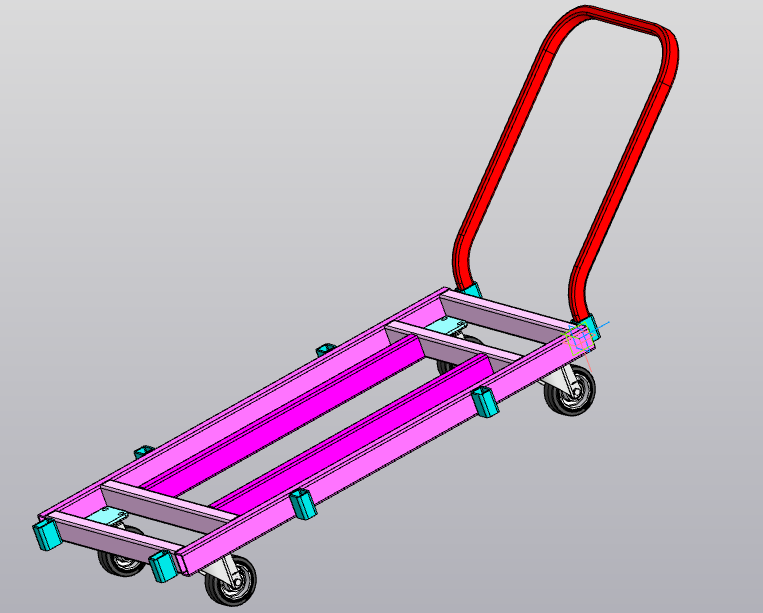

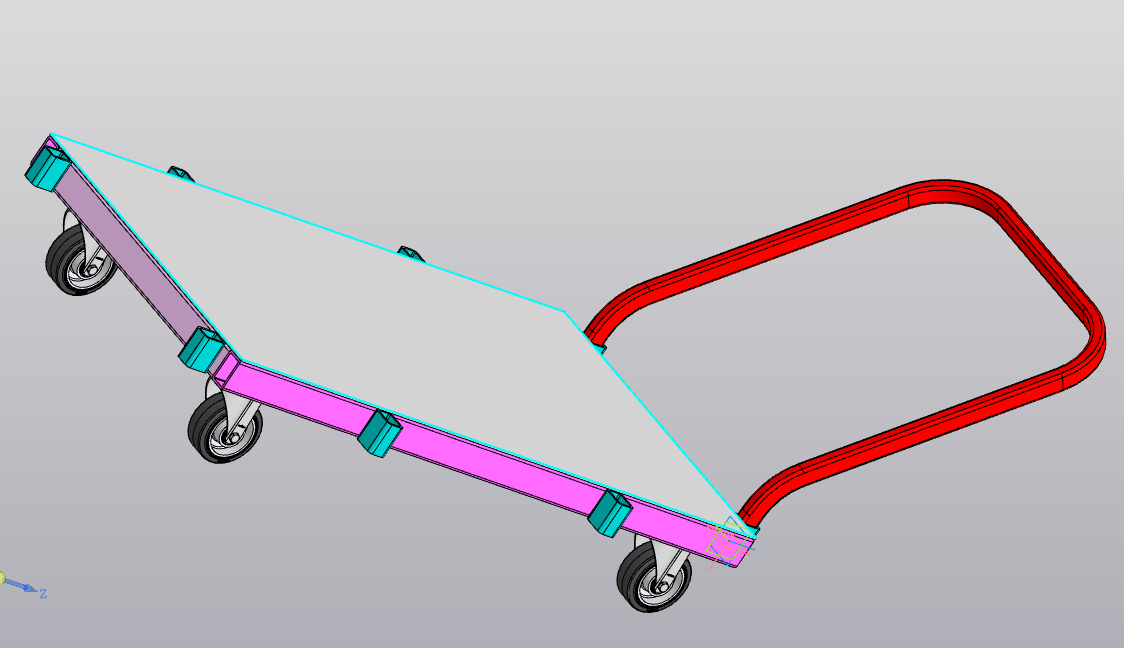

Основной особенностью конструкции является переставная ручка, которая может устанавливаться с любой из двух сторон тележки. Такое решение позволяет адаптировать тележку под габариты перевозимого груза - при установке ручки с боковой стороны тележка может использоваться для транспортировки широких деталей и заготовок, а при перестановке ручки на противоположную сторону образуется конфигурация, удобная для перевозки относительно длинномерных и узких изделий.
Посадочные элементы для ручки, расположенные по периметру рамы, имеют дополнительное назначение. При необходимости вместо ручки в них могут устанавливаться съемные штыри-ограничители, предотвращающие скатывание с тележки круглых и цилиндрических изделий - труб, валов, прутка и другого металлопроката. Таким образом, элементы крепления ручки одновременно позволяют формировать съемную систему фиксации груза.
Колёса для тележки взяты отсюда -
габаритные размеры тележки - 1000 × 560 мм
диаметр колес - 100 мм
