Тележка грузовая рельсовая для подачи металлопроката в цех грузоподъемностью 20 тн.

Тележка грузовая рельсовая на цепной передаче предназначена для подачи длинных заготовок в цех или металлопроката, грузоподъемность 20 тн. Конструкция реально действующая на производстве.

Состав: 3D сборка со всеми деталями

Софт: SolidWorks 2012

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Тележка грузовая рельсовая для подачи металлопроката в цех грузоподъемностью 20 тн.

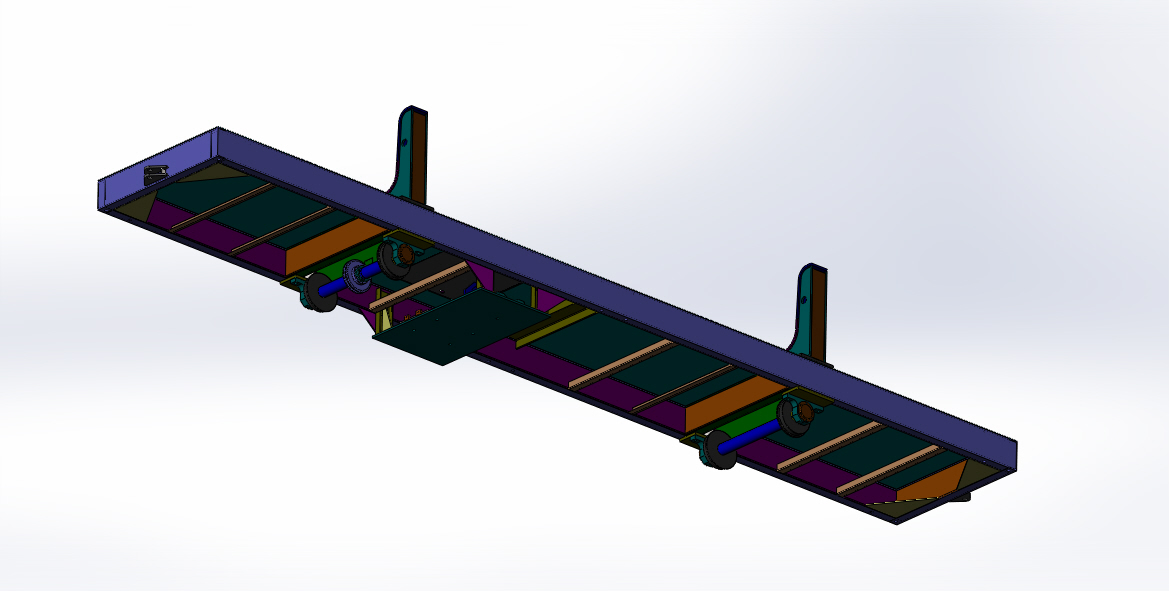

Тележка в сборе.JPG

МТ 003.030.000 СБ - Рама/

МТ 003.030.000 СБ - Рама/МТ 003.030.012 - Швеллер.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.015 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.019 - Косынка.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.011 - Швеллер.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.016 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.002 - Проушина.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.021 - Вставка.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.013 - Швеллер.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.007 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.010 - Уголок.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.001 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.003 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.005 - Накладка.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.020 - Косынка.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.022 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.017 - Плита.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.000 СБ - Рама.SLDASM

МТ 003.030.000 СБ - Рама/МТ 003.030.014 - Накладка.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.009 - Ребро.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.006 - Швеллер.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.008 - Лист.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.004 - Швеллер.SLDPRT

МТ 003.030.000 СБ - Рама/МТ 003.030.018 - Швеллер.SLDPRT

МТ 003.040.000 СБ - Крышка люка/

МТ 003.040.000 СБ - Крышка люка/МТ 003.040.001 -Полотно.SLDPRT

МТ 003.040.000 СБ - Крышка люка/МТ 003.040.002 -Ручка.SLDPRT

МТ 003.040.000 СБ - Крышка люка/МТ 003.040.004 -Пластина.SLDPRT

МТ 003.040.000 СБ - Крышка люка/МТ 003.030.023 -Пластина.SLDPRT

МТ 003.040.000 СБ - Крышка люка/МТ 003.040.000 СБ - Крышка люка.SLDASM

МТ 003.040.000 СБ - Крышка люка/МТ 003.040.003 -Петля.SLDPRT

МТ 003.020.000 СБ - Ось приводная/

МТ 003.020.000 СБ - Ось приводная/МТ 003.020.001 - Гайка М115-3.SLDPRT

МТ 003.020.000 СБ - Ось приводная/МТ 003.020.000 СБ - Ось приводная.SLDASM

МТ 003.020.000 СБ - Ось приводная/МТ 003.020.002 - Ось.SLDPRT

МТ 003.020.000 СБ - Ось приводная/МТ 003.020.003 - Звездочка двухрядная z=30.SLDPRT

МТ 003.050.000 СБ - Платформа привода/

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.000 СБ - Платформа привода.SLDASM

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.006 -Лист.SLDPRT

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.003 -Накладка.SLDPRT

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.005 -Лист.SLDPRT

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.004 -Опора.SLDPRT

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.001 - Лист.SLDPRT

МТ 003.050.000 СБ - Платформа привода/МТ 003.050.002 -Косынка.SLDPRT

МТ 003.050.000 СБ - Платформа привода/БЧ 30х60.SLDPRT

МТ 003.070.000 СБ - Ложемент/

МТ 003.070.000 СБ - Ложемент/МТ 003.070.004 -Профиль.SLDPRT

МТ 003.070.000 СБ - Ложемент/МТ 003.070.002 -Накладка.SLDPRT

МТ 003.070.000 СБ - Ложемент/МТ 003.070.000 СБ - Ложемент.SLDASM

МТ 003.070.000 СБ - Ложемент/МТ 003.070.005 -Стойка.SLDPRT

МТ 003.070.000 СБ - Ложемент/МТ 003.070.001 -Скоба.SLDPRT

МТ 003.070.000 СБ - Ложемент/МТ 003.070.003 -Ложемент.SLDPRT

МТ 003.060.000 СБ - Муфта/

МТ 003.060.000 СБ - Муфта/МТ 003.060.001 -Полумуфта двигателя.SLDPRT

МТ 003.060.000 СБ - Муфта/МТ 003.060.004 -Шайба.SLDPRT

МТ 003.060.000 СБ - Муфта/МТ 003.060.003 -Палец.SLDPRT

МТ 003.060.000 СБ - Муфта/МТ 003.060.002 -Полумуфта редуктора.SLDPRT

МТ 003.060.000 СБ - Муфта/МТ 003.060.000 СБ - Муфта.SLDASM

Тележка в сборе.SLDASM

МТ 003.010.000 СБ - Ось неприводная/

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.002 - Корпус подшипника.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.010 - Кольцо.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.000 СБ - Ось неприводная.SLDASM

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.009 - Ось.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.005 - Крышка.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.007 - Шайба.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.008 - Планка.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.006 - Гайка.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.001 - Колесо.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.004 - Крышка.SLDPRT

МТ 003.010.000 СБ - Ось неприводная/МТ 003.010.003 - Крышка.SLDPRT
