Тележка-кран грузоподъемностью 500 кг

200

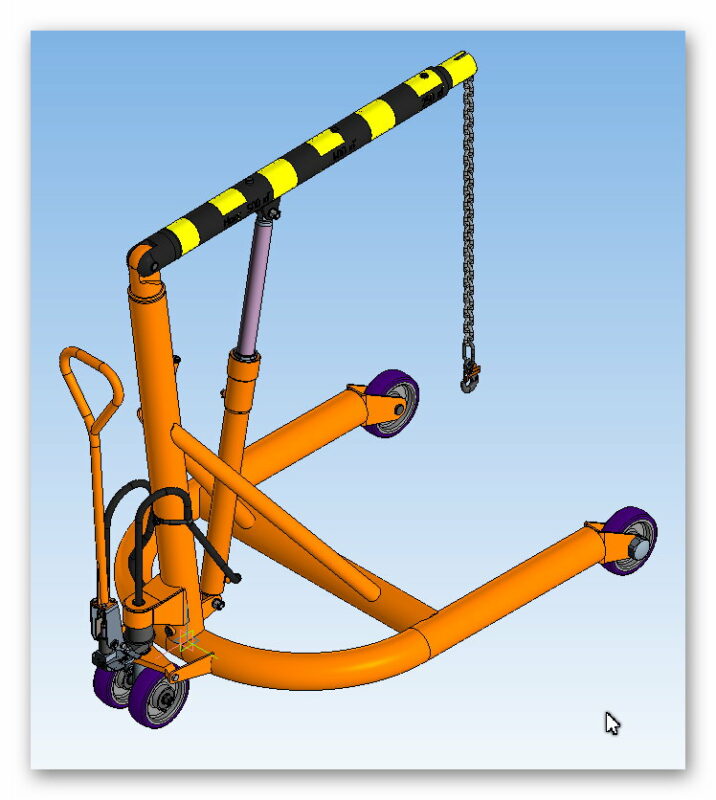

Тележка-кран грузоподъемностью 500 кг предназначена для подъема с последующей транспортровкой различных грузов.

3D Модели Грузовая тележка Кран-тележка тележка

Автор

Евгений Богатырев

Дата

23.09.2025

Язык

Русский

Состав

3D Сборка (в дереве предупреждения)

Софт

КОМПАС-3D 21 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Чертежи
- 1454 083 0600-Фильтр.pdf
- 1454 083 0700-Фильтр.pdf
1454 083 0100-Рама
- 1454 083 0100 000 СБ-Рама.a3d
- 1454 083 0100 001-Скоба.m3d
- 1454 083 0100 003-Проушина.m3d
- 1454 083 0100 004-Патрубок.m3d
- 1454 083 0100 006-Стакан.m3d
- 1454 083 0100 007-Планка.m3d
- 1454 083 0100 008-Проушина.m3d
- 1454 083 0100 009-Стойка.m3d
- 1454 083 0100 010-Укосина.m3d
- 1454 083 0100 011-Связь.m3d
- 1454 083 0100 012-Бобышка.m3d
- 1454 083 0100 013-Бобышка.m3d
- 1454 083 0100 014-Втулка.m3d
- 1454 083 0100 015-Кронштейн.m3d
- 1454 083 0101-Кронштейн
  - 1454 083 0101 000 СБ-Кронштейн.a3d
  - 1454 083 0101 001-Связь.m3d
  - 1454 083 0101 002-Ребро.m3d
774612121621-Подшипник 205К
- 60205001Внутреннее кольцо.m3d
- 60205002Наружное кольцо.m3d
- 60205003Шайба защитная.m3d
- 60205004Шарик.m3d
- 60205Подшипник ГОСТ 7242-81.a3d
714 300421 005 100-Колесо
- 714 300421 005 100 СБ-Колесо.a3d
- 714 30421 005 101-Ступица.m3d
1454 083 8000-Гидросистема
- 1454 083 8001 000-Насос с приводами
  - 1454 083 8001 000 СБ-Насос с приводами.a3d
  - 1454 083 8001 001-Плунжер.m3d
  - 1454 083 8001 002-Выключатель.m3d
  - 1454 083 8001 003-Пробка.m3d
  - 1454 083 8001 004-Упор.m3d
  - 1454 083 8001 005-Гайка специальная.m3d
  - 1454 083 8001 007-Пружина.m3d
  - 1454 083 8001 008-Пружина.m3d
  - 1454 083 8001 009-Пружина.m3d
  - 1454 083 8001 010-Седло пружины.m3d
  - 1454 083 8001 011-Втулка.m3d
  - 1454 083 8001 012-Колпак.m3d
  - 1454 083 8001 013-Втулка.m3d
  - 1454 083 8001 014-Штифт.m3d
  - 1454 083 8001 015-Прокладка.m3d
  - 1454 083 8001 100-Тяга
    - 1454 083 8001 100 СБ-Тяга.a3d
    - 1454 083 8001 101-Планка.m3d
    - 1454 083 8001 102-Палец.m3d
  - 1454 083 8001 200-Водило
    - 1454 083 8001 200 СБ-Водило.a3d
    - 1454 083 8001 201-Втулка.m3d
  - 1454 083 8001 300-Водило
    - 1454 083 8001 300 СБ-Водило.a3d
    - 1454 083 8001 301-Кронштейн.m3d
    - 1454 083 8001 302-Втулка.m3d
  - 1454 083 8001 400-Ручка
    - 1454 083 8001 400 СБ-Ручка.a3d
    - 1454 083 8001 401-Планка.m3d
    - 1454 083 8001 402-Ручка.m3d
    - 1454 083 8001 403-Ребро.m3d
  - 1454 083 8001 500-Корпус
    - 1454 083 8001 500 СБ-Корпус.a3d
    - 1454 083 8001 503-Втулка.m3d
    - 1454 083 8001 504-Коробка клапанная.m3d
    - 1454 083 8001 505-Втулка.m3d
  - 1454 083 8001 600-Цилиндр
    - 1454 083 8001 600 СБ-Цилиндр.a3d
    - 1454 083 8001 601-Гильза.m3d
    - 1454 083 8001 602-Втулка.m3d
  - 1454 083 8001 700-Ушко
    - 1454 083 8001 700 СБ-Ушко.a3d
    - 1454 083 8001 701-Болт.m3d
    - 1454 083 8001 702-Втулка.m3d
  - 1454 083 8001 800-Педаль
    - 1454 083 8001 800 СБ-Педаль.a3d
    - 1454 083 8001 801-Опора.m3d
    - 1454 083 8001 802-Коромысло.m3d
    - 1454 083 8001 803-Пластина.m3d
    - 1454 083 8001 804-Пластина.m3d
  - 710 409361 00304-Кольцо 008-012-25-2-2 ГОСТ 9833-73.m3d
  - 710 409361 00311-Кольцо 015-019-25-2-2 ГОСТ 9833-73.m3d
  - 77 46 9117 46613-Шарик IV 6,35 ММ H ГОСТ 3722-60.m3d
  - 77 46 9117 8465-Шарик 14,288-100 ГОСТ 3722-81.m3d
- 1454 083 8004-Цилиндр гидравлический
  - 1454 083 8004 000 СБ-Цилиндр гидравлический.a3d
  - 1454 083 8004 001-Плунжер.m3d
  - 1454 083 8004 002-Втулка.m3d
  - 1454 083 8004 003-Гайка.m3d
  - 1454 083 8004 004-Клапан.m3d
  - 1454 083 8004 005-Втулка.m3d
  - 1454 083 8004 006-Прокладка.m3d
  - 1454 083 8004 100-Гильза
    - 1454 083 8004 100 СБ-Гильза.a3d
    - 1454 083 8004 101-Труба.m3d
    - 1454 083 8004 102-Проушина.m3d
    - 1454 083 8004 103-Труба.m3d
    - 1454 083 8004 104-Бобышка.m3d
    - 1454 083 8004 105-Бобышка.m3d
  - 710409311001-21-Маслосъемник 1-50-60-5_7.m3d
  - 71040932200215-Манжета 1-60x50-2а ГОСТ 14896-84.m3d
  - 71040936100433-Кольцо 065-070-30-2-2 ГОСТ 9833-73.m3d
  - 77 46 9115 3985-Шарик 5,0-4 ГОСТ 3722-81.m3d
- 701 32 0404 103-Ниппель 1-10-11 ГОСТ 13956-74.m3d
- 701 467050 0002-Гайка накидная 12-31 ГОСТ 13957-74.m3d
- 70147414000-Угольник ввертной 12-42.m3d
1454 083 0700-Фильтр
- 1454 083 0700 000 СБ-Фильтр.a3d
- 1454 083 0700 001-Штуцер.m3d
- 1454 083 0700 002-Фильтр.m3d
1454 083 0600-Фильтр
- 1454 083 0600 000 СБ-Фильтр.a3d
- 1454 083 0600 001-Фильтр.m3d
- 1454 083 0600 002-Кольцо.m3d
1454 083 0500-Крюк с цепью
- 1454 083 0500 000 СБ-Крюк с цепью.a3d
- 714 301216 003-Крюк
  - 714 301216 003 001-Крюк стропа.m3d
  - 714 301216 003 002-Замок.m3d
  - 714 301216 003 СБ-Крюк.a3d
  - STP
    - 714 301216 003 001-Крюк стропа.log
    - 714 301216 003 001-Крюк стропа.m3d
    - 714 301216 003 001-Крюк стропа.stp
  - Чертежи
    - 714301216003001.cdw
    - 714301216003002.cdw
    - 714301216003003.cdw
    - 714301216003СБ.cdw
- 714 41 9870 002-Кольцо соединительное.m3d
- 773148311118-Цепь А2-9х27 ТУ12.0173856.015-88
  - 773148311118-Цепь А2-9х27 ТУ12.0173856.015-88.a3d
  - Звено цепи А2-9х27.m3d
1454 083 0400-Труба внутренняя
- 1452 083 0401-Труба
  - 1454 083 0401 000 СБ-Труба.a3d
  - 1454 083 0401 001-Труба.m3d
  - 1454 083 0401 002-Трубка.m3d
  - 1454 083 0401 003-Втулка.m3d
  - 1454 083 0401 004-Крюк.m3d
- 1454 083 0400 000 СБ-Труба внутренняя.a3d
- 1454 083 0400 001-Упор.m3d
- 1454 083 0400 002-Пружина.m3d
- 77 46 9117 84614-Шарик 14,288-100 ГОСТ 3722-81.m3d
- Полоса.m3d
1454 083 0300-Труба наружная
- 1454 083 0300 000 СБ-Труба наружная.a3d
- 1454 083 0300 001-Проушина.m3d
- 1454 083 0300 002-Труба.m3d
- 1454 083 0300 003-Пластина.m3d
- 1454 083 0300 004-Втулка.m3d
- Полоса.m3d
- Сварка1.m3d
- Сварка1.stp
1454 083 0200-Опора поворотная
- 00 0010 0257 4921-Гайка M16х1,5 Табл.10125.m3d
- 00001004324111-Пробка резьбовая коническая М12х1,5.m3d
- 1454 083 0200 000 СБ-Опора поворотная.a3d
- 1454 083 0200 001-Ось.m3d
- 1454 083 0200 002-Кольцо лабиринтное.m3d
- 1454 083 0200 003-Кольцо.m3d
- 1454 083 0200 004-Стакан.m3d
- 1454 083 0200 005-Шпилька.m3d
- 1454 083 0201-Траверса
  - 1454 083 0201 000 СБ-Траверса.a3d
  - 1454 083 0201 001-Коромысло.m3d
  - 1454 083 0201 002-Втулка.m3d
- 1454 083 0202-Стойка
  - 1454 083 0202 000 СБ-Стойка.a3d
  - 1454 083 0202 001-Ось.m3d
  - 1454 083 0202 002-Кронштейн.m3d
- 70147414000-Угольник ввертной 12-42.m3d
- 714 300421 005 004-Пыльник.m3d
- 714 300421 005 005-Втулка.m3d
- 714 300421 005 100-Колесо
  - 714 300421 005 100 СБ-Колесо.a3d
  - 714 30421 005 101-Ступица.m3d
- 774612121621-Подшипник 205К
  - 60205001Внутреннее кольцо.m3d
  - 60205002Наружное кольцо.m3d
  - 60205003Шайба защитная.m3d
  - 60205004Шарик.m3d
  - 60205Подшипник ГОСТ 7242-81.a3d
00 0010 0257 4921-Гайка M16х1,5 Табл.10125.m3d
00 0010 0589 6211-Гайка М6 Табл.10112.m3d
00001004324411-Пробка резьбовая коническая M22x1,5.m3d
1454 083 0000 000 СБ-Тележка-кран г_п 500 кг.a3d
1454 083 0000 000 СБ-Тележка-кран г_п 500 кг.stp
1454 083 0000 001-Палец.m3d
1454 083 0000 002-Ось.m3d
1454 083 0000 003-Ось.m3d
1454 083 0000 004-Крышка.m3d
1454 083 0000 005-Прокладка.m3d
1454 083 0000 006-Хомут.m3d
1454 083 0000 007-Втулка.m3d
1454 083 0000 008-Ось.m3d
1454 083 0000 009-Крышка.m3d
1454 083 0000 010-Штуцер проходной.m3d
1454 083 0000 011-Пробка.m3d
701 471050 0002-Проходник ввертной 12-41 ГОСТ 13969-74.m3d
701 474130 0002-Угольник ввертной 1-12-30-41 ГОСТ 13970-74.m3d
714 300421 005 004-Пыльник.m3d
714 300421 005 005-Втулка.m3d
