Тележка подвесная с механическим приводом

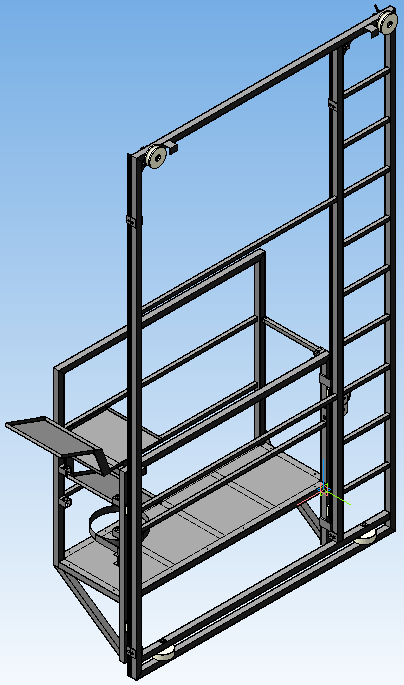

Габаритная модель тележки подвесной с механическим приводом (пластина под установку лебедки). Для стеллажей (опирается на рельсы вдоль). Из алюминиевых профилей с полиамидными и стальными деталями. Выполнена в КОМПАС-3D.

Состав: Общая 3D-сборка со сборочными единицами и деталями

Софт: КОМПАС-3D V16.1 x64

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Тележка подвесная с механическим приводом

009.001.000 СБ _ Рама тележки подвесной.a3d

009.004.000 СБ _ Узел колеса упорного нижнего.a3d

009.002.000 СБ _ Платформа тележки подвесной.a3d

009.002.001 СБ _ Стойка платформы левая.a3d

Детали/

Детали/009.002.003-02 _ Пластина.m3d

Детали/009.002.001-01 _ Стойка платформы.m3d

Детали/009.006.002 _ Соединитель нижней полки.m3d

Детали/009.001.004 _ Балка рамы верхняя.m3d

Детали/009.001.014 _ Кронштейн.m3d

Детали/009.002.009 _ Кронштейн полки.m3d

Детали/009.001.011 _ Ограничитель.m3d

Детали/009.005.003 _ Втулка распорная.m3d

Детали/009.002.024 _ Заглушка.m3d

Детали/009.003.002 _ Ось колеса опорного.m3d

Детали/009.002.004 _ Балка основания платформы.m3d

Детали/009.002.011 _ Кронштейн калитки.m3d

Детали/009.004.001 _ Колесо упорное нижнее.m3d

Детали/009.002.006 _ Стойка ограждения.m3d

Детали/009.005.001 _ Ролик опорный.m3d

Детали/009.006.003 _ Полка нижняя.m3d

Детали/009.002.003-03 _ Ограничитель.m3d

Детали/009.001.003 _ Стойка рамы правая.m3d

Детали/009.002.020-03 _ Кольцо-держатель.m3d

Детали/009.001.016 _ Рычаг стопора.m3d

Детали/Пружина сжатия 36,5х12,5х1 DIN 2098.m3d

Детали/009.002.021 _ Кроштейн.m3d

Детали/009.002.014 _ Калитка.m3d

Детали/009.003.004 _ Втулка распорная.m3d

Детали/009.002.025 _ Кронштейн троса.m3d

Детали/009.002.017 _ Пластина под лебедку.m3d

Детали/009.002.005 _ Балка платформы поперечная.m3d

Детали/009.002.013 _ Упор калитки.m3d

Детали/009.001.005 _ Усилитель рамы нижний.m3d

Детали/009.002.022 _ Втулка аварийного стопора.m3d

Детали/009.001.006 _ Стойка рамы средняя.m3d

Детали/009.002.016 _ Настил платформы.m3d

Детали/009.001.001 _ Стойка рамы левая.m3d

Детали/009.002.012 _ Втулка.m3d

Детали/009.002.002 _ Балка платформы.m3d

Детали/009.006.004 _ Соединитель верхней полки.m3d

Детали/009.002.020-01 _ Ось держателя.m3d

Детали/Пружина сжатия 36,5х12,5х1 DIN 2098 (для платформы).m3d

Детали/009.001.012 _ Втулка стопора.m3d

Детали/009.001.013 _ Стопор колеса.m3d

Детали/009.002.019 _ Кронштейн держателя ведра.m3d

Детали/009.002.010 _ Балка ограждения платформы.m3d

Детали/009.002.020-02 _ Крепление держателя.m3d

Детали/009.004.002 _ Ось колеса упорного.m3d

Детали/009.001.010 _ Аварийный упор.m3d

Детали/009.002.001-02 _ Пластина.m3d

Детали/009.006.006 _ Стойка полок.m3d

Детали/009.001.008 _ Ступень рамы.m3d

Детали/009.002.023 _ Аварийный стопор.m3d

Детали/009.002.003-01 _ Стойка платформы.m3d

Детали/009.002.008 _ Усилитель платформы.m3d

Детали/009.001.002 _ Балка рамы нижняя.m3d

Детали/009.001.009 _ Фасонка.m3d

Детали/009.003.001 _ Колесо опорное верхнее.m3d

Детали/009.002.007 _ Раскос платформы.m3d

Детали/009.005.002 _ Ось ролика опорного.m3d

Детали/009.002.001-03 _ Ограничитель.m3d

Детали/009.006.005 _ Полка верхняя.m3d

Детали/009.003.003 _ Втулка упорная.m3d

Детали/009.002.018 _ Фасонка.m3d

Детали/009.002.015 _ Ползун.m3d

Детали/009.006.001 _ Полка для весов.m3d

Детали/009.004.003 _ Втулка распорная.m3d

Детали/009.001.015 _ Втулка.m3d

Детали/009.001.007 _ Усилитель рамы средний.m3d

009.003.000 СБ _ Узел колеса опорного верхнего.a3d

009.006.000 СБ _ Съемные полки.a3d

009.005.000 СБ _ Узел ролика опорного.a3d

009.002.003 СБ _ Стойка платформы правая.a3d

009.002.020 СБ _ Держатель ведра.a3d

009.000.000 СБ _ Тележка подвесная с механическим приводом.a3d
