Тележка с колёсами диаметром 150 мм.

0
1
105
1
0

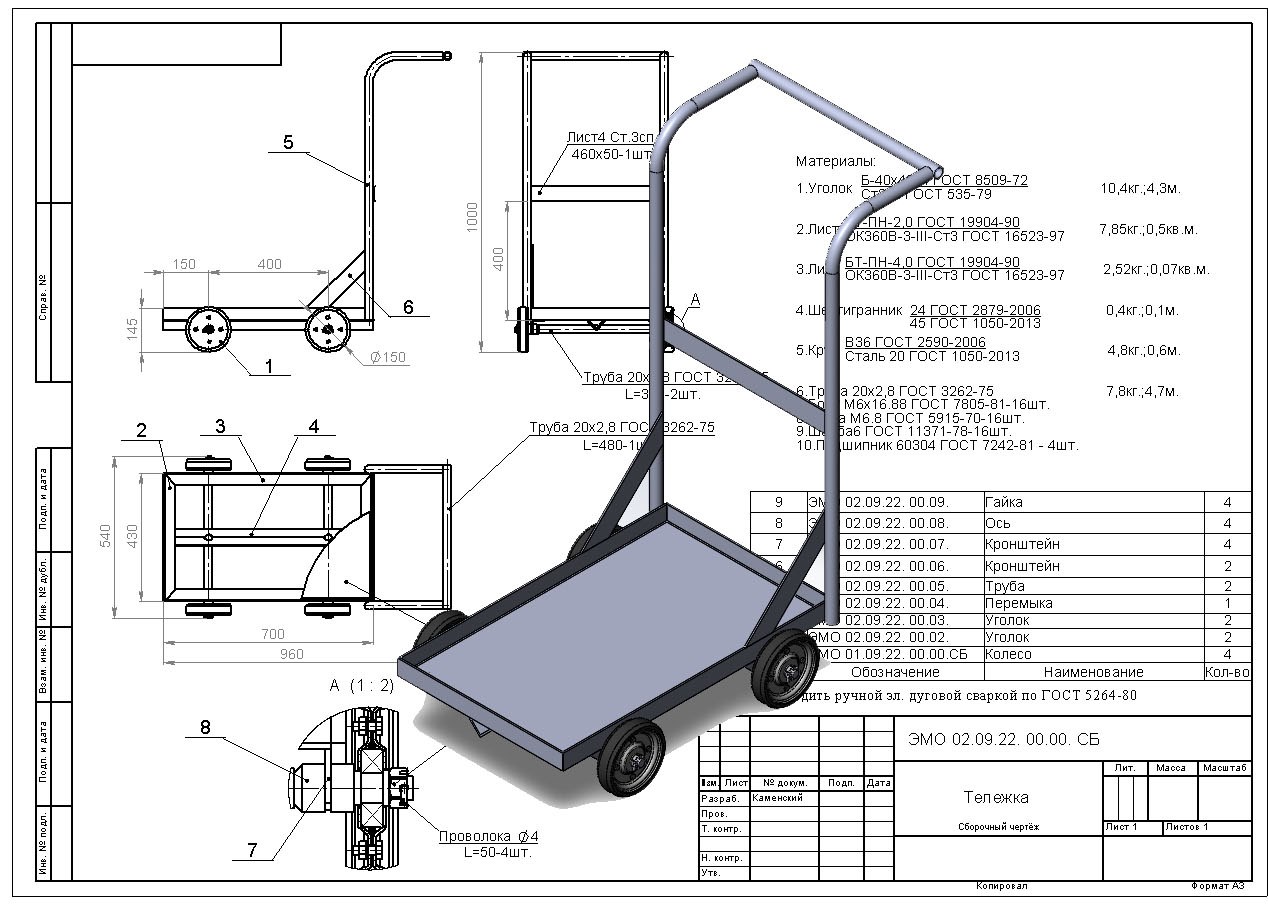

Тележка с колёсами диаметром 150 мм. Габариты платформы 700х430 мм. Предназначено для транспортировки деталей в таре.



Автор
lawrinenko12
Дата
08.11.2022
Язык
Русский
Состав
3D модель с чертежами
Софт
SolidWorks 2013 Как открыть?
Содержимое архива
  • Тележка с колесами 150
    • Кронштейн поз.6.SLDPRT
    • Уголок поз.2,3.SLDPRT
    • Перемычка поз.4.SLDPRT
    • Тележка_2_150.SLDASM
    • Кронштейн поз.7.SLDPRT
    • Тележка_2_150_разрез.SLDASM
    • Ось поз.8.SLDPRT
    • Платформа 430х700.SLDPRT
    • Гайка М16_01.09.22.SLDPRT
    • Труба поз.5.SLDPRT
    • ТЕЛЕЖКА РАЗРЕЗ.SLDDRW
    • Платформа 430х700_разрез.SLDPRT
    • ТЕЛЕЖКА РАЗРЕЗ.SLDASM

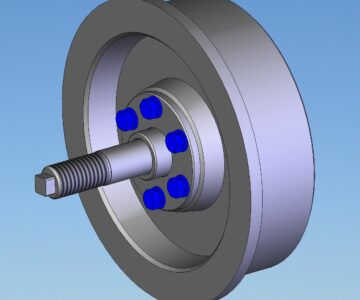

    • Колесо D=150
      • Бандаж.SLDPRT
      • Колесо в разрезе.SLDASM
      • Бандаж колеса_разрез_01.SLDPRT
      • Подшипник_205.SLDPRT
      • Гайка М6 ГОСТ 5915-70.SLDPRT
      • Колесо в разрезе.SLDDRW
      • Диск_150.SLDPRT
      • Болт в сборе.SLDASM
      • Ось_Д_разрез.SLDPRT
      • Колесо в сборе.SLDASM
      • Бандаж колеса_разрез.SLDPRT
      • Шплинт.SLDPRT
      • Бандаж колеса.SLDPRT
      • Шайба 6 ГОСТ 11371-78.SLDPRT
      • Диск_150_разрез.SLDPRT
      • Болт М6х16 ГОСТ 7805-81.SLDPRT
    • Шплинт.SLDPRT
    • Детали.SLDDRW
