Тележка складская высокой проходимости

656

150

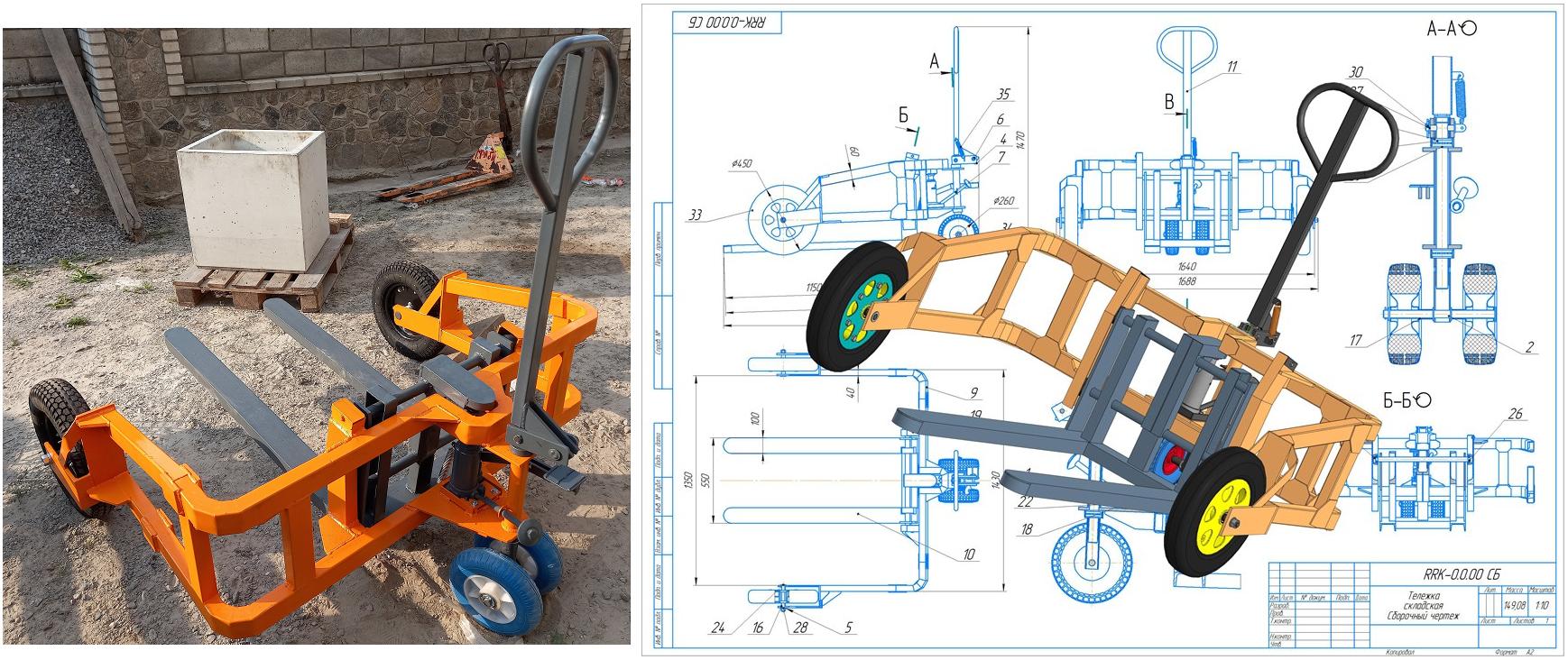

3D модель Тележка складская высокой проходимости

Тележка предназначена для транспортировки грузов в таре по неровной поверхности, по грунтовой дороге.
характеристики:
Грузоподъемность, кг 1250
Мin высота вил, мм 70
Мax высота вил, мм 240
Длина вил, мм 1100
Ширина вил, мм 100
Габаритные размеры (l * w * h), мм 1406х1670х1280
Вес, кг 150
Размер рулевого колеса, мм Ø250
Ширина по внешнему краю вил, мм 550
Радиус разворота, мм 1500
Внутреннее расстояние между несущими колесами, мм 1350
Расстояние между осями рулевых и несущих колес, мм 1130
Размер несущих колес, мм Ø450 х 85

3D Модели высокая проходимость грузоподъемное устройство склад складская тележка тележка

Автор

Дмитрий Ожигин

Дата

13.10.2021

Язык

Русский

Состав

3D Сборка и деталировка

Софт

КОМПАС-3D 20 Как открыть?

Содержимое архива

RRK
- RRK-2.0.11 Заглушка.m3d
- RRK-2.0.16 Накладка.m3d
- RRK-2.0.15 Кольцо.cdw
- RRK-1.0.23 Труба.m3d
- RRK-2.0.07 Швеллер.cdw
- RRK-4.0.02 Пластина.cdw
- RRK-0.4.03 Трубка.m3d
- RRK-2.0.05 Ось.m3d
- RRK-1.0.06 Труба.cdw
- RRK-0.1.01 Вал.cdw
- RRK-1.0.07 Труба.cdw
- RRK-0.0.04 Пластина.m3d
- RRK-2.0.09 Швеллер.m3d
- RRK-0.7.00 Ворот.cdw
- RRK-1.0.14 Косынка.m3d
- RRK-1.0.16 Косынка.cdw
- RRK-0.6.01 Ось.m3d
- RRK-4.0.05 Пластина.cdw
- RRK-0.0.03 Втулка.cdw
- RRK-1.0.10 Пластина.m3d
- RRK-0.8.00 Домкрат.cdw
- RRK-2.0.08 Швеллер.cdw
- RRK-2.0.03 Пластина.cdw
- RRK-0.4.02 Втулка.cdw
- RRK-0.2.01 Ось.cdw
- RRK-0.7.01 Трубка.cdw
- RRK-0.4.01 Пластина.cdw
- RRK-2.0.00 Вилка.spw
- RRK-2.0.04 Швеллер.cdw
- RRK-4.0.00 Педаль.a3d
- RRK-2.0.16 Накладка.cdw
- RRK-1.0.23 Труба.cdw
- RRK-0.4.00 Кронштейн.cdw
- RRK-1.0.18 Полоса.cdw
- RRK-0.0.05 Крышка.cdw
- RRK-1.0.24 Труба.m3d
- RRK-4.0.00 Педаль.cdw
- RRK-2.0.10 Заглушка.m3d
- RRK-0.5.00 Ось.a3d
- RRK-4.0.03 Пластина.m3d
- RRK-1.0.25 Накладка.cdw
- RRK-2.0.00 Вилка.cdw
- RRK-2.0.01 Швеллер.m3d
- RRK-4.0.06 Пластина.cdw
- RRK-4.0.00 Педаль.spw
- RRK-0.1.00 Вал.cdw
- RRK-0.4.02 Втулка.m3d
- RRK-1.0.00 Рама.a3d
- RRK-0.0.00 Тележка складская.spw
- RRK-1.0.24 Труба.cdw
- RRK-1.0.19 Накладка.cdw
- RRK-0.0.05 Крышка.m3d
- RRK-1.0.10 Пластина.cdw
- RRK-1.0.22 Труба.cdw
- RRK-1.0.13 Косынка.cdw
- RRK-1.0.21 Косынка.m3d
- RRK-0.2.00 Ось.cdw
- RRK-1.2.01 Пластина.cdw
- RRK-1.0.01 Кронштейн.m3d
- RRK-2.0.04 Швеллер.m3d
- RRK-1.0.16 Косынка.m3d
- RRK-1.2.00 Опора.a3d
- RRK-1.0.09 Пластина.cdw
- RRK-1.0.03 Труба.m3d
- RRK-1.2.02 Полоса.m3d
- RRK-3.0.02 Ручка.m3d
- RRK-2.0.06 Швеллер.m3d
- RRK-2.0.07 Швеллер.m3d
- RRK-0.5.01 Ось.m3d
- RRK-1.0.11 Пластина.cdw
- RRK-2.0.03 Пластина.m3d
- RRK-0.0.01 Ролик.m3d
- RRK-1.0.03 Труба.cdw
- RRK-4.0.02 Пластина.m3d
- RRK-0.4.00 Кронштейн.a3d
- RRK-4.0.06 Пластина.m3d
- RRK-0.1.00 Вал.spw
- RRK-0.6.00 Ось.cdw
- RRK-1.0.18 Полоса.m3d
- RRK-0.0.04 Пластина.cdw
- RRK-1.0.01 Кронштейн.cdw
- RRK-0.7.01 Трубка.m3d
- RRK-2.0.14 Заглушка.cdw
- RRK-0.1.03 Трубка.cdw
- RRK-0.4.03 Трубка.cdw
- Шарик 25.m3d
- RRK-1.0.17 Полоса.cdw
- RRK-2.0.15 Кольцо.m3d
- Колесо 4х10
  - К4х10 1.0.00 Диск.spw
  - К4х10 1.0.02 Диск.m3d
  - К4х10 0.0.00 Колесо.a3d
  - К4х10 1.0.03 Диск.m3d
  - К4х10 1.0.05 Обечайка (л4к1).frw
  - К4х10 1.0.02 Диск (л4к2).dxf
  - К4х10 0.0.02 Диск (л4к1).dxf
  - К4х10 1.0.01 Ступица.m3d
  - К4х10 1.0.05 Обечайка (л4к1).dxf
  - л4.nif
  - К4х10 0.0.00 Колесо.cdw
  - К4х10 1.0.01 Ступица.cdw
  - К4х10 1.0.05 Обечайка.m3d
  - К4х10 0.0.02 Диск.cdw
  - К4х10 1.0.02 Диск.cdw
  - К4х10 0.0.00 Колесо.spw
  - К4х10 0.0.02 Диск.m3d
  - К4х10 1.0.04 Бобышка.cdw
  - К4х10 1.0.00 Диск.a3d
  - К4х10 1.0.04 Бобышка.m3d
  - К4х10 1.0.00 Диск.cdw
  - К4х10 1.0.04 Обечайка (л4к1).dxf
  - К4х10 1.0.03 Диск (л4к1).dxf
  - Шина 4,00-10.m3d
  - К4х10 1.0.05 Обечайка.cdw
  - К4х10 1.0.03 Диск.cdw
- RRK-2.0.09 Швеллер.cdw
- RRK-1.0.07 Труба.m3d
- RRK-1.0.00 Рама.spw
- RRK-0.3.01 Кольцо.cdw
- RRK-1.0.19 Накладка.m3d
- RRK-3.0.00 Водило.spw
- RRK-2.0.01 Швеллер.cdw
- RRK-0.1.02 Втулка.m3d
- RRK-4.0.01 Пластина.cdw
- RRK-0.6.01 Ось.cdw
- RRK-0.0.00 Тележка складская.a3d
- RRK-0.1.03 Трубка.m3d
- RRK-2.0.10 Заглушка.cdw
- RRK-0.6.00 Ось.a3d
- RRK-3.0.00 Водило.a3d
- RRK-1.0.11 Пластина.m3d
- RRK-0.1.01 Вал.m3d
- Документ.rtf
- RRK-4.0.05 Пластина.m3d
- RRK-0.1.02 Втулка.cdw
- RRK-1.0.02 Угол.m3d
- RRK-2.0.12 Швеллер.m3d
- RRK-1.0.26 Заглушка.m3d
- RRK-3.0.01 Труба.m3d
- RRK-1.0.04 Труба.m3d
- RRK-0.7.02 Шайба.m3d
- 2034464-vms-Koleso-260-poliuretan
  - протектор.m3d
  - шина.m3d
  - Диск.m3d
  - Шина с протектором.a3d
  - Колесо 260 полиуретан.a3d
- RRK-0.0.02 Втулка.m3d
- RRK-1.2.03 Полоса.cdw
- RRK-0.3.00 Крышка.a3d
- RRK-3.0.03 Пластина.m3d
- RRK-1.0.02 Труба.cdw
- RRK-1.0.15 Косынка.m3d
- RRK-0.0.01 Ролик.cdw
- RRK-2.0.05 Ось.cdw
- RRK-0.1.00 Вал.a3d
- RRK-1.0.20 Накладка.cdw
- RRK-2.0.00 Вилка.a3d
- RRK-3.0.02 Ручка.cdw
- RRK-0.8.00 Домкрат.a3d
- RRK-1.0.02 Угол.cdw
- RRK-1.2.03 Полоса.m3d
- RRK-1.0.15 Косынка.cdw
- RRK-0.4.00 Кронштейн.spw
- RRK-1.1.00 Направляющая.a3d
- RRK-1.0.26 Заглушка.cdw
- RRK-2.0.06 Швеллер.cdw
- RRK-0.2.01 Ось.m3d
- RRK-2.0.13 Заглушка.m3d
- RRK-0.3.00 Крышка.cdw
- RRK-1.0.17 Полоса.m3d
- RRK-2.0.02 Швеллер.m3d
- RRK-1.0.21 Косынка.cdw
- RRK-1.0.20 Накладка.m3d
- RRK-4.0.04 Пластина.cdw
- 676978-vms-T90304_Bogatyir
  - T90304_Богатырь.m3d
- RRK-1.0.25 Накладка.m3d
- RRK-1.0.08 Пластина.m3d
- RRK-2.0.08 Швеллер.m3d
- RRK-3.0.03 Пластина.cdw
- RRK-3.0.01 Труба.cdw
- RRK-1.0.12 Труба.m3d
- RRK-1.2.00 Опора.cdw
- RRK-1.0.14 Косынка.cdw
- RRK-1.2.02 Полоса.cdw
- RRK-2.0.02 Швеллер.cdw
- RRK-2.0.14 Заглушка.m3d
- RRK-0.0.00 Тележка складская.cdw
- RRK-0.4.01 Пластина.m3d
- RRK-1.0.04 Труба.cdw
- RRK-1.0.13 Косынка.m3d
- RRK-4.0.04 Пластина.m3d
- RRK-1.0.05 Пластина.cdw
- RRK-4.0.03 Пластина.cdw
- RRK-3.0.00 Водило.cdw
- RRK-0.3.01 Кольцо.m3d
- RRK-1.0.05 Пластина.m3d
- Пружина.m3d
- RRK-1.2.01 Пластина.m3d
- RRK-2.0.11 Заглушка.cdw
- RRK-1.0.06 Труба.m3d
- RRK-4.0.01 Пластина.m3d
- RRK-2.0.13 Заглушка.cdw
- RRK-1.0.08 Пластина.cdw
- RRK-1.0.12 Труба.cdw
- RRK-0.7.00 Ворот.a3d
- проволка.m3d
- RRK-1.2.00 Опора.spw
- RRK-1.0.22 Труба.m3d
- RRK-0.2.00 Ось.a3d
- RRK-2.0.12 Швеллер.cdw
- RRK-1.0.09 Пластина.m3d
- RRK-0.5.01 Ось.cdw
- RRK-0.0.02 Втулка.cdw
- RRK-0.0.03 Втулка.m3d
- RRK-1.1.00 Направляющая.cdw
- RRK-1.0.00 Рама.cdw
