Автомобиль высокой проходимости с конструктивной разработкой несущей системы массой 2800 кг
«Уральский федеральный университет
имени первого Президента России Б.Н.Ельцина»
ИНМиТ
Кафедра ПТМиР
Курсовой проект по дисциплине «Проектирование автомобилей и тракторов»
на тему:«Автомобиль высокой проходимости с конструктивной разработкой несущей системы »
Екатеринбург 2017
В данной работе мы спроектировали несущею систему автомобиля высокой проходимости.
Исходные данные :
масса автомобиля 2800
грузоподъёмность 1900
Vmax=140 км/ч
Оглавление
Введение: 2
1. Выбор прототипа. 3
2. Выбор двигателя. 4
3. Компоновка. 6

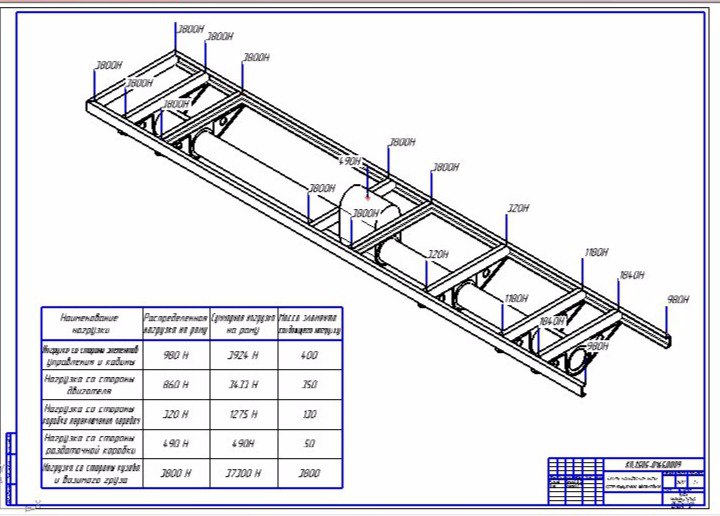

4. Проектирование несущей системы 7
5. Создание сборочного чертежа несущей системы 20
6. Создание общего вида 20
Приложение 22
Список используемой литературы: 23

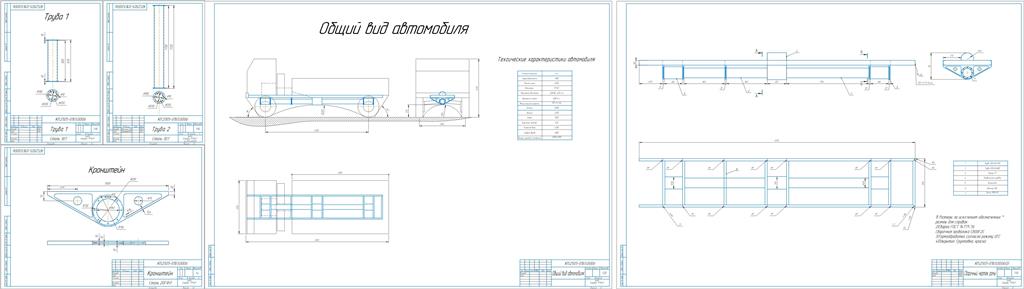

Состав: Общий вид, Сборочный чертеж, Деталировка (Кронштейн, труба), Спецификация , ПЗ
Софт: КОМПАС-3D 16
