Конкурс асов 3D-моделирования

Автомобиль высокой проходимости с конструктивной разработкой выносных опор

Министерство образования и науки Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего профессионального образования
«Уральский федеральный университет
имени первого Президента России Б.Н.Ельцина»

ИНМиТ
Кафедра ПТМиР

Курсовой проект
по дисциплине:
«Проектирование автомобилей и тракторов»

на тему:
«Автомобиль высокой проходимости с конструктивной разработкой выносных опор »
Екатеринбург 2017

ВВЕДЕНИЕ-АННОТАЦИЯ 3
1.Расчёт винта. 4
1.1 Расчёт винта на прочность 4
1.3. Назначение размеров винта 5
2. ОПРЕДЕЛЕНИЕ ВРАЩАЮЩИХ МОМЕНТОВ 6
3. Проверка головки 7
4. Проверочный расчёт резьбы гайки 12
5. Подбор подшипника 17
6. Крепление к корпусу автомобиля…………………………………………………………
Введение
Данный автомобиль предполагается использовать, как аварийно-спасательный автомобиль МЧС, он может уверенно доставить спасательную бригаду вместе со всем необходимым ей для работы оборудованием в самые труднодоступные места. Между тем такой автомобиль можно использовать- и в качестве высокомобильной авиатранспортабельной платформы для установки специального оборудования и некоторых образцов вооружения-насущно необходим современным вооруженным силам, да и другим силовым ведомствам государства.
1. Выбор прототипа.

По заданным вариантам произвели поиск автомобиля который примерно должен соответствовать данным характеристикам такие как: масса автомобиля 2000 кг. и грузоподъемность 1100 кг. без учета 2 человек экипажа.
Также автомобиль должен быть повышенной или высокой проходимости и соответствовать следующим качествам:
• Простота обслуживания
• Простота конструкции
• Экономичность
Был выбран автомобиль Toyota Tundra

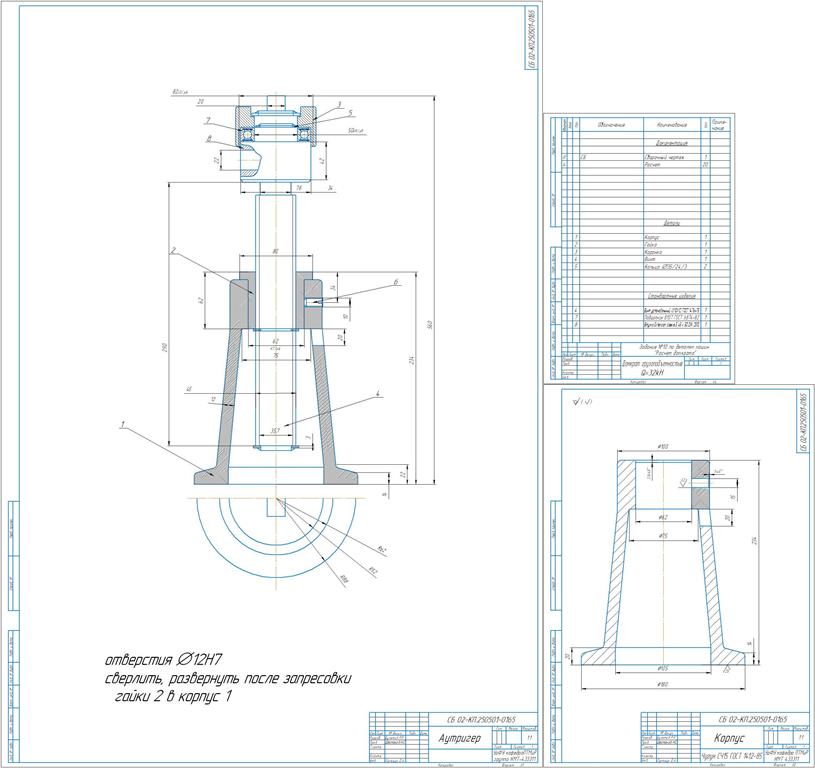

Состав: CБ аутригера, ПЗ, Спецификация, Корпус аутригера Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Транспорт / Автомобили и автомобильное хозяйство (Автосервис) / Автомобиль высокой проходимости с конструктивной разработкой выносных опор

spetsifikatsiya_1.spw
cherteg2курсач.cdw
korpus_.cdw
raschet_domkrataкуРСАЧ.doc
