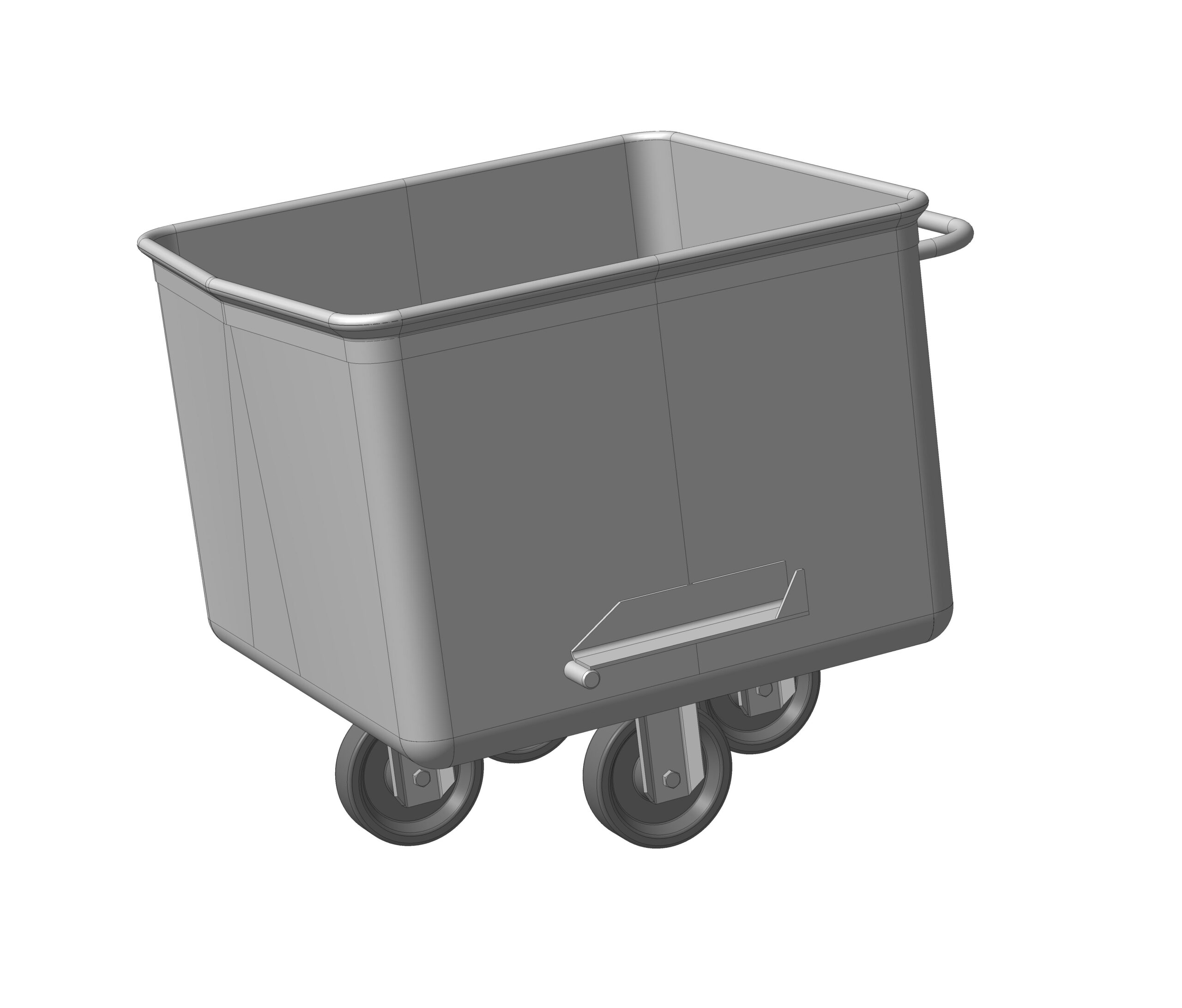

Тележка-ванна ТВ-2

Тележка-ванна ТВ-2 предназначена для транспортирования продукции в мясоперерабатывающем производстве. Материал - листовая нержавеющая сталь AISI 304. Вместимость 200 л. Длина емкости 690 мм, ширина емкости 665 мм, глубина емкости 490 мм. Длина тележки 805 мм, ширина тележки с устройством для подъема 730 мм, высота тележки 670 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 15.2

Файлы:
Тележка-ванна/
Тележка-ванна/РКН-Z 0.07 - Колесо.m3d
Тележка-ванна/РКН-Z 0.08 - Втулка.m3d
Тележка-ванна/ТВ-2 0.00-01 СБ - Тележка ТВ-2.a3d
Тележка-ванна/ТВ-2 1.00-01 СБ - Ванна.a3d
Тележка-ванна/ТВ-2 1.01 - Кронштейн.m3d
Тележка-ванна/ТВ-2 1.01-01 - Кронштейн.m3d
Тележка-ванна/ТВ-2 1.02 - Кронштейн.m3d
Тележка-ванна/ТВ-2 1.02-01 - Кронштейн.m3d
Тележка-ванна/ТВ-2 1.04 - Упор.m3d
Тележка-ванна/ТВ-2 1.05 - Пластина.m3d
Тележка-ванна/ТВ-2 1.06 - Ручка.m3d
Тележка-ванна/ТВ-2 1.07 - Штырь.m3d
Тележка-ванна/ТВ-2 1.08 - Пластина.m3d
Тележка-ванна/ТВ-2 1.09 - Пластина.m3d
Тележка-ванна/ТВ-2 1.10-01 СБ - Корпус.a3d
Тележка-ванна/ТВ-2 1.20-01 СБ - Обечайка.m3d
Тележка-ванна/ТВ-2 1.30-01 СБ - Дно.a3d
Тележка-ванна/ТВ-2 1.31 - Уголок.m3d
Тележка-ванна/ТВ-2 1.32-01 - Дно.m3d
Тележка-ванна/ТВ-2 1.40-01 СБ - Обечайка передняя.m3d
